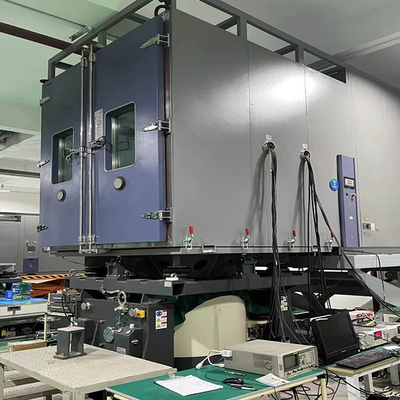

أداة اختبار الاهتزاز للهيكل القوي GMW3172 للمكونات الكهربائية

1اسم المنتج والغرض

2خصائص المنتج

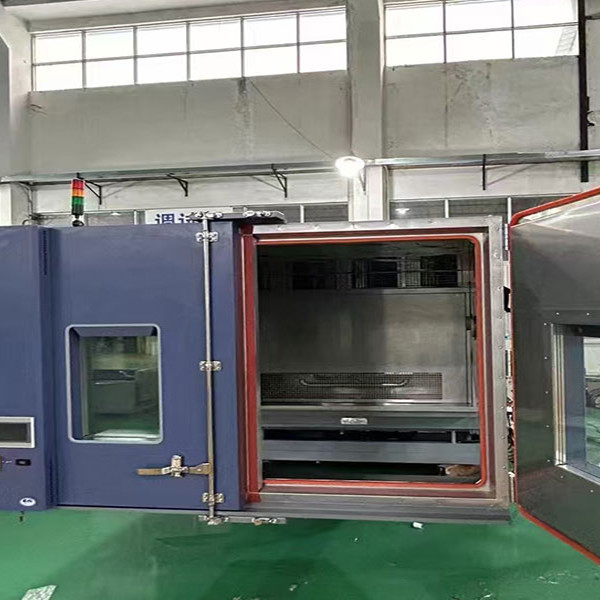

• هيكل حجرة قوية ومحمية

  •

  • تم بناء الغرفة بمواد ثقيلة التي توفر حماية ممتازة ضد التداخل الكهرومغناطيسي الخارجي. الجدران مصنوعة من مواد موصلة ومغناطيسية حديدية،التي تعمل كقفص فاراداي، يحمي بيئة الاختبار الداخلية من الحقول الكهرومغناطيسية المتشردة. تم تصميم الداخلية لاستيعاب مجموعة واسعة من المكونات الكهربائية،مع رفوف ومصاعد قابلة للتعديل لضمان الموقع الصحيح والتركيب الآمنتم تجهيز الباب بآلية إغلاق موثوقة ونوافذ عرض، مما يسمح للمشغلين بمراقبة عملية الاختبار دون المساس بسلامة البيئة المحمية.

• أنظمة الاهتزاز الدقيقة والتحكم في البيئة

  • نظام الاهتزاز: قادر على توليد مجموعة واسعة من ترددات الاهتزازات ومساحاتها. يمكنه إنتاج اهتزازات من 5 هرتز إلى 2000 هرتز بمساحات تصل إلى 50 مم.نظام الاهتزاز دقيق جداً، مما يسمح لبرمجة ملفات تعريف الاهتزاز المعقدة لتكرار ظروف القيادة المختلفة ، مثل الطرق الخام ، اهتزازات المحرك ، والمناورات عالية السرعة.كما تم تصميم منصة الاهتزاز لتوفير توزيع هزات موحدة عبر عينات الاختبارلضمان نتائج الاختبار الدقيقة والمتسقة.

  • التحكم في درجة الحرارة والرطوبة: يمكن للغرفة الحفاظ على نطاق واسع من درجات الحرارة ، عادة من -40 ° C إلى + 80 ° C ، بدقة ± 0.5 ° C.نطاق التحكم في الرطوبة يمتد من 10٪ إلى 95٪ الرطوبة النسبية، بدقة ± 3٪ RH. هذه الضوابط البيئية ضرورية لأن درجة الحرارة والرطوبة يمكن أن تؤثر بشكل كبير على أداء وموثوقية المكونات الكهربائية. على سبيل المثال،الرطوبة العالية يمكن أن تسبب التآكل والدائرة المختصرةفي حين أن درجات الحرارة القصوى يمكن أن تؤدي إلى فشل المكونات أو تغيير الخصائص الكهربائية.

• لوحة تحكم بديهية وواجهة اكتساب البيانات

  • لوحة التحكم سهلة الاستخدام وتسمح للمشغلين بتعيين وتعديل معايير الاختبار بسهولة مثل تردد الاهتزازات، والكمية، ودرجة الحرارة، والرطوبة، ومدة الاختبار.يوفر إظهارات في الوقت الحقيقي من الظروف البيئية الحالية وحالة الاهتزاز، وكذلك أي إنذارات أو تحذيرات. تم دمج الغرفة مع نظام اكتساب بيانات شامل يسجل جميع بيانات الاختبار ذات الصلة. وهذا يشمل أشكال موجات الاهتزاز،تاريخ الحرارة والرطوبة، وأي تغييرات يمكن ملاحظتها في الأداء الكهربائي للمكونات. يمكن تخزين البيانات في ذاكرة مدمجة أو تصديرها إلى أجهزة تخزين خارجية لمزيد من التحليل.يمكن للنظام أيضا توليد تقارير اختبار مفصلة في تنسيقات مختلفة.

• ميزات السلامة والأنذارات

• يتم وضع أنظمة حماية من الحرارة الزائدة والرطوبة الزائدة والاهتزازات الزائدة لمنع تلف الغرفة وعينات الاختبار. يتم الوصول بسهولة إلى أزرار وقف الطوارئ.تنطلق الإنذارات عند تقلبات درجة الحرارة غير الطبيعية، مستويات الرطوبة، تعطيلات الاهتزاز، أو أي فشل آخر في المعدات.يتم تجهيز الغرفة أيضا مع أنظمة التهوية المناسبة ونظم العادم للتعامل مع أي غازات أو بخار ضارة محتملة التي قد تولد خلال عملية الاختباروبالإضافة إلى ذلك، فإن حراسة الغرفة تساعد على حماية المشغلين من أي إشعاع كهرومغناطيسي قد يتم إطلاقه أثناء الاختبار.

3معايير محددة

• معايير الاهتزة

  • القدرة على إنتاج اهتزازات من 5 هرتز إلى 2000 هرتز مع نطاقات تصل إلى 50 مم تسمح بتقييم شامل للمكونات الكهربائية.الاهتزازات منخفضة التردد يمكن أن تحاكي الاهتزازات البطيئة الناجمة عن إيقاف المحرك أو القيادة على طريق عرجاء، في حين أن الاهتزازات عالية التردد يمكن أن تكرر الاهتزازات السريعة المرتبطة بالعناصر الدورية عالية السرعة أو التبديل الكهربائي.التحكم الدقيق في تردد الاهتزازات ومدى حاسمة لتحديد نقاط الرنين المحتملة والضعف في المكونات.

• نطاقات درجات الحرارة والرطوبة ودقة

• توفر نطاق درجة الحرارة من -40 °C إلى +80 °C بدقة ± 0.5 °C ونطاق رطوبة RH من 10٪ إلى 95٪ بدقة ± 3٪ RH مجموعة واسعة من الظروف البيئية للاختبار.يجب أن تكون المكونات الكهربائية قادرة على العمل بشكل موثوق في مختلف المناخات وظروف التشغيلعلى سبيل المثال، يمكن أن يعاني جهاز استشعار يستخدم في غرفة محرك السيارة من درجات حرارة عالية، في حين أن مكون في الداخل قد يخضع لمستويات درجة حرارة ورطوبة أكثر اعتدالا.يضمن التحكم الدقيق لهذه المعلمات أن ظروف الاختبار واقعية ويمكن تكرارها.

• حجم الاختبار وقدرة الحمولة

  • توفر الغرفة حجم اختبار قابل للتخصيص ، عادة ما يتراوح بين 3 م 3 إلى 15 م 3 ، اعتمادًا على حجم وكمية المكونات الكهربائية التي سيتم اختبارها.قدرة الحمولة المفيدة مصممة للتعامل مع كمية كبيرة من المكونات، مع سعة قصوى تصل إلى عدة أطنان. هذه المرونة تسمح لاختبار فعال لكل من المكونات الفردية والجمعات المعقدة.

• تواتر أخذ عينات البيانات ووضوحها

  • نظام جمع البيانات يعين البيانات على تردد يصل إلى 1000 هرتز. بيانات الاهتزاز لديها دقة 0.1 هرتز و 0.1 ملم للتردد والتردد على التوالي.بيانات درجة الحرارة لديها دقة 0.1 درجة مئوية، وتحتوي بيانات الرطوبة على دقة 0.1% RH. هذا الدقة العالية والعينة المتكررة تمكن من الكشف عن حتى أدنى التغيرات في ظروف الاختبار وأداء المكون,توفير رؤى قيمة للتحليل والتحسين.

4وظائف المنتج

• محاكاة دقيقة لظروف العالم الحقيقي

  • تكرر الغرفة التأثيرات المشتركة للهزات ودرجة الحرارة والرطوبة التي قد تواجهها المكونات الكهربائية للسيارات خلال حياتها.من خلال إخضاع المكونات لهذه الظروف الواقعية، يمكن للمصنعين أن يضمنوا أدائهم بشكل موثوق في الميدان.يمكن تحديد و إعادة تصميم مرفق عرضة للانفصال تحت الاهتزاز وتغيرات درجة الحرارة قبل أن يسبب مشاكل في السيارة.

• تحسين تصميم المنتج ومراقبة الجودة

  • من خلال سلسلة من الاختبارات على النماذج الأولية المختلفة للمكونات الكهربائية، يمكن استخدام البيانات المكتسبة من الغرفة لتحسين تصاميم المنتجات.المهندسون يمكنهم تحليل أداء مواد مختلفة، والهندسة، وتقنيات التصنيع تحت الضغط المشترك من الاهتزاز، درجة الحرارة، والرطوبة.التأكد من أن كل دفعة إنتاج من المكونات تلبي المعايير المطلوبةإذا أظهرت وحدة تحكم معينة علامات عدم الاستقرار الكهربائي أثناء الاختبار، يمكن تعديل عملية التصميم أو التصنيع لتصحيح المشكلة.

• دعم البحث والتطوير

  • في مجال أبحاث وتطوير المكونات الكهربائية للسيارات ، تقدم غرف اختبار الاهتزازات HALT HASS & AGREE رؤى قيمة.يمكن للباحثين استخدامه لدراسة الخصائص الأساسية للمواد الجديدة وتفاعلها مع الاهتزاز، درجة الحرارة والرطوبة. يمكنهم استكشاف التصاميم والتقنيات المبتكرة التي تؤدي إلى مكونات كهربائية أكثر موثوقية وعالية الأداء. على سبيل المثال،يمكن لعلماء المواد اختبار أداء البوليمرات الموصلة الجديدة أو مواد العزل المتقدمة في ظل ظروف اختبار GMW3172، باستخدام الغرفة لتقييم إمكانياتها للتطبيقات المستقبلية للسيارات.

• اختبار الامتثال وشهادة

  • المعدات ضرورية لإجراء اختبارات الامتثال لتلبية معيار GMW3172.صناعة السيارات لديها متطلبات صارمة فيما يتعلق بأداء ومتانة المكونات الكهربائية، ويمكن استخدام نتائج الاختبار التي تم الحصول عليها من الغرفة لتصديق أن المكونات تلبي هذه المعايير.هذا أمر حاسم لقبول السوق وضمان السلامة العامة ووظائف المركبات.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة

• غرف اختبار الاهتزازات HALT HASS & AGREE لGMW3172 يتم تصنيعها بموجب إجراءات مراقبة جودة صارمة.من هيكل الغرفة ومواد العزل إلى الاهتزاز، وحدات التحكم في درجة الحرارة والرطوبة وميزات السلامة ، يتم الحصول عليها من الموردين الموثوق بهم وتخضع للفحص والتجارب الدقيقة.عملية التجميع يتم تنفيذها من قبل فنيين مدربين تدريبا عاليا في بيئة نظيفة ومراقبةيتم معايرة الغرفة والتحقق منها في مراحل متعددة أثناء الإنتاج لضمان دقة وأدائها.

• شهادة الجودة والتحقق من صحة
  لقد حصلت غرفة لدينا على شهادات الجودة ذات الصلة وقد تم التحقق منها من قبل مختبرات اختبار السيارات المستقلة.تتوافق مع معيار GMW3172 ومعايير اختبار السيارات الدولية والوطنية الأخرى.كما أننا نقوم باستمرار بتحديث وتحسين منتجاتنا بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء من صناعة السيارات لضمان أدائها على المدى الطويل والامتثال.

6مجالات التطبيق وقصص النجاح

• اختبار أجهزة الاستشعار

  • استخدمت شركة تصنيع السيارات هذه الغرفة لاختبار نوع جديد من أجهزة استشعار الضغط. تم تعريض جهاز الاستشعار لمزيج من الاهتزازات ودورات درجة الحرارة والرطوبة.كشفت الاختبارات أن معايرة جهاز الاستشعار تأثرت بتغيرات درجة الحرارةمن خلال تعديل الدوائر الداخلية للمستشعر واستخدام مادة أكثر استقرارًا في درجة الحرارة ، تمكن الشركة المصنعة من تحسين دقة وموثوقية المستشعر.

• تقييم استدامة المرفقات

  • قام مورد من الدرجة الأولى بتقييم متانة تصميم رابط جديد. تعرضت الموصولات لمجموعة متنوعة من ترددات الاهتزازات ومدى التردد ، إلى جانب اختلافات درجة الحرارة والرطوبة.أظهرت النتائج أن آلية قفل المرفق عرضة للفشل في ظل ظروف الاهتزاز والحرارة المحددةمن خلال إعادة تصميم آلية القفل واستخدام مادة أكثر مقاومة للتآكل، تمكن المورد من تحسين متانة و أداء المرفق.

• اختبار موثوقية وحدة التحكم

  • في قسم الإلكترونيات لشركة السيارات، تم استخدام الغرفة لاختبار وحدة تحكم جديدة للمحرك. خضعت وحدة مجموعة شاملة من الاختبارات، بما في ذلك الاهتزاز،درجة الحرارة، والرطوبة. حدد الاختبار مشكلة محتملة في دوائر إمدادات الطاقة في الوحدة، التي كانت حساسة لتقلبات الجهد الناجمة عن الاهتزاز.من خلال تحسين تصميم مصدر الطاقة وإضافة مكونات تصفية إضافية، تمكنت الشركة من زيادة موثوقية الوحدة وتقليل خطر فشل المركبات.

7الخدمة والدعم

•

• الاستشارات التقنية قبل البيع
  فريقنا من خبراء اختبار السيارات يوفر استشارات فنية متعمقة لمساعدة العملاء على فهم قدرات وملاءمة الغرفة لاحتياجات الاختبار الخاصة بهم.نحن نقدم عروض وتدريبات، مصممة خصيصا لصناعة السيارات، لتعريف المهندسين والفنيين مع تشغيل وظائف الغرفة قبل الشراء.ونحن نساعد أيضا في اختيار معايير الاختبار المناسبة والاكسسوارات على أساس المكونات الكهربائية التي سيتم اختبارها.

•

• خدمة ما بعد البيع والصيانة
  نحن نقدم خدمة شاملة بعد البيع، بما في ذلك التثبيت في الموقع وتشغيل. فنيونا متاحون للصيانة العادية والمعايرة والإصلاحات الطارئة.نحن نقدم قطع غيار وتحديثات للحفاظ على غرفة العمل في أعلى أداءنحن نقدم أيضا عقود الخدمة التي تشمل الصيانة الوقائية والدعم الفني الأولويةضمان موثوقية ومتاحة جهاز الاختبار على المدى الطويل لاختبار المكونات الكهربائية GMW3172.

•

• التدريب والدعم التقني
  نحن نقوم ببرامج تدريبية للمستخدمين الجدد لضمان قدرتهم على تشغيل غرف اختبار الاهتزازات HALT HASS & AGREE بشكل فعال وتفسير نتائج الاختبار.فريق الدعم الفني لدينا متاح 24/7 للإجابة على الأسئلة، توفير المساعدة في استكشاف الأخطاء، وتقديم إرشادات حول تحسين أساليب الاختبار والامتثال لمعايير GMW3172 وغيرها من معايير اختبار السيارات.نحن أيضا نقدم تحديثات البرمجيات والدعم لنظم جمع البيانات وتحليلها، مما يتيح للعملاء الاستفادة الكاملة من أحدث الميزات والتقنيات في مجال الاختبار.
