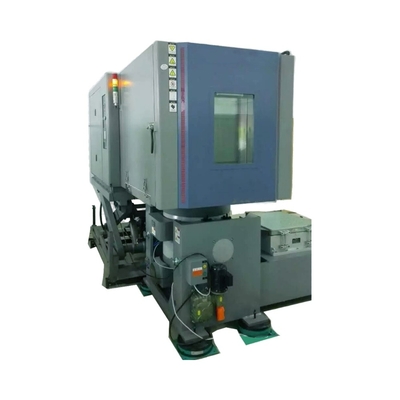

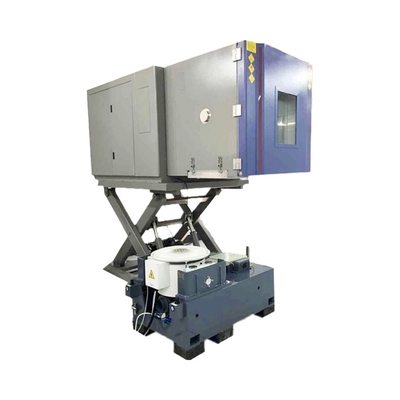

آلة اختبار الاهتزاز الرطوبة الأفقية العمودية محور مزدوج للمواد الفضائية

1اسم المنتج والغرض

2خصائص المنتج

آلة اختبار الاهتزاز

• قدرة الاهتزاز على المحورين
  • جهاز اختبار الاهتزاز قادر على توليد اهتزازات عمودية وأفقية.توفير محاكاة أكثر واقعية للقوى المتعددة الاتجاهات التي تعاني منها مواد الطيران أثناء الرحلةهذه الوظيفة ذات المحورين مهمة لأن مكونات الطيران غالبا ما تتعرض لأنماط الاهتزاز المعقدة، مثل تلك الناجمة عن اهتزازات المحرك، اضطرابات الهواء،والرنين الهيكلي.
  • ويمكن التحكم بدقة في ترددات الاهتزازات، التي تتراوح عادة من 1 هرتز إلى 2000 هرتز.من الضوضاء منخفضة التردد أثناء الإقلاع والهبوط إلى الاهتزازات عالية التردد أثناء الطيران فائق الصوتويمكن تعديل نطاقات الاهتزازات، مع نطاق من 0.1 ملم إلى 100 ملم (من ذروة إلى ذروة) ، مما يتيح إعادة إنتاج مستويات مختلفة من شدة الاهتزاز.
• ملفات تعريف الاهتزاز القابلة للتخصيص
  • يمتلك المشغلون المرونة لإنشاء ملفات تعريف الاهتزاز المخصصة بناءً على متطلبات الاختبار المحددة. يمكن أن تشمل هذه الملفات التأثيرات الاهتزازية المستمرة ، والصدمات المتقطعة ،أو تسلسلات معقدة تحاكي سيناريوهات الاهتزاز الفعلية التي تعاني منها مواد الطيرانعلى سبيل المثال، يمكن تصميم ملف لتحاكي الاهتزازات خلال مهمة الفضاء طويلة المدى، بما في ذلك الاهتزازات أثناء الإطلاق، في المناورات المدارية، وإعادة الدخول.
• القدرة العالية على الحمولة
  • تم تصميم آلة اختبار الاهتزاز للتعامل مع مجموعة واسعة من المواد والمكونات في مجال الطيران ، من عينات صغيرة وأجهزة الاستشعار إلى أجزاء هيكلية كبيرة.عادة قادرة على تحمل عدة مئات من الكيلوغرامات، مما يضمن أن أكبر وأثقل مكونات الطيران يمكن اختبارها بدقة.

غرفة اختبار درجة الحرارة والرطوبة

• مجموعة واسعة من درجات الحرارة والرطوبة
  • غرفة اختبار درجة الحرارة والرطوبة المتكاملة مع آلة اختبار الاهتزاز يمكن أن تحقق نطاقًا واسعًا للغاية من درجات الحرارة ، عادة من - 100 °C إلى + 150 °C.هذا النطاق الواسع ضروري لمحاكاة البرد الشديد في الفضاء ودرجات الحرارة العالية التي تعاني منها أثناء إعادة الدخول أو في محيط المحركاتيمكن لمراقبة الرطوبة الحفاظ على مستويات الرطوبة النسبية من 5٪ إلى 95٪.الاختبار على الأرض و بعض سيناريوهات الطيران (مثل أثناء الإقلاع والهبوط في ظروف رطبة) تتطلب القدرة على الاختبار تحت مستويات رطوبة مختلفة.
  • التحكم في درجة الحرارة والرطوبة دقيق للغاية ، مع هامش خطأ يصل إلى ± 0.3 درجة مئوية للحرارة و ± 2٪ للرطوبة.هذه الدقة تضمن أن ظروف الاختبار تكرر عن كثب الظروف البيئية الفعليةتوفر نتائج اختبار موثوقة ومتسقة.
• تغيرات سريعة في درجة الحرارة والرطوبة
  • الغرفة قادرة على التحولات السريعة في درجة الحرارة والرطوبة، وهو أمر بالغ الأهمية لمحاكاة التغيرات المفاجئة في البيئة. على سبيل المثال، أثناء إعادة الدخول،المواد الفضائية تشهد زيادة سريعة في درجة الحرارةيمكن للنظام تحقيق معدلات انتقال درجة الحرارة تصل إلى 10 درجة مئوية / دقيقة ومعدلات انتقال الرطوبة تصل إلى 5٪ / دقيقة ، مما يسمح لاختبار كيفية استجابة المواد لهذه التغيرات المفاجئة.
• حجم الاختبار الكبير
  • غرفة اختبار درجة الحرارة والرطوبة توفر حجم اختبار واسع ، عادة ما يتراوح بين 3 م 3 إلى 20 م 3.هذا الحجم الكبير يمكن أن تستوعب عدة عينات من المواد الفضائية أو حتى المكونات الفرعية الكاملة في وقت واحد، مما يتيح إجراء اختبارات فعالة وتقليل الحاجة إلى عمليات اختبار متعددة.يتم تجهيز الداخل من الغرفة مع الرفوف القابلة للتعديل والأثاث لتسهيل وضع المواد بشكل صحيح وتثبيتها بأمان أثناء الاختبار.

الرقابة والمراقبة المتكاملة

• واجهة سهلة الاستخدام

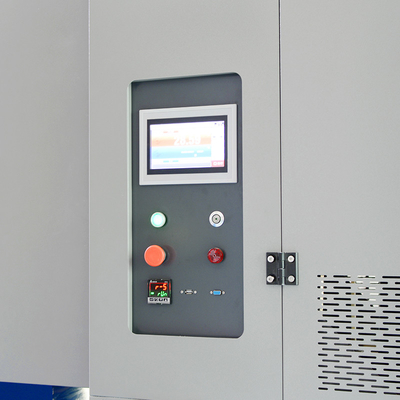

  • يتم التحكم في نظام الاختبار بأكمله من خلال واجهة سهلة الاستخدام التي تبسط عملية التشغيل.تتيح الواجهة للمشغلين بسهولة تعيين وتعديل معايير الاختبار للاهتزاز (تردد، ووسع النطاق، واختيار المحور) وظروف البيئة (درجة الحرارة والرطوبة). يوفر عرضًا واضحًا لحالة الاختبار الحالية، بما في ذلك قيم جميع المعلمات،وقت الاختبار المنتهي، وأي إنذار أو تحذير.
• اكتساب البيانات والتحليل الشامل
  • يتم تجهيز نظام الاختبار مع نظام اكتساب بيانات شامل ، يسجل نظام الاختبار جميع البيانات ذات الصلة أثناء الاختبار. وهذا يشمل قياسات الاهتزاز في المحور الرأسي والأفقي على حد سواء ،ملامح درجة الحرارة والرطوبةيمكن تخزين البيانات في قاعدة بيانات آمنة وتحليلها باستخدام أدوات البرمجيات المتقدمة. يمكن للنظام إنشاء تقارير اختبار مفصلة ،بما في ذلك الرسوم البيانية، المخططات، والتحليل الإحصائي، لمساعدة المهندسين والباحثين على فهم نتائج الاختبار واتخاذ قرارات مستنيرة.
• المراقبة والتحكم عن بعد
  • العديد من نماذج نظام الاختبار المشترك هذا تقدم قدرات مراقبة ومراقبة عن بعد.تمكن هذه الميزة المشغلين من مراقبة تقدم الاختبار وتعديل معايير الاختبار من موقع بعيد، مثل مركز التحكم في الفضاء الجوي أو منشأة أبحاث. إنه مفيد بشكل خاص لعمليات الاختبار واسعة النطاق أو عندما لا يكون الوصول الفوري إلى نظام الاختبار ممكنًا.

3معايير محددة

• معايير الاهتزة

  القوة السينية المسجلة	300 كجم - 8000 كجم
  نطاق التردد	DC-3000Hz
  الحد الأقصى للنزوح	51-100ملم
  السرعة القصوى	100 غرام
  السرعة القصوى (م/ث)	2.0
  الحمولة الكبيرة	300-5000 كجم

• معايير غرفة اختبار درجة الحرارة والرطوبة

  • النموذج	FC-150	FC-270	FC-456	FC-1000
    الأبعاد الداخلية ((W x D x H) mm	50 × 75 × 60	60 × 90 × 50	80 × 95 × 60	100 × 100 × 100
    الأبعاد الخارجية ((W x D x H) mm	105 × 181 × 140	115 × 200 × 165	135 × 210 × 170	154 × 202 × 176
    مواد داخلية	#304 الفولاذ المقاوم للصدأ
    المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
    نطاق الحرارة	+ 150°C ~ - 70 °C
    دقة الحرارة °C	0.01
    استقرار درجة الحرارة في درجة مئوية	± 0.3
    درجة حرارة عالية °C	100	100	100	100
    وقت التسخين (دقيقة)	20	30	30	30
    الحرارة المنخفضة	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70
    وقت التبريد (دقيقة)	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70
    نظام الدوران الهوائي	نظام الحمل الميكانيكي
    نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
    نظام التدفئة	Sus304 فولاذ المقاوم للصدأ
    جهاز التحكم	لوحة اللمس
    متطلبات الطاقة الكهربائية	3 مراحل 380 فولت ± 10% 50/60 هرتز
    جهاز الأمان	النافذة الزجاجية، فتحة الاختبار 50 ملم، مصباح مؤشر العمل، إضاءة مربع، رف بين الطبقات * 2 قطعة، حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم،حماية حمولة نظام التدفئة، حماية الحمل من زيادة درجة الحرارة، مصباح مؤشر العطل

4وظائف المنتج

• اختبار الموثوقية
  • من خلال تعريض مواد الطيران إلى اهتزازات عمودية وأفقية مجتمعة، إلى جانب اختلافات درجة الحرارة والرطوبة، يساعد النظام في تحديد نقاط الضعف المحتملة ونقاط الفشل.هذا يسمح لتحسين خصائص المواد وتصميم المكونات لتعزيز الموثوقية والمتانة، مما يقلل من خطر الفشل خلال مراحل الطيران الحرجة.
• تحسين التصميم
  • توفر البيانات التي تم جمعها من الاختبارات رؤى قيمة حول كيفية استجابة مواد الطيران لظروف مختلفة. يمكن للمهندسين استخدام هذه المعلومات لتحسين اختيار المواد،تحسين عمليات التصنيع، وتحسين تصميم مكونات الطيران. على سبيل المثال، إذا أظهرت المواد المركبة علامات التشطيب في ظل ظروف اهتزاز ودرجة حرارة معينة،يمكن تعديل التصميم لتحسين مقاومته.
• مراقبة الجودة
  • يعمل النظام كأداة حاسمة لمراقبة الجودة في صناعة الطيران.يمكن للمصنعين التأكد من استيفاء معايير الجودة المطلوبةهذا يساعد على منع الفشل المكلف وضمان سلامة رواد الفضاء ونجاح مهمات الفضاء.
• اختبار الامتثال
  • تتطلب العديد من اللوائح والمعايير الفضائية اختبار المواد والمكونات تحت ظروف اهتزاز وبيئية محددة.آلة اختبار الاهتزاز الأفقي الرأسي المشتركة مع درجة حرارة، غرفة اختبار الرطوبة تمكن المصنعين من إجراء اختبارات الامتثال لضمان أن منتجاتهم تلبي هذه المتطلبات.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة
  • إن تصنيع هذا النظام المشترك للاختبار يتبع إجراءات صارمة لمراقبة الجودة.من مولدات الاهتزازات وأجهزة استشعار درجة الحرارة والرطوبة إلى أجهزة التحكم الإلكترونية والإطار الهيكلي، يتم الحصول عليها من الموردين الموثوق بهم وتخضع لفحص ودراسة شاملة. يتم تنفيذ عملية التجميع من قبل فنيين مدربين تدريبا عاليا في بيئة نظيفة ومراقبة.يتم معايرة النظام والتحقق منه في مراحل متعددة أثناء الإنتاج لضمان دقة وأدائه.
• شهادة الجودة والتحقق من صحة
  • لقد حصل نظام الاختبار لدينا على شهادات جودة ذات صلة، مثل معايير ISO لمعدات الاختبار والشهادات المحددة للطيران والفضاء.كما تم التحقق منها من قبل مختبرات اختبار مستقلة لضمان أنها تلبي معايير الصناعة وتقدم نتائج اختبار دقيقة وموثوقةنحن نقوم باستمرار بتحديث وتحسين منتجاتنا بناء على أحدث التطورات التكنولوجية وتعليقات العملاء للحفاظ على جودتها العالية وأدائها.

6مجالات التطبيق وقصص النجاح

• اختبار المواد المركبة
  • استخدمت شركة طيران فضاء النظام لاختبار نوع جديد من المواد المركبة لأجنحة الطائراتجنبا إلى جنب مع الظروف الحرارية والرطوبة القصوىأظهرت الاختبارات أن قوة المادة ومتانتها تأثرت بظروف الرطوبة العالية ودرجات الحرارة المنخفضة.من خلال تعديل صيغة الراتنج والعملية التصنيعية للمجمع، تمكنت الشركة من تحسين أداء المادة، وضمان موثوقية أجنحة الطائرة.
• اختبار المكون الإلكتروني
  • استخدم أحد الشركات المصنعة للمكونات الإلكترونية للطيران هذا النظام لاختبار أداء لوحات الدوائر المطبوعة.تم تعريض الـ (بي سي بي) لمجموعة متنوعة من الاهتزازات والظروف البيئية لمحاكاة بيئة الطيرانأظهرت الاختبارات أن مفاصل اللحام على PCBs عرضة للفشل تحت الاهتزازات عالية التردد والتغيرات السريعة في درجة الحرارة.من خلال تحسين عملية اللحام وإضافة مواد لتهابات - خفيفة، تمكن الشركة المصنعة من تحسين موثوقية PCBs ، مما يقلل من خطر الفشل الإلكتروني أثناء الطيران.
• اختبار المواد الختامية والتماسك
  • استخدمت شركة متخصصة في أغطية الطيران واللاصقات هذا النظام لاختبار أداء منتجاتها.ودورات الرطوبة لمحاكاة الظروف التي ستواجهها في تطبيقات الطيرانأظهرت الاختبارات أن بعض مواد الختم واللصق فقدت فعاليتها تحت ظروف الرطوبة العالية والاهتزاز العالي.من خلال إعادة صياغة المنتجات وتحسين خصائص الالتصاق، تمكنت الشركة من تطوير مواد صمامات وملصقات أكثر موثوقية للاستخدام في مجال الطيران والفضاء.

7الخدمة والدعم

• الاستشارات التقنية قبل البيع
  • فريقنا من خبراء الاختبار في مجال الفضاء يقدم استشارات فنية متعمقة لمساعدة العملاء على فهم قدرات المنظومة وملاءمتها لاحتياجات الاختبار الخاصة بهم.نحن نقدم عرضا و جلسات تدريبية لتعريف العملاء مع تشغيل ووظائف النظام قبل الشراءنحن أيضاً نساعد في اختيار معايير الاختبار المناسبة والإكسسوارات بناءً على مواد الطيران التي سيتم اختبارها.
• خدمة ما بعد البيع والصيانة
  • نحن نقدم خدمة شاملة بعد البيع بما في ذلك التثبيت في الموقع و التشغيل فريقنا من الفنيين ذوي الخبرة متاح للصيانة المنتظمةوإصلاحات الطوارئنحن نقدم قطع الغيار الأصلية والترقية في الوقت المناسب لضمان الأداء طويل الأجل وموثوقية نظام الاختبار.نحن نقدم أيضا عقود الخدمة التي تشمل الصيانة الوقائية والدعم الفني الأولوية.
• التدريب والدعم التقني
  • نقوم بإجراء برامج تدريبية للمستخدمين الجدد لضمان قدرتهم على تشغيل نظام الاختبار بفعالية وتفسير نتائج الاختبار. فريق الدعم الفني لدينا متاح على مدار الساعة للإجابة على الأسئلة،تقديم المساعدة في حل المشاكل، وتقديم إرشادات حول تحسين طريقة الاختبار.نحن أيضا نقدم تحديثات البرمجيات والدعم لنظم جمع البيانات وتحليلها للحفاظ على النظام حتى الآن مع أحدث الميزات والتكنولوجيات.
