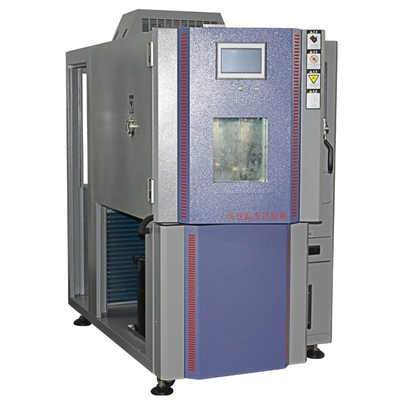

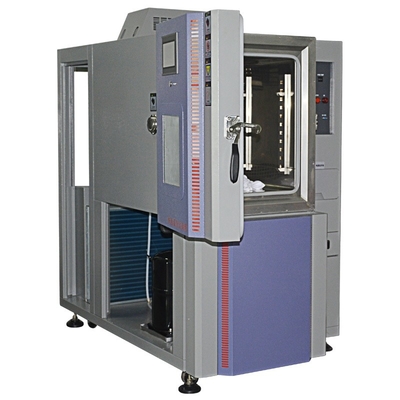

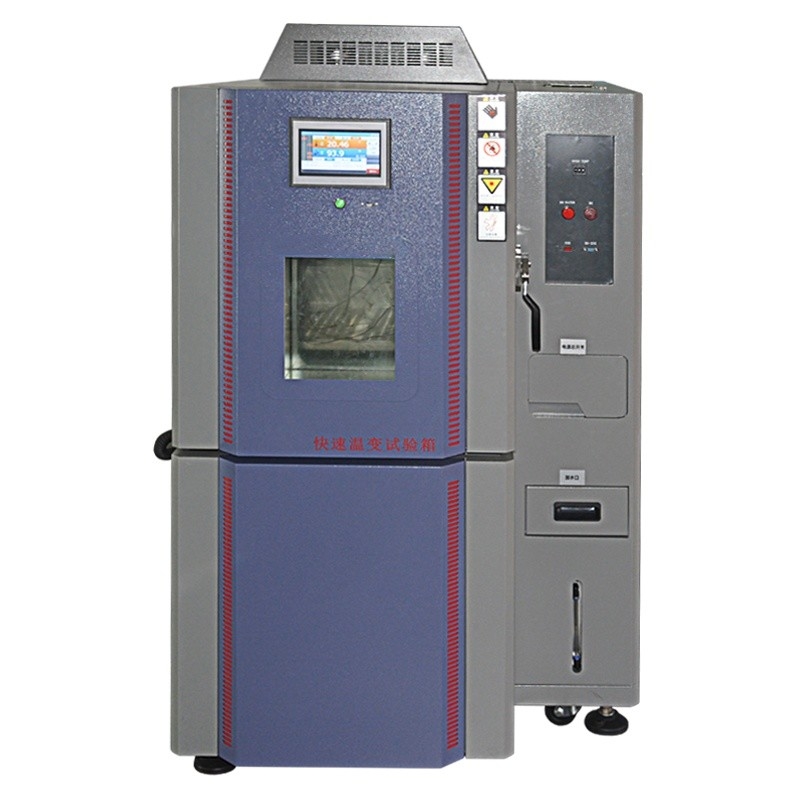

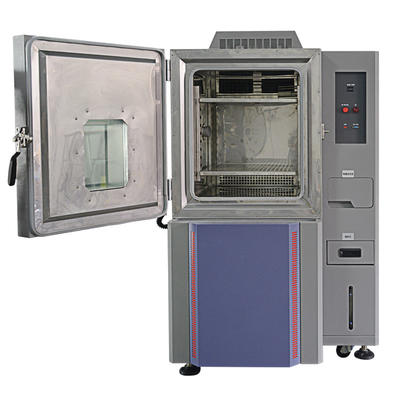

غرف دورة حرارية سريعة مع لوحة لمسة

الاسم التجاري:	PRECISION
رقم الطراز:	FC-800
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO

دعم مخصص:

OEM ODM

نطاق درجة الحرارة:

+150~-70 درجة مئوية

مادة داخلية:

304 من الفولاذ المقاوم للصدأ

المواد الخارجية:

مسحوق مطلي #304 من الفولاذ المقاوم للصدأ

توحيد درجة الحرارة ℃:

0.01

تجانس الرطوبة % RH:

0.1

استقرار درجة الحرارة:

± 0.3

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

غرف دورة الحرارة IEC 60068-2-14,غرف دورة الحرارة السريعة

Touch Panel Rapid Rate Thermal Cycle Chambers

وصف المنتج

غرف الدورة الحرارية السريعة المخصصة: تلبية معيار الاختبار IEC 60068 - 2 - 14

في مجال تطوير المنتجات الإلكترونية والكهربائية وضمان الجودة ، يلعب معيار الاختبار IEC 60068 - 2 - 14 دورًا حاسمًا.تم تصميم هذا المعيار لتقييم قدرة المكوناتالمعدات والمواد التي تتحمل التغيرات الحرارية السريعة.ظهرت غرف دورة الحرارة السريعة المخصصة كحل للشركات التي تسعى لضمان امتثال منتجاتها لهذا المعيار الدقيق.

1فهم معيار الاختبار IEC 60068-2-14

معيار IEC 60068 - 2 - 14 هو جزء من سلسلة IEC 60068 الأوسع ، والتي تركز على الاختبار البيئي للمنتجات الكهربائية والإلكترونية.المعيار الفرعي - 2 - 14 يتعامل بشكل خاص مع اختبار تغير درجة الحرارةتهدف إلى محاكاة الإجهاد الحراري الذي قد تواجهه المنتجات أثناء استخدامها العادي أو نقلها أو تخزينها.

يحدد هذا المعيار متطلبات دقيقة لمعدلات تغير درجة الحرارة، ومستويات درجة الحرارة، وعدد الدورات التي يجب أن تتحملها المنتجات.وهي مصممة لتحديد نقاط ضعف محتملة في تصميم المنتج، المواد، وعمليات التصنيع، مثل مسائل التوسع الحراري والانكماش، وتدهور المواد، والتغيرات في الأداء الكهربائي تحت الضغط الحراري.من خلال إخضاع المنتجات لهذه الاختبارات، يمكن للمصنعين التأكد من أن عروضهم موثوقة ودائمة وقادرة على العمل بشكل مثالي في مجموعة متنوعة من البيئات الحرارية.

2غرف الدورة الحرارية السريعة المخصصة: تلبية المتطلبات

معدل تغير درجة الحرارة

تم تصميم غرف دورة الحرارة السريعة المخصصة لتحقيق ارتفاع درجة الحرارة عالية السرعة المحددة في معيار IEC 60068 - 2 - 14.هذه الغرف يمكن أن تصل عادة إلى معدلات تغير درجة الحرارة تصل إلى 100 درجة مئوية / دقيقة أو أكثرهذه القدرة على التغيير السريع ضرورية لمحاكاة التحولات الحرارية المفاجئة التي قد تواجهها المنتجات في سيناريوهات العالم الحقيقي.مثلاً، في الإلكترونيات السيارات، يمكن أن تتعرض المكونات لتغيرات درجة الحرارة السريعة عندما تنتقل السيارة من مرآب بارد إلى بيئة ساخنة في الهواء الطلق أو عندما يتم تسخين المحرك بسرعة.

نطاق درجة حرارة واسع

يتطلب معيار IEC 60068 - 2 - 14 اختبارًا على نطاق درجة حرارة واسع لتغطية ظروف التشغيل والتخزين المختلفة. تم تصميم غرف دورة حرارية مخصصة لتلبية هذا المتطلب ،مع نطاق درجة حرارة نموذجي يمتد من - 55°C إلى + 125°Cهذا النطاق الواسع يسمح لاختبار المنتجات في بيئات باردة للغاية، مثل تلك الموجودة في المناطق القطبية، وبيئات ذات درجات حرارة عالية،مثل تلك داخل الآلات الصناعية أو في المناخات الاستوائية.

ملفات تعريف اختبار قابلة للتخصيص

واحدة من الميزات الرئيسية لغرف دورة الحرارة السريعة المخصصة هي قدرتها على إنشاء ملفات تعريف اختبار قابلة للتخصيص للغاية تتوافق بدقة مع معيار IEC 60068 - 2 - 14.يمكن للمشغلين برمجة تسلسلات معقدة لتغيرات درجة الحرارة، بما في ذلك دورات متعددة من التسخين السريع والتبريد، فضلا عن فترات طويلة في درجات حرارة معينة.يمكن تخصيص ملف اختبار لمحاكاة الظروف الحرارية التي تعاني منها بطارية الهاتف الذكي خلال يوم الاستخدام، مع فترات الشحن (التي يمكن أن تولد الحرارة) والانتظار (بحرارة الغرفة) ، إلى جانب التعرض لدرجات حرارة بيئية مختلفة.

التصميم والبناء

غرف دورة الحرارة السريعة المخصصة يتم بناؤها باستخدام مواد عالية الجودة وتقنيات هندسية متقدمة.تم تصميم غرفة الداخلية لضمان توزيع درجة حرارة موحدة، وتقليل أي بقع ساخنة أو باردة يمكن أن تؤثر على دقة نتائج الاختبار. العزل المستخدم في الغرفة هي من أعلى جودة،الحد من فقدان الحرارة والحفاظ على استقرار درجة الحرارة المطلوبةبالإضافة إلى ذلك، تم تجهيز الغرف بأحدث أجهزة استشعار درجة الحرارة وأنظمة التحكم التي يمكنها مراقبة وتعديل درجة الحرارة بدقة،ضمان الامتثال للتسامحات الصارمة التي حددها معيار IEC 60068 - 2 - 14.

ميزات السلامة

السلامة هي مصدر قلق أساسي في أي بيئة اختبار. تم تجهيز غرف الدورة الحرارية السريعة المخصصة بمجموعة شاملة من ميزات السلامة.هذه تشمل أنظمة الحماية من ارتفاع درجة الحرارة التي تغلق العناصر التدفئة أو التبريد تلقائيًا في حالة عطل، ومنع تلف المنتجات التي يتم اختبارها والغرفة نفسها.والحماية من الدائرة القصيرة مدمجة أيضا لحماية المشغلين وسلامة معدات الاختبار.

المعايير المحددة

النموذج	FC-150	FC-270	FC-456	FC-1000
الأبعاد الداخلية ((W x D x H) mm	50 × 75 × 60	60 × 90 × 50	80 × 95 × 60	100 × 100 × 100
الأبعاد الخارجية ((W x D x H) mm	105 × 181 × 140	115 × 200 × 165	135 × 210 × 170	154 × 202 × 176
مواد داخلية	#304 الفولاذ المقاوم للصدأ
المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
نطاق الحرارة	+ 150°C ~ - 70 °C
دقة الحرارة °C	0.01
استقرار درجة الحرارة في درجة مئوية	± 0.3
درجة حرارة عالية °C	100	100	100	100
وقت التسخين (دقيقة)	20	30	30	30
الحرارة المنخفضة	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70
وقت التبريد (دقيقة)	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70
نظام الدوران الهوائي	نظام الحمل الميكانيكي
نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
نظام التدفئة	Sus304 فولاذ المقاوم للصدأ
جهاز التحكم	لوحة اللمس
متطلبات الطاقة الكهربائية	3 مراحل 380 فولت ± 10% 50/60 هرتز
جهاز الأمان	النافذة الزجاجية، فتحة الاختبار 50 ملم، مصباح مؤشر العمل، إضاءة مربع، رف بين الطبقات * 2 قطعة، حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم،حماية حمولة نظام التدفئة، حماية الحمل من زيادة درجة الحرارة، مصباح مؤشر العطل

3تطبيقات غرف الدورة الحرارية السريعة المخصصة في تلبية IEC 60068 - 2 - 14

اختبار المكون الإلكتروني

المكونات الإلكترونية، مثل الدوائر المتكاملة والمكثفات والمقاومات، هي وحدات بناء المنتجات الكهربائية والإلكترونية الحديثة.يجب اختبار هذه المكونات لضمان قدرتها على تحمل التغيرات الحرارية السريعة دون المساس بأدائهاتستخدم غرف دورة حرارية سريعة المعدل لتخضع هذه المكونات لاختبارات IEC 60068 - 2 - 14. على سبيل المثال في تصنيع المعالجات الدقيقة،يتم اختبار المكونات لضمان قدرتها على الحفاظ على خصائصها الكهربائية وسرعات المعالجة حتى عند تعرضها لتقلبات حرارة سريعة.

اختبار إلكترونيات السيارات

تعتمد صناعة السيارات بشكل كبير على الأنظمة الإلكترونية لمهام مثل التحكم بالمحرك وأنظمة السلامة والترفيه.هذه الإلكترونيات السيارات تتعرض لمجموعة واسعة من الظروف الحرارية، من البرد الشديد في الشتاء إلى الحرارة الشديدة التي يولدها المحرك.يتم استخدام غرف الدورة الحرارية السريعة المخصصة لاختبار المكونات والأنظمة الإلكترونية للسيارات لضمان استيفائها لمعيار IEC 60068 - 2 - 14هذا يساعد على تحسين موثوقية وسلامة المركبات، فضلا عن تقليل خطر الفشل الإلكتروني أثناء التشغيل.

اختبار الإلكترونيات الاستهلاكية

تستخدم الأجهزة الإلكترونية الاستهلاكية، مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة، في بيئات مختلفة وغالبًا ما تكون عرضة للضغط الحراري.يتم استخدام غرف الدورة الحرارية السريعة المخصصة لاختبار هذه المنتجات لضمان قدرتها على العمل بشكل صحيح في ظل ظروف درجة حرارة مختلفةعلى سبيل المثال ، يمكن اختبار الهاتف الذكي لمعرفة كيفية أدائه عندما يتم نقله من غرفة ذات تكييف إلى بيئة خارجية ساخنة ومن ثم مرة أخرى.يمكن لمصنعي الإلكترونيات الاستهلاكية توفير عملائهم بمنتجات موثوقة ودائمة.

4دراسات الحالة

دراسة حالة 1: اختبار الدوائر المتكاملة

كانت شركة نصف موصلات تقوم بتطوير جيل جديد من الدوائر المتكاملة لاستخدامها في الحوسبة عالية الأداء.استخدمت الشركة غرفة دورة حرارية سريعة المعدل تلبي معيار IEC 60068 - 2 - 14 لاختبار ICs الجديدةأظهرت الاختبارات أن بعض المكونات المركزية تعرضت للفشل الكهربائي في معدلات ارتفاع درجة الحرارةحددت الشركة أن المشكلة كانت مرتبطة بمواد الارتباط المستخدمة في ICsمن خلال تغيير مواد الارتباط وإعادة الاختبار في الغرفة ، اجتازت ICs الجديدة جميع اختبارات IEC 60068 - 2 - 14 ، مما يضمن موثوقيتها في تطبيقات الحوسبة عالية الأداء.

دراسة حالة 2: اختبار أجهزة الاستشعار في السيارات

كان مصنع أجهزة استشعار للسيارات يطور جهاز استشعار جديد لدرجة الحرارة لاستخدامه في أنظمة إدارة المحرك.تم اختبار أجهزة الاستشعار في غرفة دورة حرارية سريعة - معدل مخصص لتلبية معيار IEC 60068 - 2 - 14أظهرت الاختبارات أن أجهزة الاستشعار لديها قراءات غير متسقة عند درجات حرارة منخفضة بعد عدة دورات حرارية. ثم قام الشركة المصنعة بتحسين تصميم أجهزة الاستشعار وخوارزميات المعايرة.بعد التعديلات، تمت إعادة اختبار أجهزة الاستشعار في الغرفة وتم اجتياز جميع متطلبات معيار IEC 60068 - 2 - 14 ، مما يضمن قياسات دقة لدرجة الحرارة في محركات السيارات.

5.الإنتاج وضمان الجودة

عملية تصنيع صارمة

إنتاج غرف الدورة الحرارية السريعة المخصصة التي تلبي معيار IEC 60068-2-14 يتبع عملية تصنيع صارمة للغاية.من عناصر التدفئة والتبريد إلى لوحات التحكم والمستشعرات، يتم اختيارها بعناية واختبار جودتها. يتم إجراء عملية التصنيع في بيئة خاضعة للرقابة لضمان دقة وموثوقية الغرفة.

شهادة الجودة

غرف دورة الحرارة السريعة المخصصة لدينا معتمدة لتلبية معيار IEC 60068 - 2 - 14.يتم الحصول على هذه الشهادات من خلال الاختبار المستقل والتحقق من قبل المختبرات المعتمدةبالإضافة إلى الامتثال لمعيار IEC، تلتزم غرفنا أيضا معايير الجودة الدولية الأخرى، مثل ISO 9001، وضمان أعلى مستوى من الجودة والموثوقية.

التحسين المستمر

نحن ملتزمون بتحسين مستمر لغرف دورة الحرارة السريعة المخصصة لدينا. نحن نقوم بتحديث منتجاتنا بانتظام بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء.هذا يضمن أن غرفنا تبقى في طليعة تكنولوجيا الاختبار الحراري واستمر في تلبية الاحتياجات المتطورة من الصناعات الإلكترونية والكهربائية.

6الخدمة والدعم

الاستشارات التقنية قبل البيع

Our team of experts provides in - depth technical consultations to help companies understand the capabilities and suitability of our Custom Rapid - Rate Thermal Cycle Chambers for their specific testing needsنحن نقدم عرضا و جلسات تدريبية لتعريف العملاء مع تشغيل ووظائف الغرف قبل الشراء.

خدمة ما بعد البيع

نحن نقدم خدمة شاملة بعد البيع، بما في ذلك التثبيت في الموقع، التشغيل، والتدريب. فريقنا من الفنيين ذوي الخبرة متاح للصيانة العادية،وإصلاحات الطوارئنحن نقدم قطع الغيار الأصلية و تحديثات البرمجيات في الوقت المناسب لضمان الأداء الطويل الأجل و موثوقية الغرف.

الدعم التقني

فريق الدعم الفني لدينا متاح على مدار الساعة للإجابة على الأسئلة، وتقديم المساعدة في حل المشكلات، وتقديم إرشادات حول تحسين أساليب الاختبار.نحن ملتزمون بتوفير أعلى مستوى من الدعم لعملائنا لضمان التنفيذ الناجح لبرامج الاختبار IEC 60068 - 2 - 14.

في الختام، غرف الدورة الحرارية السريعة المخصصة التي تلبي معيار الاختبار IEC 60068 - 2 - 14 هي أدوات أساسية للصناعات الإلكترونية والكهربائية.هذه الغرف تمكن الشركات المصنعة لضمان موثوقية وأداء منتجاتها تحت التغيرات الحرارية السريعةمع ميزاتها المتقدمة، ومراقبة الجودة الصارمة، والخدمة الشاملة والدعم،غرف دورة الحرارة السريعة المخصصة لدينا هي الخيار المثالي للشركات التي تتطلع إلى تلبية معيار IEC 60068-2-14 وإنتاج منتجات عالية الجودةاتصل بنا اليوم لمعرفة المزيد عن منتجاتنا وكيف يمكن أن تلبي احتياجاتك الخاصة.
