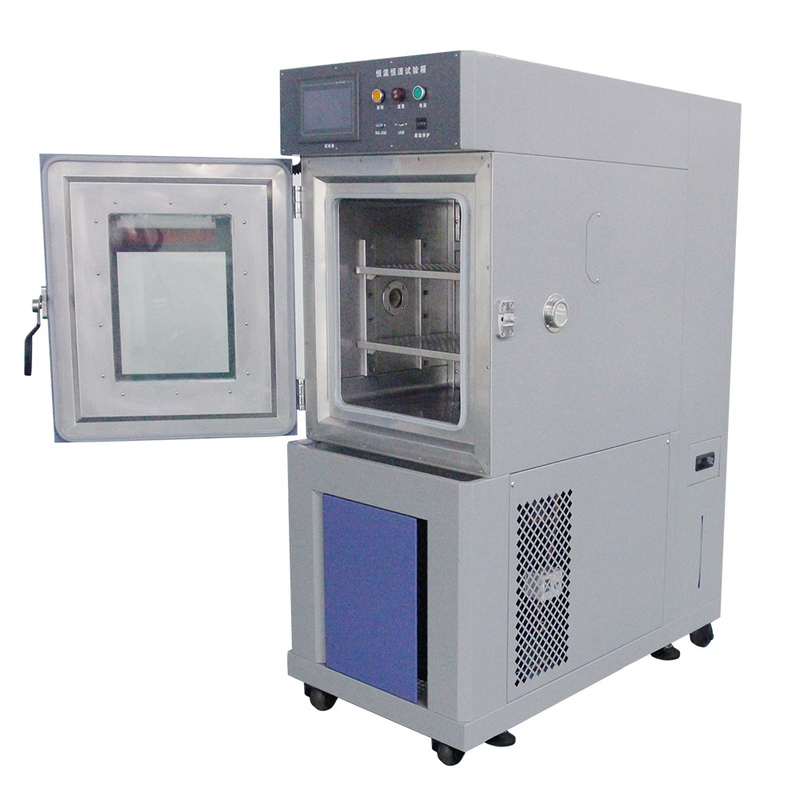

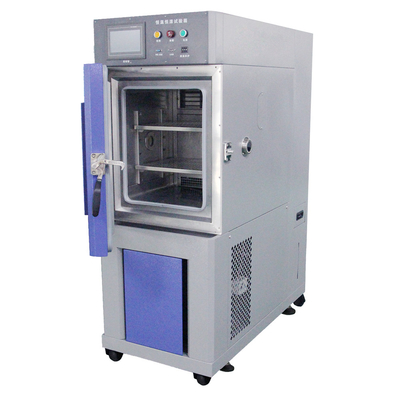

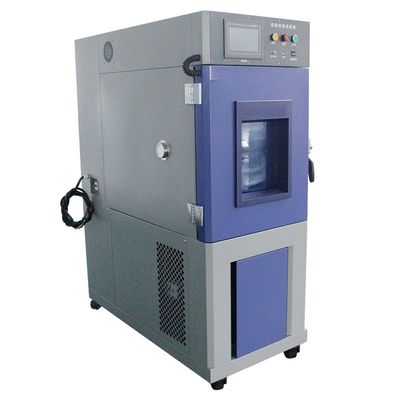

غرف اختبار الرطوبة في درجة حرارة مناخ ثابتة لصناعة الإلكترونيات

1اسم المنتج والغرض

2خصائص المنتج

• تصميم غرفة صلبة ومعزولة
  • تم بناء غرفة الاختبار بمواد عالية القوة المقاومة للتآكل لتتحمل ضغوط دورات الحرارة والرطوبة المستمرة.الجدران تتكون من طبقات متعددة من العزل المتقدم، مما يوفر عزل حراري و رطوبي استثنائي. هذا العزل لا يضمن فقط التحكم الدقيق في درجة الحرارة والرطوبة ولكن أيضا الحماية ضد التدخلات البيئية الخارجية،الحفاظ على بيئة اختبار مستقرة ومتسقةالسطح الداخلي سلس وغير موصل، مما يمنع أي تفريغ كهربائي أو تفاعلات كيميائية يمكن أن تضر العينات الإلكترونية الحساسة.
  • يتم تجهيز باب الغرفة بآلية ختم عالية الدقة ، مما يضمن الصمود حتى في ظل اختلافات كبيرة في درجة الحرارة والرطوبة. تم تصميمه للعمل بسهولة ،يسمح بتحميل وتفريغ ملائم للمكونات والجمعيات الإلكترونية المختلفةتم بناء الهيكل الكلي لتحمل القوى الميكانيكية المرتبطة بالتغيرات السريعة في درجة الحرارة والرطوبة ، مما يحافظ على سلامة المعدات والعينات الموجودة فيها.
• أنظمة التحكم المتقدمة في درجة الحرارة والرطوبة
  • نظام التحكم في درجة الحرارة هو معجزة الهندسة الحديثة، قادرة على تحقيق نطاق واسع من درجات الحرارة.محاكاة الظروف الباردة للمناطق القطبية أو البيئات عالية الارتفاع، وترتفع إلى + 150 درجة مئوية، وتكرار الحرارة المولدة في الحجرات الإلكترونية المغلقة أو ظروف التشغيل مثل الصحراء. يمكن ضبط درجة الحرارة بدقة ± 0.3 درجة مئوية،تمكين الاختبار الدقيق والمتكرر.
  • نظام التحكم في الرطوبة متطور بنفس القدر يمكنه خلق مجموعة واسعة من ظروف الرطوبةمن مستويات جافة للعظام منخفضة إلى 5٪ رطوبة نسبية إلى بيئات رطبة للغاية تصل إلى 95٪ رطوبة نسبية. تحكم الرطوبة دقة داخل ± 2٪ الرطوبة النسبية، وضمان سيناريوهات الاختبار دقيقة وموثوقة.تسمح بمحاكاة التغيرات البيئية المعقدة، مثل الزيادة السريعة في الرطوبة أثناء العاصفة أو تأثير الجفاف من رياح الصحراء.
• أدوات الدقة واكتساب البيانات
  • المعدات مجهزة بمجموعة من أحدث المستشعراتأجهزة استشعار درجة الحرارة يتم وضعها بشكل استراتيجي في جميع أنحاء الغرفة لمراقبة أي تراجعات درجة الحرارة وضمان التعرض الحراري المتساويتوفر أجهزة استشعار الرطوبة بيانات في الوقت الحقيقي حول مستويات الرطوبة الداخلية، بينما يمكن دمج أجهزة استشعار إضافية لقياس معايير أخرى مثل نقطة الندى أو ضغط الهواء.حسب متطلبات الاختبار المحددةيتم توصيل هذه أجهزة الاستشعار بنظام اكتساب بيانات متطور يسجل ويخزن جميع المتغيرات المقاسة في الوقت الحقيقي.يمكن الوصول إلى البيانات وتحليلها على الفور أو استعادتها لاحقًا للدراسات المتعمقة وتقارير الامتثال.
  • لوحة التحكم في المعدات مصممة بشكل بديهي ، مما يتيح للمشغلين برمجة وتنفيذ تسلسلات اختبار معقدة بسهولة.ومعايير أخرى، وكذلك تخصيص فترات الاختبار وأنماط الدورة. يعرض لوحة جميع المعلومات الأساسية، بما في ذلك درجة الحرارة الحالية والرطوبة وحالة أنظمة التحكم,وتحتوي على أجهزة إنذار وآليات سلامة مدمجة لتنبيه المشغلين في حالة وجود أي ظروف غير طبيعية أو خلل في نظام.

3معايير محددة

• النموذج	التدريب المشترك 80	المجموعة المشتركة للعمليات 150	JTC-225	JTC-408	JTC-800	JTC-1000
  الأبعاد الداخلية ((W x D x H) mm	40 × 50 × 40	50 × 60 × 50	50 × 75 × 60	60 × 85 × 80	100 × 100 × 80	100 × 100 × 100
  الأبعاد الخارجية ((W x D x H) mm	95 × 140 × 95	105 × 150 × 105	105 × 165 × 115	115 × 175 × 140	155 × 190 × 140	155 × 190 × 160
  مواد داخلية	#304 الفولاذ المقاوم للصدأ
  المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
  نطاق الحرارة	+ 150°C ~ - 70 °C
  نطاق الرطوبة	10% ~ 98% R.H
  توحيد درجة الحرارة °C	0.01
  وحدة الرطوبة % R.H.	0.1
  استقرار درجة الحرارة في درجة مئوية	± 0.3
  استقرار الرطوبة % R.H.	±2
  درجة حرارة عالية °C	100	100	100	100	100	100
  وقت التسخين (دقيقة)	20	30	30	30	30	30
  الحرارة المنخفضة	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70
  وقت التبريد (دقيقة)	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70
  نظام الدوران الهوائي	نظام الحمل الميكانيكي
  نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
  نظام التدفئة	Sus304 فولاذ المقاوم للصدأ
  نظام الترطيب	مولد البخار
  إمدادات مياه الترطيب	الخزان، صمام الكهربائي الحساس، نظام الاسترداد وإعادة التدوير
  جهاز التحكم	لوحة اللمس
  متطلبات الطاقة الكهربائية	الرجاء الاتصال بنا عن متطلبات نماذج محددة
  الملحقات	نافذة زجاجية معززة متعددة الطبقات، ثقب الاختبار، ضوء مؤشر العمل، رف الحاجز للإضاءة x2
  جهاز الأمان	حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم، حماية حمولة المرطب، حماية الحمولة فوق درجة الحرارة، ضوء تحذير العطل

4وظائف المنتج

• التكرار الدقيق للبيئة للأجهزة الإلكترونية
  • الوظيفة الأساسية لهذه الغرف هي إعادة إنتاج الظروف البيئية المعقدة والمتطلبة التي تواجه المنتجات الإلكترونيةيسمح للمصنعين بتقييم كيفية تصرف منتجاتهم في مختلف الحالات الواقعيةعلى سبيل المثال، اختبار شاشة الهاتف الذكي تحت ارتفاعات عالية منخفضة الرطوبة وحالات درجة الحرارة الباردة يمكن أن تكشف عن أي مشاكل في جودة الصورة، استجابة اللمس،أو حتى سلامة هيكليةيمكن استخدام هذه المعلومات بعد ذلك لتحسين تصميم الشاشة، واختيار مواد أكثر ملاءمة، أو تحسين أنظمة إدارة الحرارة والرطوبة في الجهاز،تحسين موثوقيتها العامة وتجربة المستخدم.
  • القدرة على إجراء اختبارات درجة الحرارة والرطوبة الدورية هي ميزة قوية. وهذا ينطوي على تعريض العينات الإلكترونية لتغيرات متكررة وتناوبية في درجة الحرارة والرطوبة ،والتي يمكن أن تكشف عن العيوب الخفية أو نقاط الضعف التي قد لا تكون واضحة في الظروف الثابتةمثلاً، a printed circuit board may appear to function normally at a single temperature and humidity but develop cracks or solder joint failures after several cycles of extreme temperature and humidity variationيمكن لغرف الاختبار اكتشاف مثل هذه المشاكل في وقت مبكر من دورة تطوير المنتج، مما يتيح للمصنعين اتخاذ إجراءات تصحيحية وتجنب الاستدعاءات المكلفة أو فشل الميدان.
• ضمان الامتثال لمعايير صناعة الإلكترونيات
  • تتحكم صناعة الإلكترونيات بمجموعة كبيرة من المعايير واللوائح الصارمة فيما يتعلق بجودة المنتج واختبار البيئة.هذه الغرف المناخية الثابتة وغرف اختبار درجة الحرارة والرطوبة هي أدوات موثوقة لضمان الامتثالمثلاً، many electronic components and devices need to meet specific temperature and humidity performance requirements set by organizations like the International Electrotechnical Commission (IEC) or industry-specific associationsمن خلال استخدام هذه الغرف لإجراء الاختبارات وفقا لهذه المعايير، يمكن للمصنعين إثبات أن منتجاتهم مناسبة للغرض والحصول على الوصول إلى السوق.
  • تعتمد الهيئات التنظيمية على نتائج الاختبارات الدقيقة التي تم الحصول عليها من هذه الغرف لفرض لوائح السلامة والجودة.إنها بمثابة وسيلة للمفتشين لتحديد ما إذا كانت المنتجات الإلكترونية قادرة على تحمل الضغوط البيئية التي قد تواجهها أثناء استخدامها المقصود، وبالتالي حماية المستهلكين والحفاظ على سلامة سوق الإلكترونيات.
• دفع الابتكار في البحث والتطوير الإلكتروني
  • في مجال البحث والتطوير الإلكتروني، هذه الغرف اختبار هي مورد لا تقدر بثمن..على سبيل المثال، في تطوير الجيل القادم من الإلكترونيات المرنة، فهم كيفية أداء المواد والدوائر في ظل ظروف درجة حرارة ورطوبة مختلفة أمر حاسم.يمكن استخدام الغرف لاختبار وتحسين أداء الركائز المرنةوالحبر الموصل، والترانزستورات ذات الأفلام الرقيقة، مما أدى إلى إنشاء أجهزة إلكترونية مرنة أكثر استدامة وموثوقية.
  • كما أن البيانات المفصلة التي تقدمها غرف الاختبار تغذي الابتكار في مجالات مثل التصغير والإلكترونيات عالية الطاقة. على سبيل المثال، في تصميم الدوائر المتكاملة عالية الكثافة،معرفة كيف تؤثر درجة الحرارة والرطوبة على أداء وموثوقية المكونات الصغيرة والترابطات يمكن أن تساعد المهندسين على تطوير حلول التبريد والتغليف الأكثر كفاءة، مما يسمح بمزيد من التقليص وزيادة الأداء.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة
  • هذه الغرف لصناعة الإلكترونيات تصنع بموجب إجراءات صارمة لمراقبة الجودةمن وحدات التدفئة والتبريد المتقدمة إلى أجهزة الاستشعار الدقيقة ودوائر التحكم، يتم الحصول عليها بعناية وتفتيشها لجودتها وأدائها. عملية التجميع يتم تنفيذها من قبل فنيين مدربين تدريبا عاليا في بيئة نظيفة ومراقبة،ضمان التنسيق السليم ووظائف جميع الأجزاء.
  • معايرة أجهزة استشعار درجة الحرارة والرطوبة وأنظمة التحكم هي جزء حاسم ومنتظم من عملية التصنيع.يتم تنفيذها باستخدام معايير مرجعية قابلة للتتبع لضمان دقة ويمكن إعادة إنتاج نتائج الاختباريتم إجراء عمليات تدقيق وتفتيش صارمة للجودة في مختلف مراحل الإنتاج للحفاظ على أعلى مستوى من جودة المنتج.
• شهادة الجودة والتحقق من صحة
  لقد حصلت أجهزتنا على شهادات الجودة ذات الصلة وقد تم التحقق منها من قبل مختبرات اختبار الإلكترونيات المستقلة وقد ثبت أنها توفر نتائج اختبار دقيقة وموثوقةتتوافق مع المعايير الدولية والوطنية ذات الصلة لصناعة الإلكترونياتنحن أيضاً نقوم باستمرار بتحديث وتحسين منتجاتنا بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء لضمان أدائها على المدى الطويل والامتثال.

6مجالات التطبيق وقصص النجاح

• اختبار مكونات أشباه الموصلات
  • شركة رائدة في تصنيع أشباه الموصلات استخدمت هذه الغرف لاختبار جيل جديد من رقائق الذاكرةالاختبارات في ظل درجات حرارة رطوبة شديدة كشفت عن مشكلة محتملة مع تغليف الرقاقةمن خلال تعديل تصميم التعبئة والتغليف واستخدام مواد أكثر مرونة، تمكنوا من تحسين موثوقية الشريحة وأدائها،الحد من خطر فقدان البيانات وتحسين الجودة العامة لمنتجات الذاكرة الخاصة بهم.
  • استخدم معهد أبحاث الإلكترونيات هذه الغرف لدراسة الآثار الطويلة الأجل لدرجة الحرارة والرطوبة على أداء النقاط الكمية.أدت البيانات التي تم الحصول عليها إلى تطوير عمليات تصنيع جديدة وتقنيات تغليف تحسنت استقرار وكفاءة الأجهزة الإلكترونية القائمة على النقاط الكمومية، مما يفتح إمكانيات جديدة للتطبيقات في العروض والطاقة الشمسية.
• اختبار أجهزة الإلكترونيات الاستهلاكية
  • شركة إلكترونيات استهلاكية كبرى استخدمت غرف الاختبار لتقييم متانة تصميمها الجديد للجهاز اللوحياختبارات دراجة درجة الحرارة والرطوبة حددت مشكلة في اتصال البطارية في ظل ظروف شديدةمن خلال إعادة تصميم رابط البطارية وتحسين نظام الموازنة الداخلية للرطوبةتمكنوا من ضمان إمدادات الطاقة دون انقطاع وتحسين الموثوقية العامة للجهاز اللوحي.
  • استخدم مصنع معدات صوتية هذه الغرف لاختبار أداء سماعاتهم الراقيةخاصة خلال الطقس الرطبمن خلال تعديل تصميم الحجاب الصوتي للمتكلم وإضافة آليات تعويض الرطوبة، كانوا قادرين على الحفاظ على جودة صوت ثابتة بغض النظر عن الظروف البيئية،تعزيز تجربة المستخدم وتنافسية منتجاتهم.
• اختبار نظام الإلكترونيات الصناعية
  • استخدمت شركة أوتوماتيكا صناعية غرف الاحتباس المناخي وغرف اختبار رطوبة درجة الحرارة لاختبار نظام تحكم جديد لمصنع معالجة كيميائية.كشف الاختبار في ظل ظروف الرطوبة العالية ودرجات الحرارة العالية عن مشاكل محتملة مع لوحات الدوائر والمتصلات في النظاممن خلال استخدام مكونات أكثر صلابة وتحسين إدارة الحرارة والرطوبة للنظام ، تمكنوا من ضمان عملها الموثوق به في البيئة الصناعية القاسية ،تقليل وقت التوقف وزيادة الإنتاجية.
  • استخدم مصنع إلكترونيات الطاقة هذه الغرف لاختبار أداء محولات الطاقة عالية الجهد الجديدة.ساعدت اختبارات درجة الحرارة والرطوبة في تحسين نظام التبريد في المحول وتصميم العزل، وضمان عملها الآمن والفعال في مجموعة واسعة من الظروف البيئية، وتلبية المتطلبات الصارمة لصناعة الطاقة.

7الخدمة والدعم

• الاستشارات التقنية قبل البيع
  فريقنا من الخبراء يوفر استشارات تقنية متعمقة لمساعدة عملاء الإلكترونيات على فهم قدرات وملاءمة هذه الغرف لاحتياجات الاختبار الخاصة بهم.نحن نقدم عروض وتدريبات لتعريف العملاء مع تشغيل ووظائف المعدات قبل الشراءنحن أيضاً نساعد في اختيار طرق الاختبار المناسبة والملحقات بناءً على المكونات الإلكترونية والأنظمة التي سيتم اختبارها.
• خدمة ما بعد البيع والصيانة
  نحن نقدم خدمة شاملة بعد البيع، بما في ذلك التثبيت في الموقع وتشغيل. فنيونا متاحون للصيانة العادية والمعايرة والإصلاحات الطارئة.نحن نقدم قطع غيار وتحديثات للحفاظ على غرفة الاختبار تعمل في أعلى أداءنحن نقدم أيضا عقود الخدمة التي تشمل الصيانة الوقائية والدعم الفني ذات الأولوية، وضمان الموثوقية على المدى الطويل وتوافر المعدات.
• التدريب والدعم التقني
  نحن نقوم ببرامج تدريبية للمستخدمين الجدد لضمان قدرتهم على تشغيل هذه الغرف بفعالية وتفسير نتائج الاختبارتقديم المساعدة في حل المشاكل، وتقدم إرشادات حول تحسين أساليب الاختبار والامتثال للمعايير الإلكترونية ذات الصلة. كما نقدم تحديثات البرمجيات ودعم أنظمة جمع البيانات وتحليلها،تمكين العملاء من الاستفادة الكاملة من أحدث الميزات والتقنيات.
