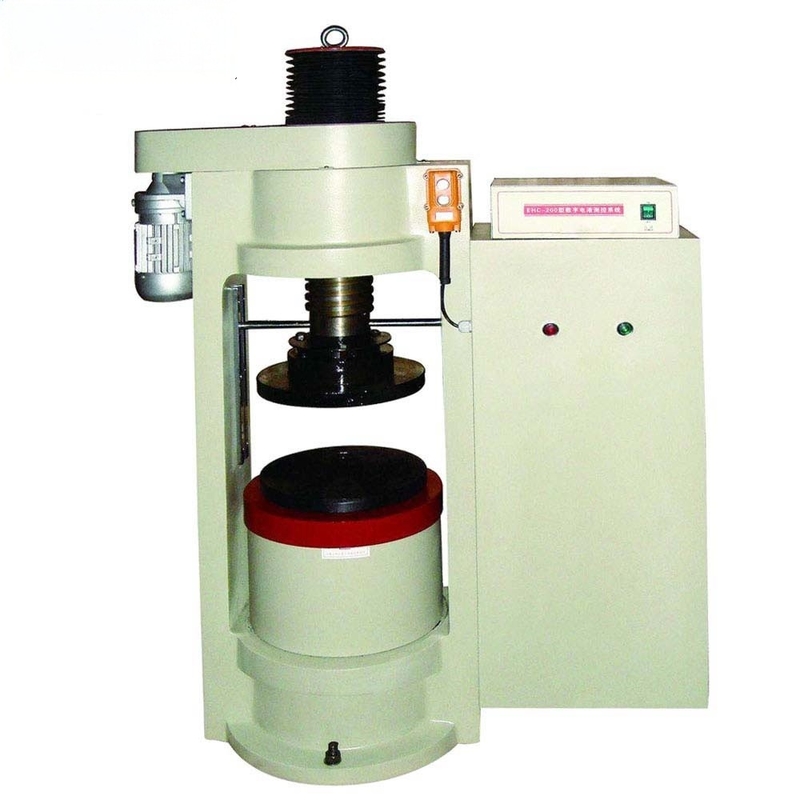

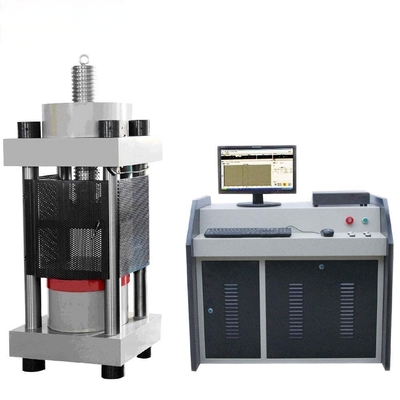

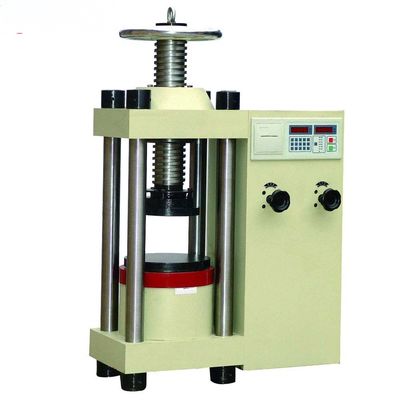

آلة اختبار الكعب الخرساني من الإطار الصلب آلة اختبار الضغط المخصصة

1اسم المنتج والغرض

2خصائص المنتج

• بناء صلب وقوي
  • تم بناء آلة الاختبار مع إطار فولاذي ثقيل الذي يوفر صلابة واستقرار استثنائيين.يتم تصنيع الإطار من الفولاذ سبائك عالية القوة واللحام باستخدام تقنيات دقيقة لضمان هيكل سلس ودائميتم معالجة الأعمدة والرؤوس العرضية للإطار بعناية للحفاظ على التوازي المثالي والمحاذاة ، وهو أمر ضروري لنتائج الاختبار الدقيقة والموثوقة.تم تصميم قاعدة الآلة لتوفير أساس صلب، مما يقلل من أي اهتزازات أو انحرافات أثناء عملية الاختبار.
• آلية تحميل دقيقة
  • يتم تجهيز الجهاز بنظام تحميل هيدروليكي دقيق للغاية. المضخة الهيدروليكية قادرة على توليد ضغط سلس ومستمر ، يتم نقله إلى المكبس المحمول.المكبس مصنوع من الصلب المقاوم ويتم معالجته بدقة لضمان تناسب ضيق داخل الاسطوانة، مما يقلل من الاحتكاك والتسرب. يمكن التحكم بدقة في معدل الحمل ، مما يسمح باختيار مجموعة واسعة من سرعات الاختبار.هذه المرونة تسمح بمحاكاة ظروف الحمل المختلفة، مثل الضغط البطيء والثابت لاختبارات القوة القياسية أو التحميل السريع لتقييم السلوك الديناميكي للخرسانة.
• قياس القوة بدقة
  • يتم دمج خلية حمل عالية الدقة في آلة الاختبار لقياس القوة الضغطية المطبقة. خلية الحمل لديها نطاق قياس واسع وحل يصل إلى 0.05kN ،التأكد من أنه يمكن اكتشاف حتى أدنى تغيرات في القوة وتسجيلهايتم معاييرها باستخدام معايير مرجعية قابلة للتتبع ويتم معاييرها والتحقق منها بانتظام للحفاظ على دقة. يتم توصيل خلية الحمل بنظام عرض رقمي واستحواذ البيانات ،الذي يوفر قراءات القوة في الوقت الحقيقي ويسمح بتخزين وتحليل بيانات الاختبار.
• واجهة الوصول إلى البيانات والتحكم المتقدمة
  • يحتوي جهاز الاختبار على لوحة تحكم ذات شاشة لمسة بديهية تبسط عملية وإعداد الاختبارات. يمكن للمشغلين إدخال معايير الاختبار بسهولة ، مثل حجم العينة ،معدل التحميل، والحمل المستهدف. يمكن لنظام التحكم تخزين برامج اختبار متعددة ، مما يجعله مريحًا لإجراء أنواع مختلفة من اختبارات ضغط مكعب الخرسانة.نظام جمع البيانات يسجل بيانات القوة والنزوح بمعدل أخذ عينات عال، عادة ما يصل إلى 1200 عينة في الثانية. وهذا يسمح بتوليد منحنيات تحريك الحمل التفصيلية التي توفر معلومات قيمة حول سلوك الخرسانة تحت الضغط ،مثل معدل مرونتها، قوة الوصول، وقوة الضغط النهائية.
• ميزات السلامة والحجرة الوقائية
  • لضمان سلامة المشغلين وسلامة بيئة الاختبار ، تم تجهيز الآلة بمجموعة شاملة من عناصر السلامة.لديها زر وقف الطوارئ التي يمكن تنشيطها على الفور لوقف الاختبار في حالة أي حالة غير طبيعيةمنطقة التحميل محاطة بغرفة حماية مصنوعة من البوليكاربونات الشفافالذي يسمح بمراقبة البصرية للاختبار مع منع أي حطام طائر أو اتصال عرضي بالأجزاء المتحركةتم تصميم الحجرة لتلبية جميع معايير وقوانين السلامة ذات الصلة.

3معايير محددة

• قدرة الحمل القصوى
  • تتوفر آلة اختبار مكعب الخرسانة المخصصة في نماذج مختلفة مع أقصى قدرات الحمل تتراوح من 200kN إلى 3000kN.يتم اختيار القدرة المحددة بناءً على متطلبات طلب الاختبارعلى سبيل المثال ، قد تكون آلة 200kN مناسبة لاختبار مكعبات خرسانة صغيرة تستخدم في البحوث المعملية أو مراقبة جودة منتجات الخرسانة المسبقة الصنع ،بينما الآلة 3000kN قادرة على اختبار مكعبات خرسانة كبيرة من مشاريع البناء الثقيلة، مثل المباني العالية أو الجسور الكبيرة.
• نطاق معدل التحميل
  • يمكن ضبط معدل الحمل من 0.05kN/s إلى 20kN/s. معدل حمل أبطأ، مثل 0.05kN/s،غالبا ما تستخدم في اختبارات مراقبة الجودة الروتينية لضمان تحديد دقيق لقوة الضغطيمكن استخدام معدل تحميل أعلى، يصل إلى 20kN/s، لدراسة سلوك الخرسانة في ظل ظروف تحميل سريعة، مثل في سيناريوهات الزلزال أو التأثير.مجموعة واسعة من معدلات الحمل تسمح لاختبار شامل وتحليل الخصائص الميكانيكية للخرسانة.
• دقة قياس القوة
  • دقة قياس القوة تتراوح بين ±0.5٪ من المقياس الكامل. هذا المستوى العالي من الدقة يضمن أن نتائج الاختبار موثوقة ويمكن استخدامها للقرارات الهندسية الحرجة.مثلاًفي تصميم محطة طاقة نووية، حيث تكون سلامة وسلامة الهيكل من أهمية قصوى،البيانات الدقيقة عن قوة الضغط ضرورية لتحديد مزيج الخرسانة المناسب والأبعاد الهيكلية.
• دقة قياس النزوح
  • إن دقة قياس التحرّك هي 0.005 ملم. هذا الدقة السريعة تسمح بتتبع دقة تشويه مكعب الخرسانة خلال الاختبار.يساعد في تحليل خصائص التشوهات المرنة والبلاستيكية للخرسانة وفي تحديد بداية الشقوق والفشليمكن استخدام بيانات التشرد التفصيلية لتحسين تصاميم خليط الخرسانة وتحسين الأداء العام للمباني الخرسانية.
• اختبار أبعاد الفضاء
  • تتميز مساحة الاختبار بأبعاد يمكنها استيعاب عينات مكعبات خرسانة قياسية. تم تصميم الحجم النموذجي للمساحة الاختبارية لتناسب مكعبات ذات أطوال جانبية تتراوح من 100 مم إلى 200 مم.مع ذلك، يمكن توفير تكوينات مساحة اختبار مخصصة لتلبية متطلبات اختبار محددة ، مثل اختبار أحجام مكعب أكبر أو غير قياسية.

4وظائف المنتج

• تقييم دقيق لقوة الضغط على الخرسانة
  • الوظيفة الأساسية لآلة الاختبار هي توفير قياس دقيق لقوة الضغط من مكعبات الخرسانة.من خلال تطبيق قوة ضغط متزايدة تدريجيا ومراقبة استجابة العينة، تحدد الحد الأقصى للحمل الذي يمكن أن يتحمله المكعب. هذه المعلومات حاسمة لمراقبة الجودة في إنتاج الخرسانة،كما أنها تضمن أن الخرسانة تلبي متطلبات القوة المحددةعلى سبيل المثال ، قد تحتاج مجموعة من الخرسانة التي لا تفي بقوة الضغط المطلوبة إلى تعديل أو التخلص منها لتجنب فشل هيكلي محتمل.
• تحليل الجودة والأداء الملموس
  • من خلال تحليل منحنيات تحريك الحمل وبيانات الاختبار الأخرى ، تسمح الآلة بتقييم شامل لجودة الخرسانة وأدائها.يمكن أن توفر رؤى حول مرونة الخرسانة، والمرونة، ومقاومة الشقوق.هذه المعلومات ذات قيمة للمهندسين والباحثين في فهم سلوك الخرسانة في تطبيقات هيكلية مختلفة وفي تطوير مزيجات الخرسانة المحسنةعلى سبيل المثال ، قد يكون الخرسانة ذات الصلابة العالية أكثر ملاءمة للمباني الخاضعة لأحمال ديناميكية ، مثل الجسور.
• دعم البحث والتطوير
  • آلة الاختبار هي أداة أساسية للبحث والتطوير في مجال تكنولوجيا الخرسانة.مثل نوع ونسبة الاسمنتمن خلال إجراء سلسلة من الاختبارات الخاضعة للرقابةيمكنهم تحسين تركيبات الخرسانة وتطوير مواد وتقنيات بناء جديدةعلى سبيل المثال، يمكن أن تسهل هذه الآلة البحث في استخدام الخامات المعاد تدويرها في الخرسانة لتقييم تأثيرها على قوة الضغط.
• الامتثال للمعايير والمواصفات الصناعية
  • تم تصميم آلة اختبار مكعب الخرسانة المخصصة للامتثال لمختلف المعايير والمواصفات الدولية والوطنية لاختبار الخرسانة.أنها تلبي متطلبات ASTM (الجمعية الأمريكية للاختبار والمواد)، EN (القاعدة الأوروبية) ، وغيرها من المعايير ذات الصلة. هذه الامتثال يضمن أن نتائج الاختبار معترف بها على نطاق واسع وقبلت من قبل صناعة البناء والهيئات التنظيمية،تسهيل الموافقة على المنتجات والهياكل الخرسانية وتصنيفها.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة
  • ويتم تصنيع آلة اختبار مكعب الخرسانة بموجب إجراءات صارمة لمراقبة الجودةيتم الحصول عليها من الموردين الموثوق بهم وتخضع للفحص والفحص الدقيقيتم تنفيذ عملية التجميع من قبل فنيين ذوي مهارات عالية في منشأة تصنيع نظيفة ومنظمة.يتم معايرة الجهاز والتحقق منه في مراحل متعددة أثناء الإنتاج لضمان دقة وأدائه.
  • معايرة خلية الحمل وأدوات القياس الأخرى هي جزء حاسم من عملية التصنيع.يتم تنفيذها باستخدام معايير مرجعية قابلة للتتبع ومعايرة إلى أعلى مستويات الدقةيتم إجراء عمليات تدقيق وتفتيش صارمة للجودة للحفاظ على أعلى مستوى من جودة المنتج والامتثال لمعايير الصناعة.
• شهادة الجودة والتحقق من صحة
  لقد حصلت آلتنا على شهادات الجودة ذات الصلة وقد تم التحقق منها من قبل مختبرات اختبار مستقلة وقد ثبت أنها توفر نتائج اختبار دقيقة وموثوقةتتوافق مع معايير الصناعة ذات الصلةنحن أيضاً نقوم باستمرار بتحديث وتحسين منتجاتنا بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء لضمان أدائها على المدى الطويل والامتثال.

6مجالات التطبيق وقصص النجاح

• منشآت إنتاج الخرسانة
  • مصنع إنتاج خرسانة كبير استخدم آلة اختبار مكعب خرسانة مخصصة لمراقبة جودة إنتاجهم اليومي من الخرسانةتمكنوا من تحديد وتصحيح أي مشاكل في خليط الخرسانة، لضمان أن المنتج النهائي يستوفي معايير القوة المطلوبة. وهذا أدى إلى انخفاض كبير في عدد الدفعات المرفوضة وتحسين رضا العملاء.
• مواقع مشاريع البناء
  • في مشروع بناء جسر كبير، استخدمت آلة الاختبار للتحقق من قوة الضغط للخرسانة المستخدمة في رصيف الجسر وطوابق الجسر.أعطت نتائج الاختبار الدقيقة المهندسين الثقة لمواصلة البناء، مع العلم أن الخرسانة لديها القوة اللازمة لدعم الأحمال الثقيلة. وهذا ساهم في الانتهاء بنجاح من الجسر في الموعد المحدد وفي حدود الميزانية.
• مؤسسات البحوث
  • استخدم معهد بحثي متخصص في تكنولوجيا الخرسانة الآلة لإجراء تجارب على تطوير الخرسانة عالية الأداء.تمكنوا من دراسة تأثيرات المواد الإضافية الجديدة وطرق التشديد على قوة الضغط ومتانة الخرسانةأدى البحث إلى اكتشاف صيغة جديدة من الخرسانة مع قوة معززة ومقاومة للتدهور البيئيوالتي لديها القدرة على إحداث ثورة في صناعة البناء.
