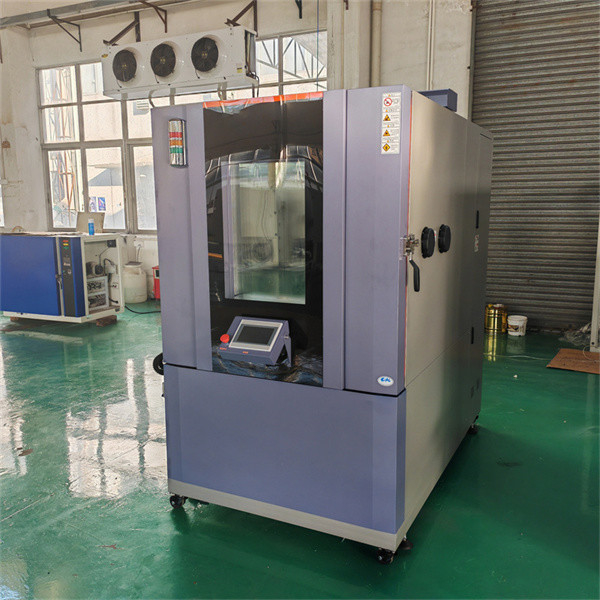

معدات اختبار ضغط الهواء عالية منخفضة درجة الحرارة لصناعة الإلكترونيات

1اسم المنتج والغرض

2خصائص المنتج

• تصميم غرفة صلبة ومعزولة
  • تم بناء غرفة الاختبار بمواد عالية القوة المقاومة للتآكل لتتحمل ضغوط دورات درجة الحرارة والضغط المستمرة.الجدران تتكون من طبقات متعددة من العزل المتقدم، يوفر عزل حراري وضغط استثنائي. هذا العزل لا يضمن فقط التحكم الدقيق في درجة الحرارة والضغط ولكن أيضا الحماية ضد التدخلات البيئية الخارجية،الحفاظ على بيئة اختبار مستقرة ومتسقةالسطح الداخلي سلس وغير موصل، مما يمنع أي تفريغ كهربائي أو تفاعلات كيميائية يمكن أن تضر العينات الإلكترونية الحساسة.
  • يتم تجهيز باب الغرفة بآلية ختم عالية الدقة، مما يضمن الصمود حتى في ظل اختلافات ضغط كبيرة. تم تصميمه للعمل بسهولة،يسمح بتحميل وتفريغ ملائم للمكونات والجمعيات الإلكترونية المختلفةتم بناء الهيكل الكلي لتحمل القوى الميكانيكية المرتبطة بتغيرات الحرارة والضغط السريعة ، مما يحافظ على سلامة المعدات والعينات الموجودة فيها.
• أنظمة التحكم المتقدمة في درجة الحرارة والضغط
  • نظام التحكم في درجة الحرارة هو معجزة الهندسة الحديثة، قادرة على تحقيق نطاق واسع من درجات الحرارة.محاكاة الظروف الباردة للمناطق القطبية أو البيئات عالية الارتفاع، وترتفع إلى +120 درجة مئوية، وتكرار الحرارة المولدة في الحجرات الإلكترونية المغلقة أو ظروف التشغيل مثل الصحراء. يمكن ضبط درجة الحرارة بدقة ± 0.3 درجة مئوية،تمكين الاختبار الدقيق والمتكرر.
  • نظام التحكم في ضغط الهواء متطور بنفس القدر، يمكنه خلق مجموعة واسعة من ظروف الضغط، من مستويات شبه الفراغمحاكاة البحار العميقة أو البيئات الصناعية عالية الضغطدقة التحكم في الضغط داخل ± 0.05 kPa، مما يضمن سيناريوهات الاختبار الدقيقة والموثوقة.تسمح بمحاكاة التغيرات البيئية المعقدة، مثل الضغط السريع والضغط الرجعي الذي يعاني منه أثناء السفر الجوي.
• أدوات الدقة واكتساب البيانات
  • المعدات مجهزة بمجموعة من أحدث المستشعراتأجهزة استشعار درجة الحرارة يتم وضعها بشكل استراتيجي في جميع أنحاء الغرفة لمراقبة أي تراجعات درجة الحرارة وضمان التعرض الحراري المتساويأجهزة استشعار الضغط توفر بيانات في الوقت الحقيقي عن ضغط الهواء الداخلي، في حين يمكن دمج أجهزة استشعار إضافية لقياس معايير أخرى مثل الرطوبة أو تكوين الغاز،حسب متطلبات الاختبار المحددةيتم توصيل هذه أجهزة الاستشعار بنظام اكتساب بيانات متطور يسجل ويخزن جميع المتغيرات المقاسة في الوقت الحقيقي.يمكن الوصول إلى البيانات وتحليلها على الفور أو استعادتها لاحقًا للدراسات المتعمقة وتقارير الامتثال.

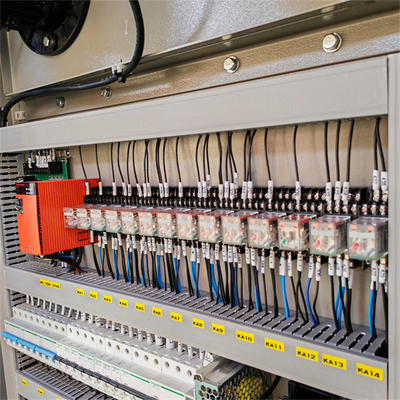

  • لوحة التحكم في المعدات مصممة بشكل بديهي ، مما يتيح للمشغلين برمجة وتنفيذ تسلسلات اختبار معقدة بسهولة.ومعايير أخرى، فضلا عن تخصيص فترات الاختبار وأنماط الدورة. يعرض لوحة جميع المعلومات الأساسية، بما في ذلك درجة الحرارة الحالية والضغط وحالة أنظمة التحكم,وتحتوي على أجهزة إنذار وآليات سلامة مدمجة لتنبيه المشغلين في حالة وجود أي ظروف غير طبيعية أو خلل في نظام.

3معايير محددة

• النموذج	التدريب المشترك 80	المجموعة المشتركة للعمليات 150	JTC-225	JTC-408	JTC-800	JTC-1000
  الأبعاد الداخلية ((W x D x H) mm	40 × 50 × 40	50 × 60 × 50	50 × 75 × 60	60 × 85 × 80	100 × 100 × 80	100 × 100 × 100
  الأبعاد الخارجية ((W x D x H) mm	95 × 140 × 95	105 × 150 × 105	105 × 165 × 115	115 × 175 × 140	155 × 190 × 140	155 × 190 × 160
  مواد داخلية	#304 الفولاذ المقاوم للصدأ
  المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
  نطاق الحرارة	+ 150°C ~ - 70 °C
  نطاق الرطوبة	10% ~ 98% R.H
  توحيد درجة الحرارة °C	0.01
  وحدة الرطوبة % R.H.	0.1
  استقرار درجة الحرارة في درجة مئوية	± 0.3
  استقرار الرطوبة % R.H.	±2
  درجة حرارة عالية °C	100	100	100	100	100	100
  وقت التسخين (دقيقة)	20	30	30	30	30	30
  الحرارة المنخفضة	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70
  وقت التبريد (دقيقة)	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70
  نظام الدوران الهوائي	نظام الحمل الميكانيكي

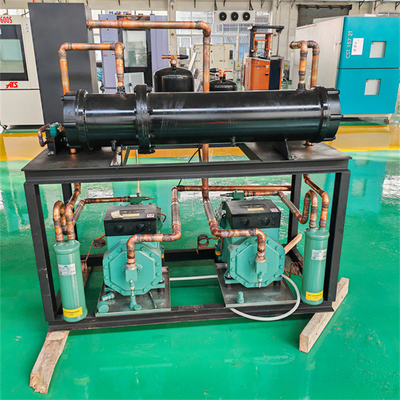

  نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
  نظام التدفئة	Sus304 فولاذ المقاوم للصدأ
  نظام الترطيب	مولد البخار
  إمدادات مياه الترطيب	الخزان، صمام الكهربائي الحساس، نظام الاسترداد وإعادة التدوير
  جهاز التحكم	لوحة اللمس
  متطلبات الطاقة الكهربائية	الرجاء الاتصال بنا عن متطلبات نماذج محددة
  الملحقات	نافذة زجاجية معززة متعددة الطبقات، ثقب الاختبار، ضوء مؤشر العمل، رف الحاجز للإضاءة x2
  جهاز الأمان	حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم، حماية حمولة المرطب، حماية الحمولة فوق درجة الحرارة، ضوء تحذير العطل

4وظائف المنتج

• التكرار الدقيق للبيئة للأجهزة الإلكترونية
  • الوظيفة الأساسية لهذه المعدات المخصصة للاختبار هي إعادة إنتاج الظروف البيئية المعقدة والمتطلبة التي تواجه المنتجات الإلكترونية.عن طريق التحكم بدقة في درجة الحرارة وضغط الهواء، فإنه يسمح للمصنعين لتقييم كيفية تصرف منتجاتهم في مختلف الحالات في العالم الحقيقي.اختبار شاشة الهاتف الذكي تحت ظروف ارتفاع عالية منخفضة الضغط ودرجة حرارة باردة يمكن أن يكشف عن أي مشاكل في جودة الصورة، استجابة اللمس، أو حتى السلامة الهيكلية. يمكن استخدام هذه المعلومات بعد ذلك لتحسين تصميم الشاشة، واختيار مواد أكثر ملاءمة،أو تحسين أنظمة إدارة الحرارة والضغط للجهاز، وتعزيز موثوقيتها العامة وتجربة المستخدم.
  • القدرة على إجراء اختبارات درجة الحرارة والضغط الدورية هي ميزة قوية. وهذا ينطوي على تعريض العينات الإلكترونية لتغيرات متكررة وتناوبية في درجة الحرارة والضغط،والتي يمكن أن تكشف عن العيوب الخفية أو نقاط الضعف التي قد لا تكون واضحة في الظروف الثابتةمثلاً، a printed circuit board may appear to function normally at a single temperature and pressure but develop cracks or solder joint failures after several cycles of extreme temperature and pressure variationيمكن لمعدات الاختبار اكتشاف مثل هذه المشاكل في وقت مبكر من دورة تطوير المنتج ، مما يتيح للمصنعين اتخاذ إجراءات تصحيحية وتجنب الاستدعاءات المكلفة أو فشل الميدان.
• ضمان الامتثال لمعايير صناعة الإلكترونيات
  • تتحكم صناعة الإلكترونيات بمجموعة كبيرة من المعايير واللوائح الصارمة فيما يتعلق بجودة المنتج واختبار البيئة.معدات اختبار ضغط الهواء عالية منخفضة درجة الحرارة المخصصة هي أداة موثوقة لضمان الامتثالمثلاً، many electronic components and devices need to meet specific temperature and pressure performance requirements set by organizations like the International Electrotechnical Commission (IEC) or industry-specific associationsمن خلال استخدام هذه المعدات لإجراء الاختبارات وفقا لهذه المعايير، يمكن للمصنعين إثبات أن منتجاتهم مناسبة للغرض والحصول على الوصول إلى السوق.
  • تعتمد الهيئات التنظيمية على نتائج الاختبار الدقيقة التي يتم الحصول عليها من مثل هذه المعدات لفرض لوائح السلامة والجودة.إنها بمثابة وسيلة للمفتشين لتحديد ما إذا كانت المنتجات الإلكترونية قادرة على تحمل الضغوط البيئية التي قد تواجهها أثناء استخدامها المقصود، وبالتالي حماية المستهلكين والحفاظ على سلامة سوق الإلكترونيات.
• دفع الابتكار في البحث والتطوير الإلكتروني
  • في مجال أبحاث وتطوير الإلكترونيات، هذه المعدات اختبار هي مورد لا تقدر بثمن.مثلاً، في تطوير الجيل القادم من الإلكترونيات المرنة، فهم كيفية أداء المواد والدوائر في ظل ظروف درجة حرارة وضغط مختلفة أمر حاسم.يمكن استخدام المعدات لاختبار وتحسين أداء الركائز المرنةوالحبر الموصل، والترانزستورات ذات الأفلام الرقيقة، مما أدى إلى إنشاء أجهزة إلكترونية مرنة أكثر استدامة وموثوقية.
  • كما أن البيانات المفصلة التي توفرها معدات الاختبار تدفع إلى الابتكار في مجالات مثل التصغير والإلكترونيات عالية الطاقة.معرفة كيف تؤثر درجة الحرارة والضغط على أداء وموثوقية المكونات الصغيرة والترابطات يمكن أن تساعد المهندسين على تطوير حلول التبريد والتغليف الأكثر كفاءة، مما يسمح بمزيد من التقليص وزيادة الأداء.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة
  • معدات اختبار ضغط الهواء ذات درجة حرارة عالية منخفضة مخصصة لصناعة الإلكترونيات يتم تصنيعها تحت إجراءات مراقبة جودة صارمةمن وحدات التدفئة والتبريد المتقدمة إلى أجهزة الاستشعار الدقيقة ودوائر التحكم، يتم الحصول عليها بعناية وتفتيشها لجودتها وأدائها. عملية التجميع يتم تنفيذها من قبل فنيين مدربين تدريبا عاليا في بيئة نظيفة ومراقبة،ضمان التنسيق السليم ووظائف جميع الأجزاء.
  • معايرة أجهزة استشعار درجة الحرارة والضغط وأنظمة التحكم هي جزء حاسم ومنظم من عملية التصنيع.يتم تنفيذها باستخدام معايير مرجعية قابلة للتتبع لضمان دقة ويمكن إعادة إنتاج نتائج الاختباريتم إجراء عمليات تدقيق وتفتيش صارمة للجودة في مختلف مراحل الإنتاج للحفاظ على أعلى مستوى من جودة المنتج.
• شهادة الجودة والتحقق من صحة
  لقد حصلت أجهزتنا على شهادات الجودة ذات الصلة وقد تم التحقق منها من قبل مختبرات اختبار الإلكترونيات المستقلة وقد ثبت أنها توفر نتائج اختبار دقيقة وموثوقةتتوافق مع المعايير الدولية والوطنية ذات الصلة لصناعة الإلكترونياتنحن أيضاً نقوم باستمرار بتحديث وتحسين منتجاتنا بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء لضمان أدائها على المدى الطويل والامتثال.

6مجالات التطبيق وقصص النجاح

• اختبار مكونات أشباه الموصلات
  • استخدم أحد الشركات الرائدة في تصنيع أشباه الموصلات معدات اختبار ضغط الهواء عالية منخفضة درجة الحرارة المخصصة لاختبار جيل جديد من رقائق الذاكرة.الاختبارات في ظل درجات حرارة ضغط شديدة كشفت عن مشكلة محتملة مع حزمة الرقاقةمن خلال تعديل تصميم التعبئة والتغليف واستخدام مواد أكثر مرونة، تمكنوا من تحسين موثوقية الشريحة وأدائها،الحد من خطر فقدان البيانات وتحسين الجودة العامة لمنتجات الذاكرة الخاصة بهم.
  • استخدم معهد أبحاث الإلكترونيات الغرفة لدراسة الآثار طويلة الأجل لدرجة الحرارة والضغط على أداء النقاط الكمية.أدت البيانات التي تم الحصول عليها إلى تطوير عمليات تصنيع جديدة وتقنيات تغليف تحسنت استقرار وكفاءة الأجهزة الإلكترونية القائمة على النقاط الكمومية، مما يفتح إمكانيات جديدة للتطبيقات في العروض والطاقة الشمسية.
• اختبار أجهزة الإلكترونيات الاستهلاكية
  • استخدمت شركة إلكترونيات استهلاكية كبرى معدات الاختبار لتقييم متانة تصميمها الجديد للطبق.اختبارات دراجة درجة الحرارة والضغط حددت مشكلة في اتصال البطارية في ظل ظروف شديدةمن خلال إعادة تصميم رابط البطارية وتعزيز نظام الموازنة الداخلية للضغطتمكنوا من ضمان إمدادات الطاقة دون انقطاع وتحسين الموثوقية العامة للجهاز اللوحي.
  • استخدم أحد الشركات المصنعة للمعدات الصوتية هذه الغرفة لاختبار أداء سماعاتهم الراقيةخاصة أثناء السفر الجويمن خلال تعديل تصميم الحجاب الصوتي للمتكلم وإضافة آليات تعويض الضغط، كانوا قادرين على الحفاظ على جودة صوت ثابتة بغض النظر عن الظروف البيئية،تعزيز تجربة المستخدم وتنافسية منتجاتهم.
• اختبار نظام الإلكترونيات الصناعية
  • استخدمت شركة أتمتة صناعية معدات اختبار ضغط الهواء عالية منخفضة درجة الحرارة المخصصة لاختبار نظام تحكم جديد لمصنع معالجة كيميائية.كشف الاختبار في ظل ظروف الضغط العالي ودرجة الحرارة العالية عن مشاكل محتملة مع لوحات الدوائر والمتصلات في النظاممن خلال استخدام مكونات أكثر صلابة وتحسين إدارة الحرارة والضغط للنظام ، تمكنوا من ضمان عملها الموثوق به في البيئة الصناعية القاسية ،تقليل وقت التوقف وزيادة الإنتاجية.
  • مصنع إلكترونيات الطاقة استخدم الغرفة لاختبار أداء محولات الطاقة عالية الجهد الجديدة.ساعدت اختبارات درجة الحرارة والضغط على تحسين نظام تبريد المحول وتصميم العزل، وضمان عملها الآمن والفعال في مجموعة واسعة من الظروف البيئية، وتلبية المتطلبات الصارمة لصناعة الطاقة.

7الخدمة والدعم

• الاستشارات التقنية قبل البيع
  Our team of experts provides in-depth technical consultations to help electronics customers understand the capabilities and suitability of the Customized High-Low Temperature Air Pressure Testing Equipment for their specific testing needsنحن نقدم عرضا وتدريبات لتعريف العملاء مع تشغيل ووظائف المعدات قبل الشراء.نحن أيضاً نساعد في اختيار أساليب الاختبار المناسبة والملحقات بناءً على المكونات الإلكترونية والأنظمة التي سيتم اختبارها.
• خدمة ما بعد البيع والصيانة
  نحن نقدم خدمة شاملة بعد البيع، بما في ذلك التثبيت في الموقع وتشغيل. فنيونا متاحون للصيانة العادية والمعايرة والإصلاحات الطارئة.نحن نقدم قطع غيار وتحديثات للحفاظ على معدات الاختبار تعمل في أعلى أداءنحن نقدم أيضا عقود الخدمة التي تشمل الصيانة الوقائية والدعم الفني ذات الأولوية، وضمان الموثوقية على المدى الطويل وتوافر المعدات.
• التدريب والدعم التقني
  نقوم بإجراء برامج تدريبية للمستخدمين الجدد لضمان قدرتهم على تشغيل معدات اختبار ضغط الهواء عالية منخفضة درجة الحرارة المخصصة بشكل فعال وتفسير نتائج الاختبار.فريق الدعم الفني لدينا متاح 24/7 للإجابة على الأسئلة، توفير المساعدة في استكشاف الأخطاء، وتقديم إرشادات حول تحسين أساليب الاختبار والامتثال للمعايير الإلكترونية ذات الصلة.نحن أيضا نقدم تحديثات البرمجيات والدعم لنظم جمع البيانات وتحليلها، مما يتيح للعملاء الاستفادة الكاملة من أحدث الميزات والتكنولوجيات.
