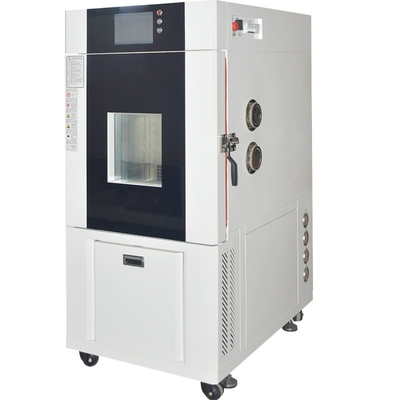

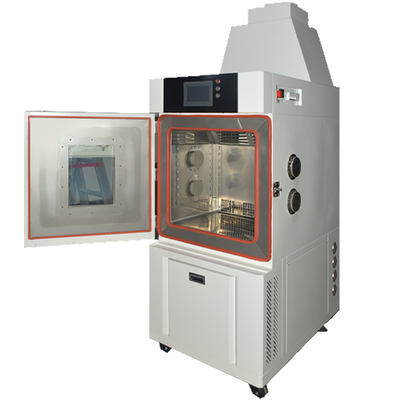

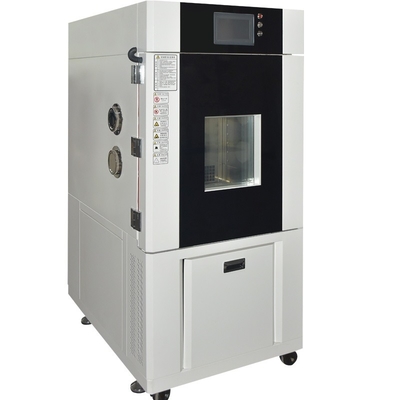

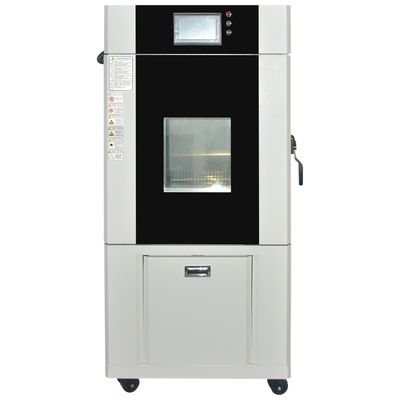

غرفة الاختبار المناخي لوحدة التحكم الإلكترونية للسيارة وكمبيوتر السيارة

1اسم المنتج والغرض

2خصائص المنتج

القدرة على تغيير درجة الحرارة بسرعة فائقة

• الدرجات الحرارية عالية السرعة
  • هذه الغرف الاختبارية المخصصة قادرة على تحقيق معدلات تغير درجة الحرارة السريعة للغاية، عادة ما تتراوح من 20 درجة مئوية / دقيقة إلى 150 درجة مئوية / دقيقة.هذا الارتفاع السريع أمر حاسم لتحاكي المواقف الحقيقية حيث تشهد وحدات التحكم في السيارة والحواسيب تقلبات فجائية في درجة الحرارةعلى سبيل المثال، عندما تكون السيارة متوقفة في الشمس ثم تقود إلى منطقة مظلمة وأكثر برودة، يمكن أن تتغير درجة حرارة ECU وكمبيوتر السيارة بسرعة.القدرة على التحكم بدقة في معدل تغير درجة الحرارة يضمن اختبار موثوق به لردود الأجزاء.
• نطاق درجة حرارة واسع
  • نطاق درجة الحرارة لهذه الغرف الاختبارية المخصصة عادة ما يكون واسعًا ، يمتد من - 70 درجة مئوية إلى + 125 درجة مئوية. يغطي هذا النطاق الواسع الظروف الحرارية القاسية التي قد تواجهها هذه المكونات.في المناخ البارد، قد تحتاج لجهاز التحكم في الكمبيوتر والكمبيوتر للسيارة إلى العمل في درجات حرارة أقل من الصفر ، بينما في المناخات الحارة أو أثناء القيادة المكثفة ،يمكن أن تصل إلى درجات حرارة عالية نسبيا بسبب الحرارة التي يولدها المحرك وتشغيل المكوناتتتيح قدرة غرفة الاختبار على الوصول إلى هذه درجات الحرارة القصوى اختبارًا شاملًا لأداء المكونات عبر مجموعة واسعة من الظروف.

تحكم دقيق في درجة الحرارة

• تنظيم دقيق لدرجة الحرارة
  • على الرغم من التغيرات السريعة في درجة الحرارة، تحتفظ غرف الاختبار المخصصة بمستوى عال من دقة درجة الحرارة. دقة التحكم في درجة الحرارة عادة ما تكون ضمن ± 0.2 درجة مئوية.هذه الدقة حيوية لأن حتى أدنى اختلاف في درجة الحرارة يمكن أن يؤثر على أداء وموثوقية وحدات تحكم محمول للسيارات وأجهزة الكمبيوترعلى سبيل المثال، يمكن أن يؤثر تغير صغير في درجة الحرارة على الميكروإلكترونيات داخل هذه المكونات، مما يؤدي إلى أخطاء في معالجة البيانات أو الاتصالات.من خلال ضمان تنظيم دقيق لدرجة الحرارة، تكون نتائج الاختبار موثوقة ومتسقة، مما يسمح بمقارنات ذات مغزى وتحليل سلوك المكونات في سيناريوهات مختلفة لتغير درجة الحرارة.
• توزيع درجة حرارة موحدة
  • تم تصميم داخل غرفة الاختبار المخصصة لتوفير توزيع درجة حرارة موحدة في جميع أنحاء حجم الاختبار.وأجهزة استشعار درجة الحرارة المتعددة تعمل في وئام لضمان أن اختلاف درجة الحرارة داخل الغرفة هو عادة داخل ± 0.5 درجة مئوية. هذه التكافؤة ضرورية لتحقيق اختبار دقيق، حيث يضمن تعرض جميع أجزاء ECU و جهاز الكمبيوتر للسيارة لنفس ظروف درجة الحرارة،إزالة أي تحيز في نتائج الاختبار.

ملفات تعريف اختبار قابلة للتخصيص

• تسلسلات درجة الحرارة القابلة للبرمجة
  • يتمتع المشغلون بالمرونة لإنشاء ملفات تعريف اختبار قابلة للتخصيص للغاية تحاكي سيناريوهات انتقال درجة الحرارة المعقدة والواقعية.هذه الملفات يمكن أن تشمل دورات متعددة من التغيرات السريعة في درجة الحرارة، قفزات مفاجئة في درجة الحرارة، أو ارتفاع تدريجي، اعتمادا على المتطلبات المحددة للمكون الذي يتم اختباره.يمكن تصميم ملف اختبار لمحاكاة تغيرات درجة الحرارة التي تعاني منها ECU خلال يوم القيادة، بما في ذلك البدء بالبرد في الصباح، والتعرض لظروف الحرارة العالية أثناء حركة المرور في منتصف النهار، وفترة تبريد في المساء.
  • القدرة على برمجة ملامح الاختبار المخصصة هذه تسمح بتقييم أكثر شمولا لأداء المكونات في ظل ظروف العالم الحقيقي.تمكن الشركات المصنعة من تحديد المشكلات المحتملة التي قد تنشأ أثناء الاستخدام الفعلي وتطوير استراتيجيات لمعالجتها، مثل تحسين الإدارة الحرارية لـ ECU أو تحسين نظام التبريد لجهاز الكمبيوتر في السيارة.
• المكون - التخصيص المحدد
  • يمكن تخصيص غرف الاختبار هذه لتلبية الأبعاد والمتطلبات المحددة لمحركات الكمبيوتر والحواسيب الخاصة بالسيارات.يمكن تصميم مصابيح ومحافظات متخصصة للحفاظ على المكونات في مكانها أثناء الاختبار، وضمان المواءمة الصحيحة والتعرض لتغيرات درجة الحرارة. بالإضافة إلى ذلك يمكن تجهيز غرفة الاختبار مع واجهات اتصال كهربائية مصممة خصيصا وأنظمة مراقبة البيانات.هذه تسمح بمراقبة الخصائص الكهربائية للمكونات في الوقت الحقيقي، مثل الجهد، والتيار، وسلامة الإشارة، خلال اختبارات تغير درجة الحرارة.

ميزات السلامة

• الحماية من الحرارة المفرطة
  • غرف الاختبار المخصصة مجهزة بأنظمة حماية متقدمة من زيادة درجة الحرارة. في حالة عطل أو زيادة غير متوقعة في درجة الحرارة،يطفئ النظام تلقائيًا عناصر التدفئة أو التبريد لمنع تلف المكونات وغرفة الاختبار نفسهاهذه الميزة تضمن سلامة عملية الاختبار وتحمي وحدات تحكم الكمبيوتر والحواسيب القيمة من التدمير بسبب الإفراط في الحرارة.
• تدابير السلامة الكهربائية وEMC
  • ونظرا للطبيعة الكهربائية والكهرومغناطيسية لمحركات الكمبيوتر الالكترونية في السيارات وأجهزة الكمبيوتر في السيارات، تم تصميم غرف الاختبار مع تدابير صارمة للسلامة الكهربائية والكهرومغناطيسية (EMC).وهذا يشمل الترتيب المناسب، حماية من التيار الزائد، حماية من الدائرة القصيرة، والدرع الكهرومغناطيسي. These safety features protect the operators from electrical hazards and ensure that the test chamber and the components being tested do not interfere with each other's electrical and electromagnetic performance.

تشغيل ومراقبة سهلة الاستخدام

• واجهة التحكم البديهي
  • تم تجهيز غرفة الاختبار المخصصة بواجهة تحكم بديهية تبسط عملية التشغيل. تتيح الواجهة للمشغلين تعيين وتعديل معايير الاختبار بسهولة ،مثل معدلات تغير درجة الحرارة، درجات الحرارة المستهدفة، ومدة الاختبار، ومواصفات الاختبار. كما يوفر عرضًا واضحًا لحالة الاختبار الحالية، بما في ذلك درجة الحرارة الفعلية ووقت الاختبار المنصرم، وأي رسائل خطأ.التصميم سهل الاستخدام يضمن أن حتى المشغلين مع خبرة تقنية محدودة يمكن أن تجري بفعالية الاختبارات على ECU السيارة وأجهزة الكمبيوتر السيارة.
• المراقبة والتحكم عن بعد
  • العديد من نماذج غرف الاختبار المخصصة توفر قدرات مراقبة ومراقبة عن بعد. هذه الميزة مفيدة للغاية لمصنعي السيارات والمهندسين وفرق مراقبة الجودة،حيث أنها تسمح لهم بمراقبة تقدم الاختبار وتعديل معايير الاختبار من موقع بعيد، مثل مكتب أو مركز تحكم. هذا مفيد بشكل خاص للاختبارات طويلة الأجل أو عندما يتم إجراء العديد من الاختبارات في وقت واحد.المراقبة والتحكم عن بعد تمكن التدخل في الوقت المناسب في حالة وجود أي مشاكللضمان سير عملية الاختبار بسلاسة وكفاءة.

3معايير محددة

• النموذج	FC-150	FC-270	FC-456	FC-1000
  الأبعاد الداخلية ((W x D x H) mm	50 × 75 × 60	60 × 90 × 50	80 × 95 × 60	100 × 100 × 100
  الأبعاد الخارجية ((W x D x H) mm	105 × 181 × 140	115 × 200 × 165	135 × 210 × 170	154 × 202 × 176
  مواد داخلية	#304 الفولاذ المقاوم للصدأ
  المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
  نطاق الحرارة	+ 150°C ~ - 70 °C
  دقة الحرارة °C	0.01
  استقرار درجة الحرارة في درجة مئوية	± 0.3
  درجة حرارة عالية °C	100	100	100	100
  وقت التسخين (دقيقة)	20	30	30	30
  الحرارة المنخفضة	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70
  وقت التبريد (دقيقة)	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70
  نظام الدوران الهوائي	نظام الحمل الميكانيكي
  نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
  نظام التدفئة	Sus304 فولاذ المقاوم للصدأ
  جهاز التحكم	لوحة اللمس
  متطلبات الطاقة الكهربائية	3 مراحل 380 فولت ± 10% 50/60 هرتز
  جهاز الأمان	النافذة الزجاجية، فتحة الاختبار 50 ملم، مصباح مؤشر العمل، إضاءة مربع، رف بين الطبقات * 2 قطعة، حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم،حماية حمولة نظام التدفئة، حماية الحمل من زيادة درجة الحرارة، مصباح مؤشر العطل

4وظائف المنتج

• تقييم الأداء
  • من خلال تعريض وحدات التحكم الإلكترونية للسيارات وأجهزة الكمبيوتر للسيارات للانتقال السريع للحرارة، تساعد غرف الاختبار المخصصة في تقييم أدائها في ظل ظروف ديناميكية.وهذا يشمل تقييم المعلمات مثل سرعة المعالجة، دقة تخزين البيانات واستردادها، وامتثال بروتوكول الاتصال، والقدرة على التحكم في وظائف مختلفة للسيارة.يمكن أن تؤثر التغيرات السريعة في درجة الحرارة على سرعة ساعة المعالج الصغير، مما يؤدي إلى تأخير في التحكم في وظائف المحرك أو أنظمة السلامة.يمكن للمصنعين فهم كيفية تأثير أداء المكونات وإجراء تحسينات لتحسين أدائها العام.
• اختبار الموثوقية
  • يمكن استخدام غرف الاختبار المخصصة لاختبار موثوقية وحدات تحكم الكمبيوتر والحواسيب في السيارات في ظل تغيرات درجة الحرارة السريعة.التعرض المتكرر لتغيرات درجة الحرارة الشديدة يمكن أن يسبب ضغوطا على الهياكل الداخلية للمكونات، مثل لوحات الدوائر المطبوعة، الدوائر المتكاملة، ووحدات الذاكرة.يمكن للمصنعين تحديد نقاط ضعف محتملة وتحسين متانة المكوناتهذا يساعد على ضمان أن هذه المكونات يمكن أن تتحمل صعوبات الاستخدام لفترة طويلة و ظروف القيادة المختلفة دون عطل.
• تحليل الإدارة الحرارية
  • أجهزة الكمبيوتر الالكترونية للسيارات وأجهزة الكمبيوتر للسيارات تولد الحرارة أثناء التشغيل، والإدارة الحرارية الفعالة أمر حاسم لأدائها ومدة عمرها.تسمح غرف الاختبار المخصصة للمصنعين بتحليل السلوك الحراري لهذه المكونات في ظل سيناريوهات مختلفة لتغير درجة الحرارةمن خلال مراقبة توزيع درجة الحرارة داخل المكونات وخصائص تبديد الحرارة ، يمكنهم تحسين نظام الإدارة الحرارية ، مثل تحسين تصميم المستنقعات الحرارية ،تحسين تدفق الهواء حول المكوناتأو تطبيق خوارزميات تبريد أكثر كفاءة.
• اختبار التوافق
  • في السيارات الحديثة، يجب أن تتواصل وحدات تحكم الكمبيوتر في السيارات وأجهزة الكمبيوتر في السيارات وتعمل في وئام مع مجموعة متنوعة من المكونات والأنظمة الأخرى.يمكن استخدام غرف الاختبار المخصصة لإجراء اختبارات التوافق بين هذه المكونات تحت التغيرات السريعة في درجة الحرارةهذا يساعد على ضمان أن وحدات تحكم الكمبيوتر وأجهزة الكمبيوتر في السيارات يمكنها الحفاظ على الاتصال المستقر والعمل بشكل صحيح عند تعرضها لظروف درجة حرارة مختلفة.حتى في وجود أجهزة إلكترونية أخرى في السيارة.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة
  • إن تصنيع غرف اختبار سرعة التغير المخصصة يتبع إجراءات مراقبة جودة صارمة. كل مكون، من جسم الغرفة ومواد العزل إلى أجهزة استشعار درجة الحرارة،إلكترونيات التحكم، وأنظمة الدورة الهوائية، يتم الحصول عليها من الموردين الموثوقين وتخضع للتفتيش والتجارب الدقيقة.
  • عملية التجميع يتم تنفيذها من قبل الفنيين ذوي المهارات العالية في بيئة نظيفة ومراقبة.يتم معايرة الغرفة والتحقق منها في مراحل متعددة أثناء الإنتاج لضمان دقة وأدائهاوهذا يشمل اختبار نظام التحكم في درجة الحرارة، أداء الدورة الهوائية، ووظائف جميع عناصر السلامة.
• شهادة الجودة والتحقق من صحة
  • لقد حصلت غرف اختبار معدل التغيير السريع المخصصة لدينا على شهادات الجودة ذات الصلة، مثل معايير ISO لمعدات اختبار البيئة ومعايير صناعة السيارات المحددة.كما تم التحقق منها من قبل مختبرات اختبار مستقلة لضمان استيفائها لمعايير الصناعة وتوفير نتائج اختبار دقيقة وموثوقة.
  • نحن نقوم باستمرار بتحديث وتحسين منتجاتنا بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء.هذا يضمن أن غرف الاختبار الخاصة بنا معدل التغيير السريع تبقى في طليعة تكنولوجيا اختبار الإلكترونيات السيارات.

6مجالات التطبيق وقصص النجاح

• إكيو التنمية
  • كان أحد شركات تصنيع السيارات يقوم بتطوير ECU جديد لسيارة هجينة. تم اختبار ECU في غرفة اختبار معدل التغيير السريع المخصصة لتقييم أدائه في ظل التغيرات السريعة في درجة الحرارة.أظهرت الاختبارات أن وحدة الاتصال في ECU كانت تواجه أخطاء عند درجات الحرارة العالية، والتي يمكن أن تعطل إمكانية التحكم في مجموعة القوة الهجينة للسيارة.تحسين الشركة المصنعة لإدارة الحرارة لوحدة الاتصال وتعزيز الحماية الكهرومغناطيسيةلقد اجتاز الـ ECU الجديد جميع الاختبارات اللاحقة وكان قادراً على الحفاظ على الاتصال المستقر حتى في ظروف درجات الحرارة القاسية، مما يضمن التشغيل السلس للسيارة الهجينة.
• تحديث جهاز الكمبيوتر في السيارة
  • كان مصنع أجهزة الكمبيوتر للسيارات يقوم بتحديث نظام المعلومات والترفيه الخاص به. تم اختبار جهاز الكمبيوتر الجديد للسيارة في غرفة اختبار مخصصة لضمان موثوقيته وأدائه في ظل التغيرات السريعة في درجة الحرارة.أظهرت الاختبارات أن القرص الصلب في جهاز الكمبيوتر في السيارة كان عرضة لتلف البيانات عند درجات الحرارة المنخفضة.ثم قام المصنع باستبدال القرص الصلب بقرص صلب أكثر مقاومة لدرجة الحرارة وأفضل خوارزميات معالجة البيانات في البرنامجلقد اجتاز جهاز الكمبيوتر الجديد جميع الاختبارات وقدم تجربة تسلية أكثر استقراراً وموثوقية لركاب السيارة.
• اختبار ECU نظام السلامة
  • كانت شركة متخصصة في أنظمة السلامة للسيارات تختبر ECU لنظام مساعدة السائق المتقدم (ADAS).تم تعريض ECU لتغيرات درجة حرارة سريعة في غرفة الاختبار المخصصة لمحاكاة ظروف القيادة في العالم الحقيقيأظهرت الاختبارات مشاكل في خوارزمية اندماج أجهزة التحكم في الكمبيوتر عند درجات الحرارة العالية، والتي يمكن أن تؤدي إلى إنذارات كاذبة أو فشل في نظام ADAS.بعد ذلك ، قامت الشركة بتحسين الخوارزمية وتحسين نظام تبريد ECUلقد اجتازت ECU المحدثة جميع الاختبارات و قدمت أداء دقيق و موثوق به في نظام ADAS ، مما يعزز سلامة السيارة.

7الخدمة والدعم

• الاستشارات التقنية قبل البيع
  • Our team of automotive electronics testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsنحن نقدم عرضا و جلسات تدريبية لتعريف العملاء مع تشغيل ووظائف الغرفة قبل الشراء.ونحن نساعد أيضا في اختيار نموذج الغرفة المناسبة ومعلمات الاختبار على أساس متطلبات العميل.
• خدمة ما بعد البيع والصيانة
  • نحن نقدم خدمة شاملة بعد البيع بما في ذلك التثبيت في الموقع و التشغيل فريقنا من الفنيين ذوي الخبرة متاح للصيانة المنتظمةوإصلاحات الطوارئنحن نقدم قطع الغيار الأصلية والترقية في الوقت المناسب لضمان الأداء طويل الأجل وموثوقية الغرفة.
  • نحن نقدم أيضا عقود الخدمة التي تشمل الصيانة الوقائية والدعم الفني الأولوي.هدفنا هو ضمان أن عملائنا 'مخصصة غرفة اختبار معدل التغيير السريع دائما في حالة عمل مثالية، مما يوفر نتائج اختبار دقيقة وموثوق بها.
• التدريب والدعم التقني
  • نقوم بإجراء برامج تدريبية للمستخدمين الجدد لضمان قدرتهم على تشغيل غرفة اختبار معدل التغيير السريع المخصصة وتفسير نتائج الاختبار بفعالية.فريق الدعم الفني لدينا متاح 24/7 للإجابة على الأسئلة، وتوفير المساعدة في استكشاف الأخطاء، وتقديم إرشادات حول تحسين طريقة الاختبار.
  • نحن أيضا نقدم تحديثات البرمجيات ودعم أنظمة التحكم والمراقبة في الغرفة لإبقائها متطورة مع أحدث الميزات والتكنولوجيات.
