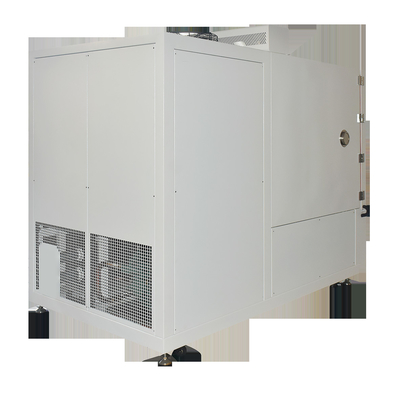

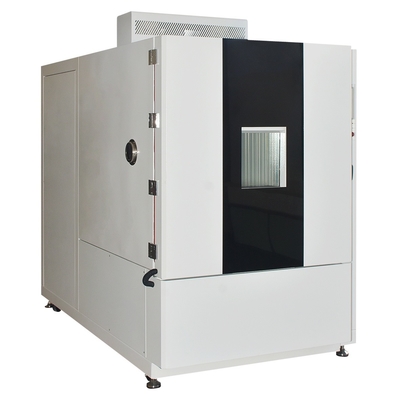

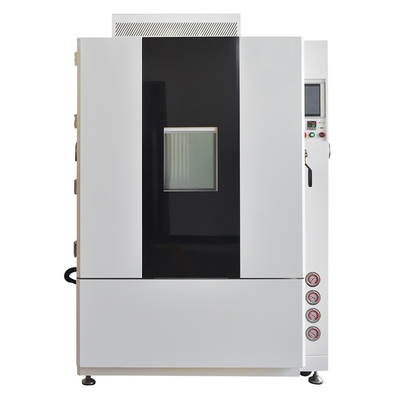

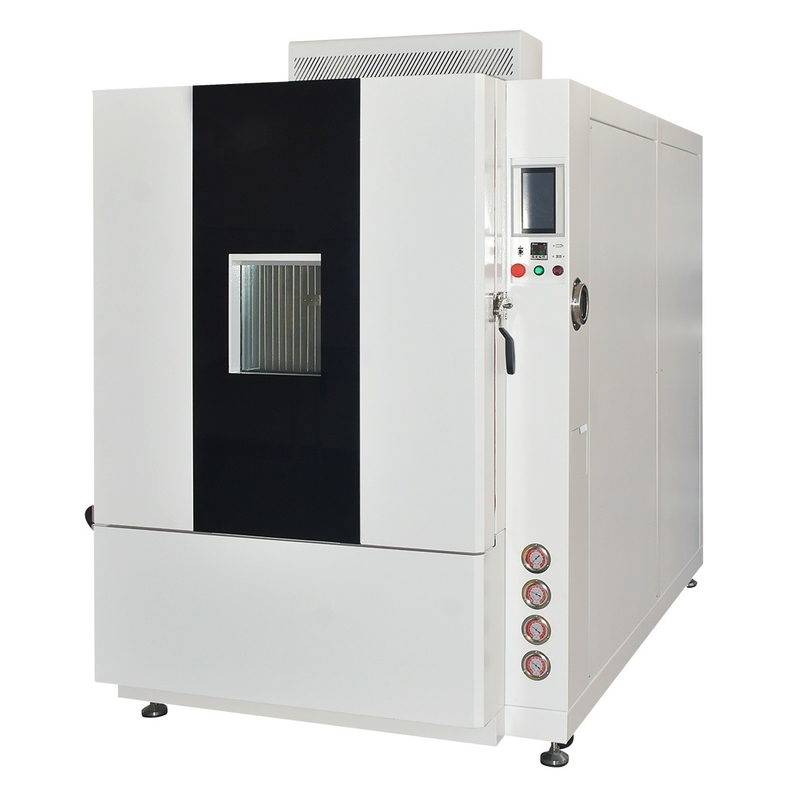

صناعة الطيران والفضاء غرفة دورة حرارية سريعة السرعة العالية درجة الحرارة

1اسم المنتج والغرض

2خصائص المنتج

القدرة على تغيير درجة الحرارة بسرعة فائقة

• الدرجات الحرارية عالية السرعة
  • هذه الغرف الاختبارية المخصصة قادرة على تحقيق معدلات تغير درجة الحرارة السريعة للغاية، عادة ما تتراوح من 20 درجة مئوية / دقيقة إلى 150 درجة مئوية / دقيقة.هذا الارتفاع في السرعة حاسمة لتحاكي بدقة سيناريوهات العالم الحقيقي حيث تشهد مكونات الطائرة تقلبات فجائية في درجة الحرارةعلى سبيل المثال، عندما ترتفع الطائرة أو تنزل بسرعة، يمكن أن تتغير درجة حرارة الأجنحة ومعدات الهبوط بشكل كبير في فترة قصيرة.القدرة على التحكم بدقة في معدل تغير درجة الحرارة يضمن اختبار موثوق به لردود الأجزاء.
• نطاق درجة حرارة واسع
  • نطاق درجة الحرارة لهذه الغرف الاختبارية المخصصة عادة ما يكون واسعًا ، يمتد من - 60 درجة مئوية إلى + 200 درجة مئوية. يغطي هذا النطاق الواسع الظروف الحرارية القاسية التي تستخدمها محركات الطائرات والأجنحةوالعربة الهبوطية قد تواجهفي ارتفاعات عالية، يمكن أن تنخفض درجة الحرارة إلى أقل بكثير من - 50 درجة مئوية، في حين أثناء تشغيل المحرك، يمكن أن تصل درجات الحرارة للمكونات إلى أكثر من 150 درجة مئوية.قدرة غرفة الاختبار على الوصول إلى هذه درجات الحرارة القصوى تسمح لاختبار شامل لأداء المكونات عبر مجموعة واسعة من الظروف.

تحكم دقيق في درجة الحرارة

• تنظيم دقيق لدرجة الحرارة
  • على الرغم من التغيرات السريعة في درجة الحرارة، تحتفظ غرف الاختبار المخصصة بمستوى عال من دقة درجة الحرارة. دقة التحكم في درجة الحرارة عادة ما تكون ضمن ± 0.5 درجة مئوية.هذه الدقة حيوية لأن حتى اختلافات درجة الحرارة الصغيرة يمكن أن يكون لها تأثير كبير على أداء وسلامة مكونات الطائرةعلى سبيل المثال ، يمكن أن يؤثر تغير طفيف في درجة الحرارة على خصائص المواد في الأجنحة ، مما قد يؤدي إلى مشاكل هيكلية.نتائج الاختبار موثوقة ومتسقة، مما يسمح بمقارنات ذات مغزى وتحليل سلوك المكونات في ظل سيناريوهات تغير درجة الحرارة المختلفة.
• توزيع درجة حرارة موحدة
  • تم تصميم داخل غرفة الاختبار المخصصة لتوفير توزيع درجة حرارة موحدة في جميع أنحاء حجم الاختبار.وأجهزة استشعار درجة الحرارة المتعددة تعمل في وئام لضمان أن اختلاف درجة الحرارة داخل الغرفة هو عادة داخل ± 1 °Cهذا التوحيد ضروري لتحقيق اختبار دقيق، لأنه يضمن تعرض جميع أجزاء المكونات لنفس ظروف درجة الحرارة، مما يلغي أي تحيز في نتائج الاختبار.

ملفات تعريف اختبار قابلة للتخصيص

• تسلسلات درجة الحرارة القابلة للبرمجة
  • يتمتع المشغلون بالمرونة لإنشاء ملفات تعريف اختبار قابلة للتخصيص للغاية تحاكي سيناريوهات انتقال درجة الحرارة المعقدة والواقعية.هذه الملفات يمكن أن تشمل دورات متعددة من التغيرات السريعة في درجة الحرارة، قفزات مفاجئة في درجة الحرارة، أو ارتفاع تدريجي، اعتمادا على المتطلبات المحددة للمكون الذي يتم اختباره.يمكن تصميم ملف تعريف اختبار لمحاكاة تغيرات درجة الحرارة التي يعاني منها محرك الطائرة خلال رحلة نموذجية، بما في ذلك مراحل البدء والرحلة والهبوط.
  • القدرة على برمجة ملامح الاختبار المخصصة هذه تسمح بتقييم أكثر شمولا لأداء المكونات في ظل ظروف العالم الحقيقي.تمكن الشركات المصنعة من تحديد المشكلات المحتملة التي قد تنشأ أثناء الاستخدام الفعلي وتطوير استراتيجيات لمعالجتها، مثل تحسين نظام إدارة الحرارة للمحرك أو تعزيز التصميم الهيكلي للجناح.
• المكون - التخصيص المحدد
  • يمكن تخصيص غرف الاختبار هذه لتلبية الأبعاد والمتطلبات المحددة لمحركات الطائرات والأجنحة ومعدات الهبوط.يمكن تصميم مصابيح ومحافظات متخصصة للحفاظ على المكونات في مكانها أثناء الاختبار، لضمان الموازنة المناسبة والتعرض لتغيرات درجة الحرارة.يمكن تجهيز غرفة الاختبار بأنظمة مراقبة مصممة خصيصًا لجمع بيانات مفصلة حول أداء المكونات، مثل مستويات الإجهاد والتكوين والاهتزاز ، أثناء اختبارات تغير درجة الحرارة.

ميزات السلامة

• الحماية من الحرارة المفرطة
  • غرف الاختبار المخصصة مجهزة بأنظمة حماية متقدمة من زيادة درجة الحرارة. في حالة عطل أو زيادة غير متوقعة في درجة الحرارة،يطفئ النظام تلقائيًا عناصر التدفئة أو التبريد لمنع تلف المكونات وغرفة الاختبار نفسهاهذه الميزة تضمن سلامة عملية الاختبار وتحمي مكونات الطائرة القيمة من التدمير بسبب الإفراط في الحرارة.
• تدابير السلامة الميكانيكية والهيكلية
  • بالنظر إلى الطبيعة الميكانيكية والهيكلية لمحركات الطائرات والأجنحة وسلسلة الهبوط، يتم تصميم غرف الاختبار مع اتخاذ تدابير أمنية صارمة.وهذا يشمل ترسانة مناسبة ودعم للمكونات، حماية الحمل الزائد للأنظمة الميكانيكية، والفحوصات على سلامة الهيكل.هذه العناصر الأمنية تحمي المشغلين من المخاطر المحتملة وتضمن التشغيل الموثوق لغرفة الاختبار والمكونات التي يتم اختبارها.

تشغيل ومراقبة سهلة الاستخدام

• واجهة التحكم البديهي
  • تم تجهيز غرفة الاختبار المخصصة بواجهة تحكم بديهية تبسط عملية التشغيل. تتيح الواجهة للمشغلين تعيين وتعديل معايير الاختبار بسهولة ،مثل معدلات تغير درجة الحرارة، درجات الحرارة المستهدفة، ومدة الاختبار، ومواصفات الاختبار. كما يوفر عرضًا واضحًا لحالة الاختبار الحالية، بما في ذلك درجة الحرارة الفعلية ووقت الاختبار المنصرم، وأي رسائل خطأ.التصميم سهل الاستخدام يضمن أن حتى المشغلين الذين لديهم خبرة تقنية محدودة يمكنهم إجراء اختبارات فعالة على مكونات الطائرات.
• المراقبة والتحكم عن بعد
  • العديد من نماذج غرف الاختبار المخصصة تقدم قدرات مراقبة ومراقبة عن بعد. هذه الميزة مفيدة للغاية لمصنعي الطيران والفضاء والمهندسين وفرق مراقبة الجودة،حيث أنها تسمح لهم بمراقبة تقدم الاختبار وتعديل معايير الاختبار من موقع بعيد، مثل مكتب أو مركز تحكم. هذا مفيد بشكل خاص للاختبارات طويلة الأجل أو عندما يتم إجراء العديد من الاختبارات في وقت واحد.المراقبة والتحكم عن بعد تمكن التدخل في الوقت المناسب في حالة وجود أي مشاكللضمان سير عملية الاختبار بسلاسة وكفاءة.

3معايير محددة

• النموذج	FC-150	FC-270	FC-456	FC-1000
  الأبعاد الداخلية ((W x D x H) mm	50 × 75 × 60	60 × 90 × 50	80 × 95 × 60	100 × 100 × 100
  الأبعاد الخارجية ((W x D x H) mm	105 × 181 × 140	115 × 200 × 165	135 × 210 × 170	154 × 202 × 176

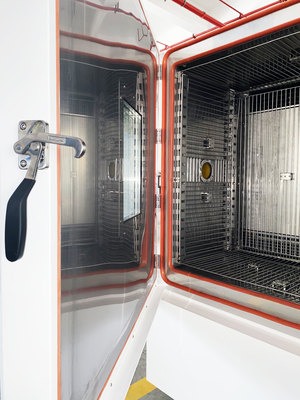

  مواد داخلية	#304 الفولاذ المقاوم للصدأ
  المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
  نطاق الحرارة	+ 150°C ~ - 70 °C
  دقة الحرارة °C	0.01
  استقرار درجة الحرارة في درجة مئوية	± 0.3
  درجة حرارة عالية °C	100	100	100	100
  وقت التسخين (دقيقة)	20	30	30	30
  الحرارة المنخفضة	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70	0، -40 ، -70
  وقت التبريد (دقيقة)	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70	20، 50 ، 70
  نظام الدوران الهوائي	نظام الحمل الميكانيكي
  نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
  نظام التدفئة	Sus304 فولاذ المقاوم للصدأ
  جهاز التحكم	لوحة اللمس
  متطلبات الطاقة الكهربائية	3 مراحل 380 فولت ± 10% 50/60 هرتز
  جهاز الأمان	النافذة الزجاجية، فتحة الاختبار 50 ملم، مصباح مؤشر العمل، إضاءة مربع، رف بين الطبقات * 2 قطعة، حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم،حماية حمولة نظام التدفئة، حماية الحمل من زيادة درجة الحرارة، مصباح مؤشر العطل

4وظائف المنتج

• تقييم الأداء
  • من خلال تعريض محركات الطائرات والأجنحة ومعدات الهبوط للتحولات السريعة في درجة الحرارة، تساعد غرف الاختبار المخصصة في تقييم أدائها في ظل ظروف ديناميكية.وهذا يشمل تقييم المعلمات مثل قوة دفع المحرك، كفاءة استهلاك الوقود، ووحدة هيكلية الجناح، ووظائف عربة الهبوط. على سبيل المثال، يمكن أن تؤثر التغيرات السريعة في درجة الحرارة على عملية الاحتراق في المحرك،مما يؤدي إلى انخفاض الدفع أو زيادة استهلاك الوقودمن خلال قياس هذه المعلمات، يمكن للمصنعين فهم كيفية تأثير أداء المكونات وإجراء تحسينات لتحسين أدائها العام.
• اختبار الموثوقية
  • يمكن استخدام غرف الاختبار المخصصة لاختبار موثوقية مكونات الطائرات تحت التغيرات السريعة في درجة الحرارة.التعرض المتكرر لتغيرات درجة الحرارة الشديدة يمكن أن يسبب ضغوطا على الهياكل الداخلية للمكونات، مثل شفرات التوربينات للمحرك، والمواد المركبة للجناحات، والأنظمة الهيدروليكية للدراجة الهبوطية.يمكن للمصنعين تحديد نقاط ضعف محتملة وتحسين متانة المكوناتهذا يساعد على ضمان أن هذه المكونات يمكن أن تتحمل صعوبات الاستخدام على المدى الطويل وظروف الطيران المختلفة دون فشل.
• تحليل الإدارة الحرارية
  • إن محركات الطائرات وأجنحتها ومعدات الهبوط تولد أو تتعرض لكميات كبيرة من الحرارة أثناء التشغيل. إن الإدارة الحرارية الفعالة أمر حاسم لأدائها ومدة عمرها.تسمح غرف الاختبار المخصصة للمصنعين بتحليل السلوك الحراري لهذه المكونات في ظل سيناريوهات مختلفة لتغير درجة الحرارةمن خلال مراقبة توزيع درجة الحرارة داخل المكونات وخصائص تبديد الحرارة ، يمكنهم تحسين نظام إدارة الحرارة ،مثل تحسين نظام تبريد المحرك، وتعزيز عزل الأجنحة، أو ضمان استبعاد الحرارة المناسبة في عربة الهبوط.
• تقييم السلامة
  • السلامة هي الأولوية القصوى في صناعة الطيران والفضاء. يمكن استخدام غرف الاختبار المخصصة لتقييم سلامة مكونات الطائرات تحت التغيرات السريعة في درجة الحرارة.من خلال محاكاة ظروف درجات الحرارة القصوى وسيناريوهات الفشل المحتملة، يمكن للمصنعين تحديد أي مخاطر للسلامة وتطوير تدابير مضادة مناسبة. وهذا يشمل ضمان سلامة الهيكل للمكونات، وموثوقية الأنظمة الحيوية،والقدرة على تحمل حالات الطوارئ.

5.الإنتاج وضمان الجودة

• عملية تصنيع صارمة
  • إن تصنيع غرف اختبار سرعة التغير المخصصة يتبع إجراءات مراقبة جودة صارمة. كل مكون، من جسم الغرفة ومواد العزل إلى أجهزة استشعار درجة الحرارة،إلكترونيات التحكم، وأنظمة الدورة الهوائية، يتم الحصول عليها من الموردين الموثوقين وتخضع للتفتيش والتجارب الدقيقة.
  • عملية التجميع يتم تنفيذها من قبل الفنيين ذوي المهارات العالية في بيئة نظيفة ومراقبة.يتم معايرة الغرفة والتحقق منها في مراحل متعددة أثناء الإنتاج لضمان دقة وأدائهاوهذا يشمل اختبار نظام التحكم في درجة الحرارة، أداء الدورة الهوائية، ووظائف جميع عناصر السلامة.
• شهادة الجودة والتحقق من صحة
  • لقد حصلت غرف اختبار معدل التغيير السريع المخصصة لدينا على شهادات الجودة ذات الصلة ، مثل معايير ISO لمعدات اختبار البيئة ومعايير صناعة الطيران المحددة.كما تم التحقق منها من قبل مختبرات اختبار مستقلة لضمان استيفائها لمعايير الصناعة وتوفير نتائج اختبار دقيقة وموثوقة.
  • نحن نقوم باستمرار بتحديث وتحسين منتجاتنا بناءً على أحدث التطورات التكنولوجية وتعليقات العملاء.هذا يضمن أن غرف الاختبار الخاصة بنا بسرعة تغيير معدل الاختبار لا تزال في طليعة تكنولوجيا اختبار المكونات الفضائية.

6مجالات التطبيق وقصص النجاح

• تطوير محركات الطائرات
  • كان مصنع محركات طائرات رائد يطور محركًا جديدًا عالي الدفع.تم اختبار المحرك في غرفة اختبار معدل التغيير السريع المخصصة لتقييم أدائه تحت التغيرات السريعة في درجة الحرارةأظهرت الاختبارات أن شفرات التوربين تعاني من ضغوط مفرطة عند درجات الحرارة العالية، مما قد يؤدي إلى فشل مبكر.تحسن الشركة المصنعة تكوين المواد وتصميم شفرات التوربين، وكذلك نظام تبريد المحرك. اجتاز المحرك الجديد جميع الاختبارات اللاحقة وأظهر تحسن الأداء والموثوقية في ظل ظروف درجات الحرارة المختلفة.
• تحسين تصميم الجناح
  • كان مصنع جناح طائرة يعمل على تصميم جناح جديد لطائرة طويلة المدى.تم اختبار الأجنحة في غرفة الاختبار المخصصة لتقييم سلامتها الهيكلية تحت التغيرات السريعة في درجة الحرارةأظهرت الاختبارات أن المواد المركبة المستخدمة في الأجنحة كانت عرضة للتشطيب عند درجات الحرارة المنخفضة.ثم قام المصنع بتطوير مادة مركبة جديدة مع مقاومة درجة حرارة محسنة وتحسين عملية الارتباط بين الطبقاتنجح تصميم الجناح المحدث في جميع الاختبارات وقدم أداءً أفضل ومتانة في ظروف الطيران المختلفة.
• تحسين موثوقية أجهزة الهبوط
  • كان مصنع معدات الهبوط يتطلع إلى تحسين موثوقية أنظمة معدات الهبوط.تم اختبار مكونات عربة الهبوط في غرفة اختبار معدل التغيير السريع المخصصة لمحاكاة تغيرات درجة الحرارة التي تعاني منها أثناء الإقلاعاختبارات كشفت عن مشاكل مع الختم الهيدروليكي، والتي كانت تسرب في درجات حرارة عالية.ثم قام المصنع بتطوير نوع جديد من الختم الهيدروليكي مع تحسين مقاومة الحرارة ومتانةنجح نظام العجلات المحدّثة في جميع الاختبارات وقدم أداءً أكثر موثوقية في ظروف تشغيل مختلفة.

7الخدمة والدعم

• الاستشارات التقنية قبل البيع
  • Our team of aerospace testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsنحن نقدم عرضا و جلسات تدريبية لتعريف العملاء مع تشغيل ووظائف الغرفة قبل الشراء.ونحن نساعد أيضا في اختيار نموذج الغرفة المناسبة ومعلمات الاختبار على أساس متطلبات العميل.
• خدمة ما بعد البيع والصيانة
  • نحن نقدم خدمة شاملة بعد البيع بما في ذلك التثبيت في الموقع و التشغيل فريقنا من الفنيين ذوي الخبرة متاح للصيانة المنتظمةوإصلاحات الطوارئنحن نقدم قطع الغيار الأصلية والترقية في الوقت المناسب لضمان الأداء طويل الأجل وموثوقية الغرفة.
  • نحن نقدم أيضا عقود الخدمة التي تشمل الصيانة الوقائية والدعم الفني الأولوي.هدفنا هو ضمان أن عملائنا 'مخصصة غرفة اختبار معدل التغيير السريع دائما في حالة عمل مثالية، مما يوفر نتائج اختبار دقيقة وموثوق بها.
• التدريب والدعم التقني
  • نقوم بإجراء برامج تدريبية للمستخدمين الجدد لضمان قدرتهم على تشغيل غرفة اختبار معدل التغيير السريع المخصصة وتفسير نتائج الاختبار بفعالية.فريق الدعم الفني لدينا متاح 24/7 للإجابة على الأسئلة، وتوفير المساعدة في استكشاف الأخطاء، وتقديم إرشادات حول تحسين طريقة الاختبار.
  • نحن أيضا نقدم تحديثات البرمجيات ودعم أنظمة التحكم والمراقبة في الغرفة لإبقائها متطورة مع أحدث الميزات والتكنولوجيات.
