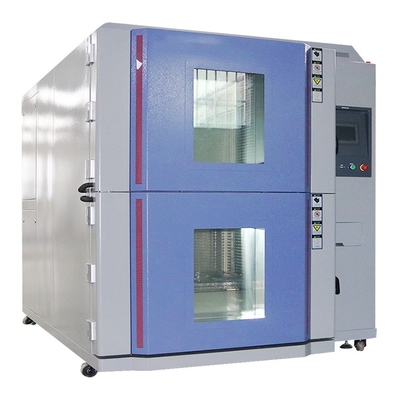

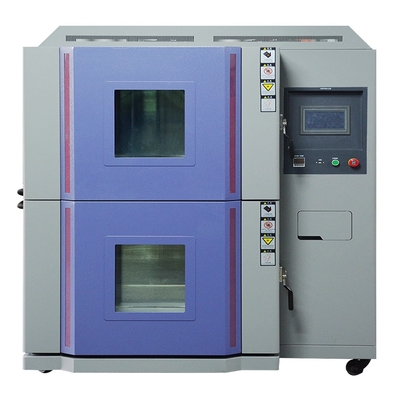

غرفة الصدمة الحرارية ذات السعة الكبيرة للمعدات الإلكترونية في الفضاء الجوي

الاسم التجاري:	PRECISION
رقم الطراز:	TSC-150
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO

دعم مخصص:

OEM ODM

نطاق درجة الحرارة:

+150~-70 درجة مئوية

مادة داخلية:

304 من الفولاذ المقاوم للصدأ

المواد الخارجية:

مسحوق مطلي #304 من الفولاذ المقاوم للصدأ

توحيد درجة الحرارة ℃:

0.01

تجانس الرطوبة % RH:

0.1

استقرار درجة الحرارة:

± 0.3

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

غرفة الصدمة الحرارية ذات السعة الكبيرة,غرفة الصدمة الحرارية للمعدات الإلكترونية,غرفة الصدمة الحرارية للمعدات الإلكترونية للطيران

Electronic Equipment Thermal Shock Chamber

Aerospace Electronic Equipment Thermal Shock Chamber

وصف المنتج

غرفة اختبار الصدمة الحرارية للمعدات الإلكترونية للطيران والفضاء

1مقدمة

في صناعة الطيران والفضاء، تعتبر موثوقية وأداء المعدات الإلكترونية حاسمة للعمل الآمن والناجح للطائرات والمركبات الفضائية.يتم تعريض المعدات الإلكترونية في مجال الفضاء الجوي لتغيرات درجة الحرارة الشديدة خلال مراحل الطيران المختلفةمن البرد في المرتفعات العالية إلى الحرارة الناتجة أثناء إعادة الدخولغرفة اختبار الصدمات الحرارية المخصصة لدينا هي حل متطور مصمم لتلبية متطلبات الاختبار الفريدة لهذه المعدات المتخصصةهذه الغرفة المتقدمة تسمح بمحاكاة دقيقة للظروف الحرارية القاسية التي تواجه المعدات الإلكترونية في مجال الطيرانالسماح للمصنعين بتقييم وتعزيز أداء منتجاتهم ومتانتها.

2الخصائص الرئيسية

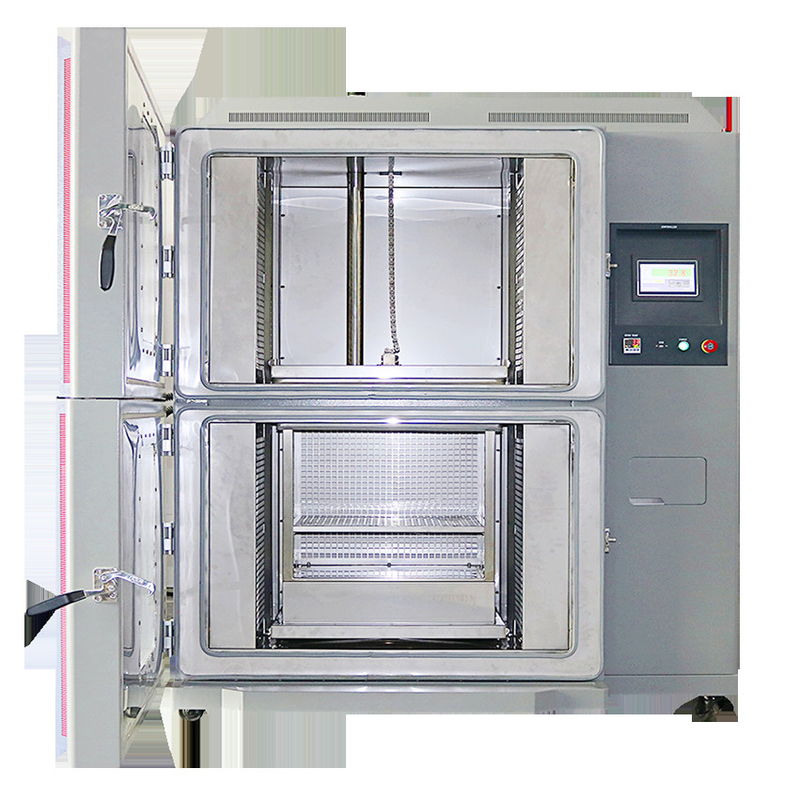

2.1 الدقة الثانية - تحكم درجة حرارة المنطقة

في قلب غرفة الاختبار هذه تصميم منطقتين يقدم دقة لا مثيل لها في تنظيم درجة الحرارةتم تصميم المنطقة 1 لتكرار درجات الحرارة الباردة التي تعاني منها على ارتفاعات عالية، عادة ما تتراوح بين - 70 درجة مئوية إلى - 20 درجة مئوية بدقة ملحوظة من ± 0.2 درجة مئوية. المنطقة 2، من ناحية أخرى،مكرسة لمحاكاة درجات الحرارة الدافئة نسبيا وغالبا ما تكون أكثر تنوعا أثناء الإقلاع، الهبوط، والمناورات أثناء الطيران، تغطي نطاقا من 30 درجة مئوية إلى 150 درجة مئوية بنفس دقة ± 0.2 درجة مئوية.هذا المستوى من الدقة يضمن أن المعدات الإلكترونية في مجال الطيران يمكن اختبارها في مجموعة واسعة من الظروف الحرارية الواقعية، محاكاة عن كثب تقلبات درجة الحرارة الفعلية التي سوف تواجهها خلال حياتها التشغيلية.

2.2 الانتقال الحراري السريع

واحدة من أبرز سمات هذه الغرفة هي قدرتها على تحقيق انتقال حراري سريع جداً بين المنطقتينيمكن للغرفة التبديل من البيئة الباردة من المنطقة 1 إلى البيئة الدافئة من المنطقة 2، والعكس بالعكس. وهذا يقلد عن كثب التغيرات المفاجئة في درجة الحرارة التي تخضع لها المعدات الإلكترونية في مجال الطيران خلال مراحل الطيران الحرجة ، مثل الصعود السريع أو الهبوط.وقت الانتقال القصير أمر حاسم للكشف بدقة عن الإخفاقات المحتملة في المعدات بسبب الإجهاد الحراري، مثل فشل المكونات ، أو شقوق مفاصل اللحام ، أو تدهور الأداء الكهربائي. يمكن أن يكون لهذه الفشل عواقب وخيمة على وظائف نظام الطيران والفضاء ،جعل ميزة الانتقال الحراري السريع ضرورية للاختبار الشامل.

2.3 ملامح الاختبار القابلة للتخصيص

نحن ندرك أن المعدات الإلكترونية الفضائية المختلفة لديها متطلبات حرارية فريدة بناءً على موقعها ووظيفتهالدينا غرفة تقدم ملفات تعريف الاختبار قابلة للتخصيص بالكامليمكن للمصنعين برمجة دورات درجة حرارة محددة، وأوقات البقاء، ومعدلات الانتقال لكل منطقة وفقا للخصائص المحددة للمعدات التي يتم اختبارها.قد تتطلب المكونات الإلكترونية المستخدمة في أنظمة الاتصالات عبر الأقمار الصناعية ملف اختبار مختلف لمحاكاة اختلافات درجة الحرارة في الفضاء، في حين أن المعدات المستخدمة في أجهزة الطيران للطائرات قد تحتاج إلى ملف تعريف يعالج التغيرات الحرارية الأكثر ديناميكية أثناء الرحلة.هذه المرونة في تخصيص ملف الاختبار يضمن أن يتم اختبار كل قطعة من المعدات في ظل الظروف الحرارية الأكثر ملاءمة والواقعية، مما يؤدي إلى نتائج اختبار أكثر موثوقية وقابلية للتنفيذ.

2.4 سعة كافية للغرفة

تم تصميم الغرفة مع الداخل الفسيح لاستيعاب مجموعة متنوعة من المعدات الإلكترونية للطيران، من أجهزة الاستشعار الصغيرة والتحكم الدقيق إلى لوحات التحكم الكبيرة ووحدات الاتصال.سعة الغرفة القياسية تتراوح من 49 متر مكعب إلى 1000 متر مكعب، ويمكن تخصيصها لتلبية المتطلبات المحددة للمعدات الأكبر أو الأكثر تعقيدًا.هذا يسمح للمصنعين لاختبار العديد من المكونات في وقت واحد أو إجراء اختبار واسع النطاق للأنظمة المتكاملة، تحسين كفاءة الاختبار وتقليل التكاليف سواء كان اختبار لوحة الدوائر المطبوعة واحدة أو مجموعة كاملة من أجهزة الطيرانالغرفة توفر المساحة اللازمة للتقييم الشامل.

2.5 بناء قوي ودائم

بنيت بمواد عالية الجودة ومهندسية متقدمةتم تصميم غرفة اختبار الصدمة الحرارية لتحمل صعوبات الاستخدام المستمر في بيئة اختبار الطيرانالمكونات الخارجية مصنوعة من سبيكة مقاومة للتآكل يمكنها تحمل التعرض للمواد الكيميائية القاسية والإشعاع والدرجات الحرارية القاسيةوأنظمة التحكم، يتم اختيارها بعناية وتصميمها لتحقيق أقصى قدر من المتانة والموثوقية. هذا البناء القوي يضمن نتائج الاختبار المتسقة مع مرور الوقت ويقلل من الحاجة إلى صيانة متكررة،مما يجعلها استثمارًا موثوقًا طويل الأجل لمصنعي الطيران.

2.6 واجهة سهلة الاستخدام

تم تجهيز الغرفة بواجهة سهلة الاستخدام التي تبسط عملية الاختبار.لوحة التحكم الملموسة البديهية تسمح للمشغلين بتعيين معايير الاختبار بسهولة لكل منطقة، بدء وإيقاف الاختبارات، ومراقبة بيانات درجة الحرارة في الوقت الحقيقي.تمكين المستخدمين من تحليل الاتجاهات واتخاذ قرارات مستنيرة حول تصميم المنتج وتحسين الجودةبالإضافة إلى ذلك، تم تجهيز الغرفة بميزات أمان شاملة، مثل حماية من ارتفاع درجة الحرارة، حماية من التسرب، وأزرار وقف الطوارئ،ضمان سلامة المشغلين وسلامة معدات الاختبار.

3المواصفات

النموذج	TSC-49-3	TSC-80-3	TSC-150-3	TSC-216-3	TSC-512-3	TSC-1000-3
الأبعاد الداخلية ((W x D x H) mm	40 × 35 × 35	50 × 40 × 40	65 × 50 × 50	60 × 60 × 60	80 × 80 × 80	100 × 100 × 100
الأبعاد الخارجية ((W x D x H) mm	128 × 190 × 167	138 × 196 × 172	149 × 192 × 200	158 × 220 × 195	180 × 240 × 210	220 × 240 × 220
مواد داخلية	#304 الفولاذ المقاوم للصدأ
المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
نطاق درجة الحرارة العالية	60 °C ~ 200 °C
نطاق الحرارة المنخفض	0 °C ~ -70 °C
نطاق درجة حرارة الاختبار	60 °C ~ 180 °C / 0 °C ~ -70 °C
وقت استعادة درجة الحرارة	1-5 دقيقة
استقرار درجة الحرارة في درجة مئوية	±2
وقت تغيير الأسطوانة	عشرات
درجة حرارة عالية °C	150	150	150	150	150	150
وقت التسخين (دقيقة)	20	30	30	30	30	30
الحرارة المنخفضة	-40، -50، -65	-40، -50، -65	-40، -50، -65	-40، -50، -65	-40، -50، -65	-40، -50، -65
وقت التبريد (دقيقة)	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60
نظام الدوران الهوائي	نظام الحمل الميكانيكي
نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
نظام التدفئة	نظام تسخين الزعانف
نظام الترطيب	مولد البخار
إمدادات مياه الترطيب	الخزان، صمام الكهربائي الحساس، نظام الاسترداد وإعادة التدوير
جهاز التحكم	لوحة اللمس
متطلبات الطاقة الكهربائية	3 مراحل 380 فولت 50/60 هرتز
جهاز الأمان	حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم، حماية حمولة المرطب، حماية الحمولة فوق درجة الحرارة، ضوء تحذير العطل

4فوائد لمصنعي الطيران والفضاء

4.1 تحسين جودة المنتج وموثوقيته

تخضع المعدات الإلكترونية في الفضاء الجوي لاختبارات صدمة حرارية واقعية في غرفة المنطقة المزدوجة الخاصة بنا تسمح للمصنعين بتحديد ومعالجة نقاط الضعف المحتملة في التصميموعمليات التصنيعمن خلال تعريض المعدات لتغيرات درجة الحرارة الشديدة، يمكن للمصنعين اكتشاف مشاكل مثل عدم تطابق التوسع الحراري، وفشل المكونات تحت الضغط،وتدهور الأداء الكهربائيهذا يسمح لهم بإجراء التعديلات اللازمة على التصميم وتحسينات التصنيع، مما يؤدي إلى معدات ذات جودة أعلى أكثر مقاومة للإجهاد الحراري ولديها عمر أطول.المعدات التي تجتاز هذه الاختبارات الصارمة أقل عرضة للفشل أثناء الطيرانضمان سلامة وموثوقية نظام الطيران.

4.2 توفير التكاليف

يمكن أن يوفر الكشف المبكر عن إخفاقات المعدات من خلال اختبار الصدمات الحرارية لشركات صناعة الطائرات التكاليف الكبيرة.يمكن للشركات تجنب إعادة العمل باهظة الثمن، وتأخيرات الإنتاج، وإمكانية فشل الطيران، والتي يمكن أن تكون مكلفة للغاية من حيث الخسائر المالية والأضرار التي لحقت بسمعة الشركة.القدرة على اختبار العديد من المكونات في وقت واحد أو إجراء اختبار كامل في غرفة كبيرة الحجم يقلل أيضا من وقت الاختبار والتكاليف، تحسين الكفاءة العامة لعملية تطوير المنتج.

4.3 الامتثال لمعايير الصناعة

تحكم صناعة الطيران والفضاء معايير ولوائح دولية ووطنية صارمة فيما يتعلق بسلامة وموثوقية المعدات الإلكترونية.غرفة اختبار الصدمات الحرارية المكونة من منطقتين مصممة لمساعدة المصنعين على التأكد من أن منتجاتهم تلبي هذه المعاييرمن خلال إجراء اختبارات صدمة حرارية شاملة وفقا لمتطلبات الصناعة ذات الصلة،مثل تلك الموضحة في معايير ASTM (الجمعية الأمريكية لاختبار المواد) ولوائح الطيران الدولية، يمكن للمصنعين إثبات الامتثال والحصول على الموافقة التنظيمية بسهولة أكبر.والسلطات التنظيمية.

4.4 الميزة التنافسية

في سوق الفضاء المنافسة بشدة، توفير معدات إلكترونية موثوقة وعالية الأداء يعطي المصنعين ميزة تنافسية كبيرة.باستخدام غرفة اختبار الصدمة الحرارية المخصصة لنا لإجراء اختبارات متعمقة وشاملة، يمكن للشركات أن تميز منتجاتها عن المنافسين وتظهر التزامها بالجودة والسلامة.تطالب شركات الطيران ووكالات الفضاء بشكل متزايد بمعدات إلكترونية تم اختبارها بدقة وأثبتت أنها تعمل بشكل جيد في الظروف الحرارية القاسية في رحلات الطيران ومهام الفضاءمن خلال توفير مثل هذه المعدات، يمكن للمصنعين جذب المزيد من الأعمال، وزيادة حصة السوق، وتعزيز موقعهم في الصناعة.

5التطبيقات

5.1 أنظمة الطيران

أجهزة تحكم الطيران: اختبار أجهزة تحكم الطيران لضمان قدرتها على معالجة البيانات والإرسال بدقة في ظل ظروف درجات حرارة شديدة.هذه الحواسيب مسؤولة عن التحكم في مسار الطائرة، وأي فشل بسبب الإجهاد الحراري يمكن أن يكون له عواقب خطيرة.
أنظمة الملاحة: تقييم أنظمة الملاحة، بما في ذلك أجهزة استقبال GPS ووحدات الملاحة الثابتة، لضمان قدرتها على الحفاظ على معلومات تحديد الموقع والملاحة الدقيقة في بيئات حرارية مختلفة.تغيرات درجة الحرارة يمكن أن تؤثر على أداء هذه الأنظمة، مما يؤدي إلى أخطاء الملاحة

5.2 أنظمة الاتصالات

معدات الاتصال بالأقمار الصناعية: اختبار معدات الاتصالات عبر الأقمار الصناعية، مثل جهاز الاستقبال والهوائيات، لضمان قدرتها على إنشاء وصيانة روابط اتصال موثوقة في البيئة الحرارية القاسية في الفضاء.هذه الأنظمة تتعرض لتغيرات درجة الحرارة القاسية، الإشعاع، والفراغ، ويجب اختبار أدائها بدقة.
أجهزة لاسلكية للاتصالات بالطائرات: تقييم أجهزة الراديو للاتصالات في الطائرات لضمان قدرتها على إرسال واستقبال إشارات واضحة في ظروف حرارية مختلفة أثناء الرحلة.التغيرات في درجة الحرارة يمكن أن تؤثر على الأداء الكهربائي لهذه الراديواتمما يؤدي إلى انقطاع الاتصالات

5.3 أجهزة الاستشعار والأجهزة

أجهزة استشعار الحرارة: اختبار أجهزة استشعار درجة الحرارة لضمان قدرتها على قياس درجة الحرارة بدقة في نطاقات درجات الحرارة القصوى التي تعاني منها المعدات الإلكترونية في مجال الطيران والفضاء.هذه أجهزة الاستشعار حاسمة لمراقبة درجة حرارة المكونات والأنظمة المختلفة، وأي أخطاء قد تؤدي إلى سوء التشغيل أو التلف.
أجهزة استشعار الضغط: تقييم أجهزة استشعار الضغط لضمان قدرتها على تقديم قياسات دقيقة للضغط في بيئات حرارية مختلفة. تستخدم أجهزة استشعار الضغط في تطبيقات مختلفة في مجال الطيران والفضاء.مثل قياس الارتفاع وتحكم المحرك، ويجب أن تكون أدائها موثوقة في ظروف درجات الحرارة القصوى.

غرفة الصدمة الحرارية ذات السعة الكبيرة للمعدات الإلكترونية في الفضاء الجوي 0

6الاستنتاج

غرفة اختبار الصدمة الحرارية المخصصة لنا للمعدات الإلكترونية الفضائية هي حل اختبار حديث يجمع بين التكنولوجيا المتقدمةوالعملية سهلة الاستخداممع قدرتها على محاكاة الظروف الحرارية الواقعية، وتخصيص ملفات تعريف الاختبار، وتستوعب مجموعة واسعة من المعدات،أنها توفر لمصنعي الطائرات أداة قوية لتحسين جودة المنتجاتإذا كنت مهتمًا بضمان موثوقية وأداء معداتك الإلكترونية في مجال الطيران والفضاء، يرجى الاتصال بنا.فريقنا من الخبراء على استعداد لمساعدتك في اختيار التكوين الغرفة المناسبةونحن نتطلع إلى الشراكة معكم لدفع الابتكار والتميز في صناعة الطيران.
