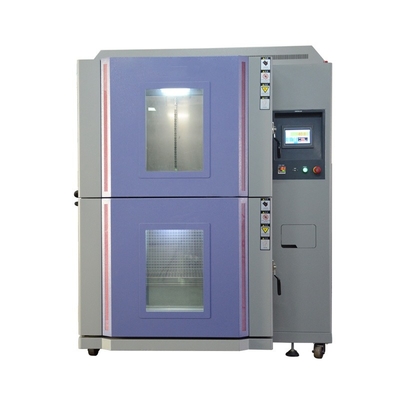

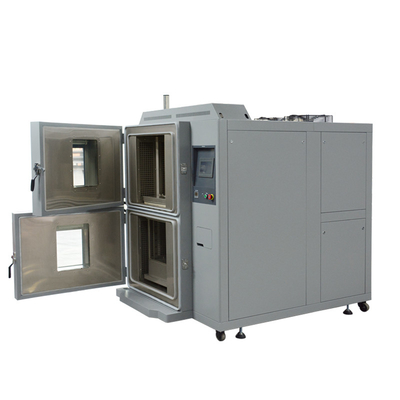

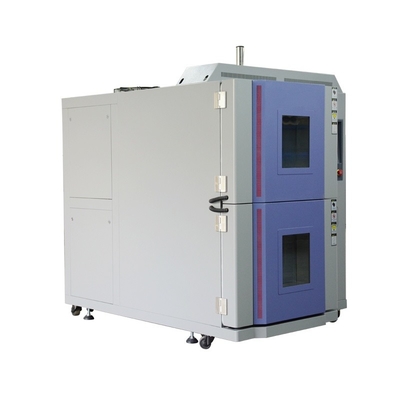

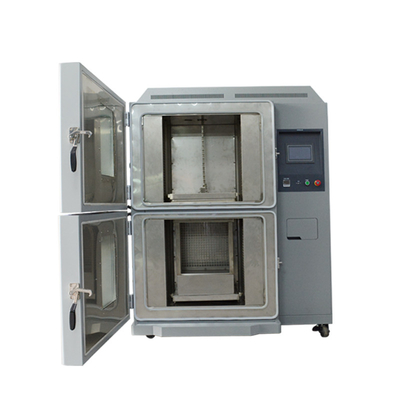

304 الصلب غرفة اختبار الصدمة الحرارية السريعة المنطقة الثانية معيار IEC 60068-2-14

الاسم التجاري:	PRECISION
رقم الطراز:	TSC-150
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO

دعم مخصص:

OEM ODM

نطاق درجة الحرارة:

+150~-70 درجة مئوية

مادة داخلية:

304 من الفولاذ المقاوم للصدأ

المواد الخارجية:

مسحوق مطلي #304 من الفولاذ المقاوم للصدأ

توحيد درجة الحرارة ℃:

0.01

تجانس الرطوبة % RH:

0.1

استقرار درجة الحرارة:

± 0.3

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

غرفة الصدمة الحرارية IEC 60068-2-14,معدات اختبار الصدمات الحرارية في منطقتين,304 غرفة اختبار الصدمات الحرارية من الصلب

Two Zone Thermal Shock Test Equipment

304 Steel Thermal Shock Test Chamber

وصف المنتج

غرفة اختبار الصدمة الحرارية المخصصة للمناطق الثانية تلبي معيار الاختبار IEC 60068 - 2 - 14

1مقدمة

في مجال الإلكترونيات والهندسة الكهربائية، ضمان موثوقية واستدامة المنتجات في ظل ظروف بيئية مختلفة أمر حاسم.توفر معيار IEC 60068 - 2 - 14 مجموعة شاملة من المبادئ التوجيهية لاختبار قدرة المكونات والمعدات على مقاومة الصدمات الحراريةغرفة اختبار الصدمات الحرارية المخصصة لدينا مصممة بدقة لتلبية المتطلبات الدقيقة لهذا المعيار.هذه الغرفة المتقدمة توفر بيئة خاضعة للسيطرة والدقة لتعرض المنتجات لتغيرات الحرارة السريعة، تمكن المصنعين والباحثين وموظفي مراقبة الجودة من تقييم أداء وسلامة منتجاتهم في ظل سيناريوهات إجهاد حرارية واقعية.

2الخصائص الرئيسية

2.1 الدقة الثانية - تحكم درجة حرارة المنطقة

قلب غرفة الاختبار هذه يكمن في تصميمها المكون من منطقتين، والذي يسمح بتحكم دقيق جداً ومستقل في درجة الحرارة.مع نطاق درجة الحرارة الذي يتراوح عادة من - 55°C إلى - 10°C، مع الحفاظ على دقة مذهلة من ± 0.3 درجة مئوية. هذه المنطقة يمكن أن تكرر الظروف الباردة التي قد تواجه المنتجات أثناء التخزين في مستودعات باردة أو التشغيل في المناخات الباردة للغاية.المنطقة 2، من ناحية أخرى، مكرسة لمحاكاة البيئات الحارة، تغطي نطاقا من 70 درجة مئوية إلى 150 درجة مئوية، أيضا مع دقة ± 0.3 درجة مئوية.هذه المنطقة يمكن أن تمثل درجات الحرارة المرتفعة التي تشهدها أثناء التشغيل العادي، في بيئات صناعية ذات درجة حرارة عالية، أو أثناء اختبار المنتج في ظروف شديدة.يضمن التحكم الدقيق في درجة الحرارة في كلتا المنطقتين أن يتم اختبار المنتجات في ظل الظروف الحرارية الدقيقة المحددة في معيار IEC 60068 - 2 - 14، مما يسهل تقييمًا دقيقًا ودقيقًا لأداءهم.

2.2 الانتقال الحراري السريع

واحدة من أهم خصائص هذه الغرفة هي قدرتها على تحقيق انتقال حراري سريع بين المنطقتينيمكن للغرفة التبديل بسلاسة من الظروف الباردة في المنطقة 1 إلى الظروف الساخنة في المنطقة 2، والعكس بالعكس. هذا الوقت الانتقال السريع هو وفقا صارمة لمتطلبات معيار IEC 60068-2-14 لاختبار الصدمات الحرارية. في سيناريوهات العالم الحقيقي،المنتجات الإلكترونية والكهربائية غالبا ما تشهد تغيرات فجائية في درجة الحرارة، مثل عندما يتم نقلها من منطقة تخزين بارد إلى بيئة تشغيل دافئة أو العكس.تمكين الكشف عن الأخطاء المحتملة في المنتجات بسبب الإجهاد الحرارييمكن أن تشمل هذه الأخطاء الشقوق في المواد أو فشل الاتصالات الكهربائية أو تدهور أداء المكونات.

2.3 ملامح الاختبار القابلة للتخصيص

نحن ندرك أن المنتجات المختلفة لديها متطلبات حرارية فريدة بناءً على تصميمها ووظيفتها واستخدامها المقصودلدينا غرفة تقدم ملفات تعريف الاختبار قابلة للتخصيص بالكامل التي تتوافق تماما مع معيار IEC 60068 - 2 - 14يمكن للمصنعين والمختبرين برمجة دورات درجة حرارة محددة، أوقات البقاء،ومعدلات الانتقال لكل منطقة وفقًا لإجراءات الاختبار المحددة في المعيار لأنواع مختلفة من المنتجاتعلى سبيل المثال، قد يتطلب جهاز إلكتروني عالي الأداء ملف اختبار يتضمن العديد من التحولات الحرارية السريعة لمحاكاة ظروف الاستخدام الفعلية.في حين أن المكونات الكهربائية الأكثر قوة قد تحتاج إلى مظهر يؤكد التعرض لفترة طويلة لدرجات الحرارة القصوىهذه المرونة في تخصيص ملف الاختبار تضمن أن يتم اختبار كل منتج في ظل أكثر الظروف الحرارية ملاءمة ودقة وفقا للمعيار،مما يؤدي إلى نتائج اختبار موثوقة وقابلة للتنفيذ.

2.4 سعة كافية للغرفة

تم تصميم الغرفة مع الداخلية واسعة لاستيعاب مجموعة متنوعة من المنتجات،من المكونات الإلكترونية الصغيرة مثل المقاومات والمكثفات إلى المعدات الكهربائية الكبيرة مثل المحولات وأجهزة التبديلتتراوح سعة الغرفة القياسية من 49 متر مكعب إلى 1000 متر مكعب ، ويمكن تخصيصها لتلبية المتطلبات المحددة للمنتجات الأكبر أو الأكثر تعقيدًا.هذا يسمح لاختبار عينات متعددة في وقت واحد أو تقييم مجموعات منتجات كاملة، تحسين فعالية الاختبار بشكل كبير وخفض التكاليف سواء كان اختبار دائرة متكاملة واحدة أو خزانة كهربائية كاملة النطاق،توفر سعة الغرفة الكبيرة المساحة اللازمة لاختبار شامل.

2.5 بناء قوي ودائم

تم تصميم غرفة الاختبار بالصدمة الحرارية التي تم بناؤها بمواد عالية الجودة وتقنيات هندسية متقدمة لتتحمل صعوبات الاستخدام المستمر في بيئة الاختبار.تم بناء الجزء الخارجي من سبيكة مقاومة للتآكل ومقاومة للحرارة يمكنها تحمل التعرض لمختلف المواد الكيميائيةالمكونات الداخلية، بما في ذلك أنظمة التدفئة والتبريد والتحكميتم اختيارها بعناية وتصميمها للحصول على أقصى قدر من المتانة والموثوقيةهذا البناء القوي يضمن نتائج الاختبار المتسقة مع مرور الوقت ويقلل من الحاجة إلى صيانة متكررةمما يجعلها استثمارًا موثوقًا طويل الأجل للصناعات التي تعتمد على معيار IEC 60068 - 2 - 14 لتقييم المنتجات.

2.6 واجهة سهلة الاستخدام

تم تجهيز الغرفة بواجهة سهلة الاستخدام التي تبسط عملية الاختبار.لوحة التحكم الملموسة البديهية تسمح للمشغلين بتعيين معايير الاختبار بسهولة لكل منطقة، بدء وإيقاف الاختبارات، ومراقبة بيانات درجة الحرارة في الوقت الحقيقي.تمكين المستخدمين من تحليل الاتجاهات واتخاذ قرارات مستنيرة حول تصميم المنتج وتحسين الجودةبالإضافة إلى ذلك، تم تجهيز الغرفة بميزات أمان شاملة، مثل حماية من ارتفاع درجة الحرارة، حماية من التسرب، وأزرار وقف الطوارئ،ضمان سلامة المشغلين وسلامة معدات الاختبار.

3المواصفات

النموذج	TSC-49-3	TSC-80-3	TSC-150-3	TSC-216-3	TSC-512-3	TSC-1000-3
الأبعاد الداخلية ((W x D x H) mm	40 × 35 × 35	50 × 40 × 40	65 × 50 × 50	60 × 60 × 60	80 × 80 × 80	100 × 100 × 100
الأبعاد الخارجية ((W x D x H) mm	128 × 190 × 167	138 × 196 × 172	149 × 192 × 200	158 × 220 × 195	180 × 240 × 210	220 × 240 × 220
مواد داخلية	#304 الفولاذ المقاوم للصدأ
المواد الخارجية	مسحوق مطبقة # 304 الفولاذ المقاوم للصدأ
نطاق درجة الحرارة العالية	60 °C ~ 200 °C
نطاق الحرارة المنخفض	0 °C ~ -70 °C
نطاق درجة حرارة الاختبار	60 °C ~ 180 °C / 0 °C ~ -70 °C
وقت استعادة درجة الحرارة	1-5 دقيقة
استقرار درجة الحرارة في درجة مئوية	±2
وقت تغيير الأسطوانة	عشرات
درجة حرارة عالية °C	150	150	150	150	150	150
وقت التسخين (دقيقة)	20	30	30	30	30	30
الحرارة المنخفضة	-40، -50، -65	-40، -50، -65	-40، -50، -65	-40، -50، -65	-40، -50، -65	-40، -50، -65
وقت التبريد (دقيقة)	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60	40، 50 ، 60
نظام الدوران الهوائي	نظام الحمل الميكانيكي
نظام التبريد	ضاغط مستورد، تبخير الزعانف، مكثف الغاز
نظام التدفئة	نظام تسخين الزعانف
نظام الترطيب	مولد البخار
إمدادات مياه الترطيب	الخزان، صمام الكهربائي الحساس، نظام الاسترداد وإعادة التدوير
جهاز التحكم	لوحة اللمس
متطلبات الطاقة الكهربائية	3 مراحل 380 فولت 50/60 هرتز
جهاز الأمان	حماية حمولة نظام الدوائر، حماية حمولة الضاغط، حماية حمولة نظام التحكم، حماية حمولة المرطب، حماية الحمولة فوق درجة الحرارة، ضوء تحذير العطل

4الفوائد للمصنعين والمختبرين

4.1 تحسين جودة المنتج وموثوقيته

Subjecting products to realistic thermal shock tests in our two - zone chamber that meets the IEC 60068 - 2 - 14 standard allows manufacturers and testers to identify and address potential weaknesses in designمن خلال تعريض المنتجات للتغيرات الحرارية القاسية المحددة في المعيار،يمكنهم اكتشاف مشاكل مثل عدم تطابق التوسع الحراري، تدهور الخصائص الكهربائية، والإخفاقات الميكانيكية. وهذا يمكنهم من إجراء التعديلات اللازمة على التصميم وتحسينات التصنيع،مما يؤدي إلى منتجات ذات جودة أعلى أكثر مقاومة للضغوط الحرارية ولديها عمر أطولإن المنتجات التي تجتاز هذه الاختبارات الصارمة أقل عرضة للفشل أثناء استخدامها المقصود، مما يضمن رضا العملاء وسمعة العلامة التجارية.

4.2 توفير التكاليف

الكشف المبكر عن فشل المنتج من خلال اختبار الصدمات الحرارية وفقًا لمعيار IEC 60068 - 2 - 14 يمكن أن يوفر للمصنعين تكاليف كبيرة.من خلال تحديد القضايا وحلها قبل الإنتاج الضخم، يمكن للشركات تجنب إعادة العمل المكلفة، وتأخيرات الإنتاج، وإمكانية استدعاء المنتجات.القدرة على اختبار عدة عينات في وقت واحد أو إجراء اختبار على نطاق واسع في غرفة السعة الكبيرة تقلل أيضا من وقت الاختبار والتكاليف، تحسين الكفاءة العامة لعملية تطوير المنتج.

4.3 الامتثال للمعايير الدولية

تلبية معيار IEC 60068 - 2 - 14 أمر ضروري للحصول على المنتجات لقبولها في السوق الدولية.غرفة اختبار الصدمة الحرارية المكونة من منطقتين مصممة لمساعدة الشركات المصنعة على ضمان أن منتجاتها تتوافق مع هذا المعيار المهممن خلال إجراء اختبارات صدمة حرارية شاملة وفقًا لتدابير المعيار بدقة ، يمكنهم إثبات الامتثال والوصول إلى السوق بسهولة أكبر.هذا الامتثال أمر حاسم لتوسيع فرص الأعمال وبناء الثقة مع العملاء في جميع أنحاء العالم.

4.4 الميزة التنافسية

في سوق تنافسية شديدة، يمنح عرض المنتجات التي تلبي معيار IEC 60068 - 2 - 14 المصنعين ميزة تنافسية كبيرة.باستخدام غرفة اختبار الصدمة الحرارية المخصصة لنا لإجراء اختبارات متعمقة وشاملة، يمكن للشركات أن تميز منتجاتها عن المنافسين وتظهر التزامها بالجودة والموثوقية.يطلب العملاء بشكل متزايد منتجات تم اختبارها بدقة وأثبتت أنها تعمل بشكل جيد في ظل ظروف بيئية مختلفةمن خلال توفير مثل هذه المنتجات ، يمكن للمصنعين جذب المزيد من العملاء وزيادة حصة السوق وتعزيز موقعهم في الصناعة.

5التطبيقات

5.1 إلكترونيات المستهلك

الهواتف الذكية والأجهزة اللوحية: اختبر الهواتف الذكية والأجهزة اللوحية للتأكد من قدرة المكونات الإلكترونية، مثل البطاريات والمعالجات والشاشات، على مقاومة الصدمات الحرارية.وهذا يشمل تقييم أدائهم تحت التغيرات السريعة في درجة الحرارة، والتي يمكن أن تحدث عندما يتم نقل الجهاز من بيئة باردة في الهواء الطلق إلى مساحة داخلية دافئة أو العكس.
الأجهزة القابلة للارتداء: تقييم الأجهزة القابلة للارتداء مثل الساعات الذكية ومتتبعات اللياقة البدنية لضمان وظائفها ومتانتها تحت الضغط الحراري.هذه الأجهزة غالبا ما تتعرض لظروف درجة حرارة مختلفة أثناء الاستخدام اليوميويمكن أن يساعد اختبار الصدمات الحرارية في تحديد المشاكل المحتملة مع عمر البطارية وأداء المستشعر وموثوقية الجهاز بشكل عام.

5.2 الإلكترونيات الصناعية

أنظمة التحكم الصناعية: اختبار أنظمة التحكم الصناعية، بما في ذلك أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) وواجهات الإنسان والآلة (HMI) ، لضمان عملها الموثوق به في ظل ظروف درجات الحرارة القاسية.غالبًا ما تستخدم هذه الأنظمة في البيئات الصناعية القاسية حيث يمكن أن تكون تقلبات درجة الحرارة كبيرة.
إلكترونيات الطاقة: تقييم مكونات إلكترونيات الطاقة مثل المحولات والمحولات والمحولات لضمان أدائها وسلامتها تحت الصدمة الحرارية.هذه المكونات حاسمة لتحويل وتوزيع الكهرباء بكفاءة، وموثوقيتها ضرورية في التطبيقات الصناعية.

5.3 إلكترونيات السيارات

وحدات تحكم المحرك: اختبار وحدات تحكم المحرك لضمان عملها السليم في الظروف الحرارية التي تشهدها غرفة المحرك.التغيرات السريعة في درجة الحرارة أثناء تشغيل المحرك وتشغيله يمكن أن تضغط على مكونات ECUويمكن أن يساعد اختبار الصدمات الحرارية في تحديد الفشل المحتمل.
أنظمة المعلومات والتسلية: تقييم أنظمة المعلومات والترفيه في السيارات لضمان أدائها ومتانتها في ظل اختلافات درجة الحرارة داخل السيارة.يجب أن تعمل هذه الأنظمة بشكل موثوق به في كل من الظروف الصيفية الحارة والشتوية الباردة.

304 الصلب غرفة اختبار الصدمة الحرارية السريعة المنطقة الثانية معيار IEC 60068-2-14 0

6الاستنتاج

Our Custom Two - Zone Thermal Shock Test Chamber that meets the IEC 60068 - 2 - 14 test standard is a state - of - the - art solution for ensuring the quality and reliability of electronic and electrical productsمع ميزاتها المتقدمة، التحكم بدقة في درجة الحرارة، الانتقال الحراري السريع،أنها توفر منصة شاملة وموثوقة لاختبار المنتجات في سيناريوهات واقعية للضغوط الحراريةسواء كنت من الشركات المصنعة التي تسعى لتحسين جودة منتجاتها أو من المختبرين الذين يسعون لضمان الامتثال للمعايير الدولية، فإن غرفة التجربة لدينا هي الخيار المثالي.إذا كنت مهتماً بمعرفة المزيد عن غرفة العمل أو تحديد موعد لعرضمن فضلك اتصل بنا فريق خبرائنا مستعد لمساعدتك
