MIL STD 810G أنظمة اختبار الاهتزازات الكهروديناميكية للأسلحة الصاروخية

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-50
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

50 كيلو نيوتن

قوة عشوائية:

50 كيلو نيوتن

قوة الصدمة:

100 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

نظام الاهتزاز الكهروديناميكي للصواريخ,MIL STD 810G أنظمة اختبار الاهتزاز الكهرومغناطيسي,نظام الاهتزاز الكهروديناميكي

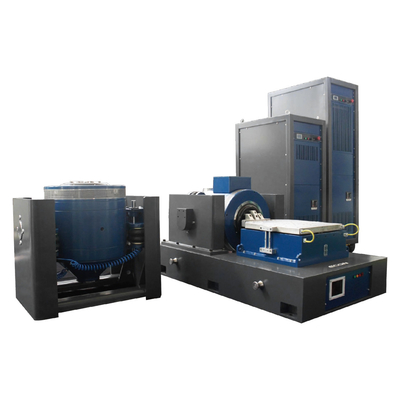

MIL STD 810G Electrodynamic Vibration Test Systems

Electrodynamic Vibration System

وصف المنتج

نظام الاهتزاز الكهروديناميكي يعمل اختبار الاهتزاز MIL STD 810G للصواريخ والأسلحة

في المجال المتخصص للغاية والحرج من الصواريخ وتطوير الأسلحة،ضمان موثوقية وأداء هذه الأنظمة في مختلف الظروف البيئية أمر بالغ الأهميةمعيار MIL STD 810G، الذي وضعته وزارة الدفاع الأمريكية، يحدد مجموعة شاملة من أساليب الاختبار البيئي.نظام الاهتزاز الكهروديناميكي المتقدم لدينا تم تصميمه بدقة لإجراء اختبارات الاهتزاز وفقاً صارمة لميل STD 810G، مما يوفر حلاً أساسياً لتقييم مرونة الصواريخ والأسلحة.

1فهم الاختبار الاهتزازي لميل STD 810G للصواريخ والأسلحة

MIL STD 810G هو معيار قياسي يهدف إلى محاكاة الاهتزازات في العالم الحقيقي التي قد تواجهها الصواريخ والأسلحة طوال دورة حياتها.هذه الأنظمة يمكن أن تعاني من اهتزازات شديدة أثناء النقل، مثل نقلها على شاحنات أو طائرات أو سفن. بالإضافة إلى ذلك ، أثناء الإطلاق والطيران ، فإنها تتعرض لاهتزازات تنتجها أنظمة الدفع ، والقوى الهوائية ،والعمليات الميكانيكيةمن خلال الالتزام باختبار الاهتزازات MIL STD 810G، يمكن للمطورين تحديد نقاط الضعف المحتملة في تصميم أو بناء أو تجميع الصواريخ والأسلحة.هذا النهج الاستباقي يساعد في تعزيز الأداء العام، والسلامة، والفعالية لهذه الأصول العسكرية الحيوية، والحد من خطر الفشل في الميدان التي يمكن أن يكون لها عواقب وخيمة.

2السمات الرئيسية لنظام الاهتزاز الكهروديناميكي

توليد اهتزازات عالية القوة

نظام الاهتزاز الكهرومغناطيسي لدينا مجهز بتكنولوجيا متطورة لتوليد اهتزازات قوية يمكنها أن تنتج مجموعة واسعة من التردداتعادةً تتراوح من 5 هرتز إلى 3000 هرتزهذا النطاق الواسع من الترددات أمر حاسم لتنسيق ملامح الاهتزاز المختلفة التي تواجهها الصواريخ والأسلحة.سواء كانت الاهتزازات منخفضة التردد من محرك الصاروخ أثناء التشغيل أو الاهتزازات عالية التردد أثناء الطيران فائق الصوت، يمكن للنظام محاكاة هذه الظروف بدقة. ويمكن التحكم بدقة في نطاق الاهتزازات ، مع أقصى تسارع يصل إلى 100 g و أقصى تحرك يبلغ ± 50 ملم.هذا المستوى من السيطرة يضمن أن الصواريخ واختبار الأسلحة تتعرض لمستويات الاهتزاز واقعية وتحديا.

الامتثال لميل ستد 810 جي

كل جانب من جوانب نظام الاهتزاز الكهروديناميكي لدينا، من مكوناتها الميكانيكية إلى برنامج التحكم تم معايرة بعناية ومصممة لتلبية المتطلبات الصارمة من ميل ستد 810G.يمكن للنظام تنفيذ جميع إجراءات اختبار الاهتزاز ذات الصلة المحددة في المعيار ، بما في ذلك اختبارات الاهتزاز الجوفي والعشوائي والهزاز الناجم عن الصدمة.هذا الامتثال يمنح المصممين والمنظمات العسكرية الثقة في التحقق من أن صواريخهم وأسلحتهم تلبي أعلى معايير الموثوقية للدرجة العسكرية.

ملفات تعريف اختبار قابلة للتخصيص

ندرك أن الصواريخ والأسلحة المختلفة لديها خصائص تصميم فريدة ومتطلبات تشغيلية.نظام الاهتزاز الكهرومغناطيسي لدينا يسمح لإنشاء ملفات تعريف اختبار قابلة للتخصيص للغايةيمكن للمهندسين تعيين التردد المحدد، والطول، ومدة الاختبار، وشكل موجة الاهتزاز وفقاً لخصائص الصاروخ أو السلاح الذي يتم اختباره. على سبيل المثال،صاروخ استراتيجي بعيد المدى قد يتطلب ملف اختبار اهتزاز مختلف مقارنة بسلاح تكتيكي قصير المدىيمكن برمجة النظام لتلبية هذه الاحتياجات بالضبط، وتوفير حل اختبار مخصص لمجموعة واسعة من أنظمة الصواريخ والأسلحة.

بناء قوي ودائم

منصة الاختبار لنظام الاهتزاز الكهروديناميكي الخاص بنا بنيت لتحمل القوى العالية التي تولد أثناء الاختبار.سطح مستقر مع العديد من نقاط التثبيت لحجز الصواريخ والأسلحة بأمان بأشكال وأحجام مختلفةالمنصة مصنوعة من مواد عالية القوة التي يمكن أن تتحمل الاهتزازات الشديدة والتوترات الميكانيكية.تم تصميم البناء العام للنظام لتقليل التداخل الخارجي إلى الحد الأدنىيضمن بيئة اختبار نظيفة ودقيقة. هذا البناء القوي والمتين يضمن أداء ثابت وموثوق به على مدى فترة طويلة،مما يجعلها أصل قيم للبحث والتطوير المستمر في مجال الصواريخ والأسلحة.

نظام تحكم ومراقبة متقدم

يحتوي نظام الاهتزاز الكهرومغناطيسي على نظام تحكم ومراقبة متطور يقوم على جهاز كمبيوتر. البرنامج البديهي يسمح للمشغلين بإدخال معايير الاختبار بسهولة،بدء وإيقاف الاختبار، ومراقبة التقدم في الوقت الحقيقي. يوفر البرنامج العروض البصرية الواضحة للبيانات الرئيسية مثل تردد الاهتزاز، وامتداد، وقت الاختبار المتبقي، وأي معلومات تشخيصية ذات صلة.كما يحتوي على قدرات واسعة من سجل البيانات وتحليلها، مما يتيح جمع وتقييم متعمق لبيانات الاختبار.يساعد تحليل البيانات في تحديد أي مشاكل محتملة أو اتجاهات في أداء الصواريخ والأسلحة التي تم اختبارهالتسهيل اتخاذ القرارات المستنيرة في عملية التطوير.

3المواصفات

القوة المسموح بها (Sine/ Random/ Shock Force)	5،000 kgf/5,000kgf/10,000 kgf	كتلة الدرع	8 كجم
القوة المسموح بها (Sine/ Random/ Shock Force)	5-2500 هرتز	حجم الإدراجات (المعيار)	M10
نطاق التردد	100 ملم/90 ملم	نقاط ربط الحمولة (المعيار)	17
الحد الأقصى / النزوح المستمر p-p	1.8ملم	التردد الطبيعي - محور الدفع	3 هرتز
السرعة القصوى	83/60 غرام	الحد الأقصى لدعم الحمل الرأسي	500 كجم
ماكس.سينس/ تسارع عشوائي	440 ملم	الحقل المضلل @152 ملم فوق الطاولة	≤lmT (10 غاوس)
قطر الدرع	2100 هرتز (اسمياً) ± 5٪	البعد LxWxH	1،650 ملم × 1,130 ملم × 1,28 ((ه
تردد الرنين الأساسي	1،000 نيمتر	الوزن (غير مقطوع)	4500 كجم

4التطبيقات في اختبارات الصواريخ والأسلحة

أنظمة توجيه ومراقبة الصواريخ

أنظمة توجيه ومراقبة الصواريخ حاسمة لتحديد الهدف بدقةنظام الاهتزاز الكهرومغناطيسي لدينا يستخدم لاختبار هذه الأنظمة لضمان أنها يمكن أن تعمل بشكل صحيح تحت الاهتزازمن خلال إخضاع أجهزة استشعار التوجيه، وأجهزة التحكم الإلكترونية، والمحركات إلى اختبارات الاهتزاز MIL STD 810G، يمكن للمطورين تحديد أي مشاكل محتملة مثل عدم محاذاة أجهزة الاستشعار،فشل المكونات الكهربائيةهذا يساعد في تحسين دقة وموثوقية توجيه الصواريخ ، مما يضمن أن الصواريخ يمكن أن تصل إلى أهدافها المقصودة بفعالية.

أنظمة إشعال الأسلحة

أنظمة التفجير مسؤولة عن تفجير الأسلحة في الوقت المناسب والمكان المناسب نظام الاهتزاز لدينا يلعب دورا حاسما في اختبار هذه الأنظمةاختبار الاهتزاز يمكن أن يكشف عن أي نقاط ضعف في آلية التشغيلمن خلال ضمان أن أنظمة التشغيل يمكن أن تتحمل الاهتزازات التي تشهدها أثناء النقل والطيران ،يمكن للمنظمات العسكرية تحسين سلامة وفعالية أسلحتها، مما يقلل من خطر التفجيرات المبكرة أو الفاشلة.

أنظمة الدفع الصاروخية

أنظمة الدفع للصواريخ تولد اهتزازات كبيرة أثناء التشغيل نظام الاهتزاز الكهرومغناطيسي لدينا يستخدم لاختبار مكونات هذه الأنظمة بما في ذلك المحركاتوأنظمة الوقودمن خلال محاكاة الاهتزازات التي تعاني منها خلال إطلاق الصاروخ وطائرته، يمكن للمطورين تقييم متانة وأداء مكونات نظام الدفع.هذا يساعد في تحديد أي مشاكل محتملة مثل تعب المكوناتأو تسرب أو فشل ميكانيكي، مما يضمن التشغيل الموثوق لنظام الدفع الصاروخي.

5الاستنتاج

Investing in our electrodynamic vibration system for MIL STD 810G vibration testing of missiles and weapons is a strategic decision for any organization involved in the development and production of these military assetsمع توليد الاهتزازات عالية الطاقة، الامتثال صارمة ميل ستد 810G، ملفات تعريف الاختبار قابلة للتخصيص، البناء القوي، ونظام التحكم المتقدم،يقدم حلًا شاملًا لضمان موثوقية وأداء الصواريخ والأسلحةباستخدام هذا النظام، يمكن للمطورين تحسين جودة منتجاتهم، والحد من خطر الفشل في الميدان، والمساهمة في الأمن العام وفعالية القوات العسكرية.اتصل بنا اليوم لمعرفة المزيد عن كيفية تخصيص نظام الاهتزاز الكهروديناميكي الخاص بنا لتلبية متطلبات اختبار الصواريخ والأسلحة الخاصة بك.
