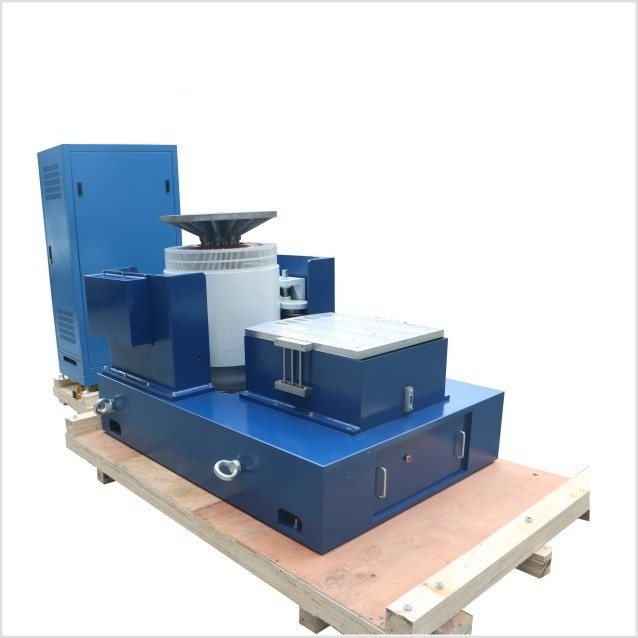

نظام الهزاز الكهرومغناطيسي للاختبار الاصطناعي والهزاز العشوائي

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-20
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

20 كيلو نيوتن

قوة عشوائية:

20 كيلو نيوتن

قوة الصدمة:

40 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

نظام الهزازات للإنفجار الصيني,نظام الاهتزاز العشوائي للاختبار

Random Vibration Testing Shaker System

وصف المنتج

نظام هزاز الاهتزاز لاختبار انفجار الجهاز الصيني، واختبار الاهتزاز العشوائي والجهاز الصيني

في المشهد المتطور باستمرار لتطوير المنتجات وضمان الجودة، ظهر اختبار الاهتزاز كأداة لا غنى عنها في مجموعة واسعة من الصناعات.من الفضاء والسيارات إلى الإلكترونيات والسلع الاستهلاكية، ضمان موثوقية واستدامة المنتجات في ظل ظروف الاهتزاز المختلفة أمر حاسم.وكذلك اختبار الاهتزازات العشوائية والصينية، يوفر حلًا شاملًا لتقييم أداء المنتجات في سيناريوهات العالم الحقيقي.

1أهمية اختبارات الاهتزاز المختلفة- نعم

إختبار انفجار الأنف

اختبار الانفجار الصيني ينطوي على تعريض المنتج لسلسلة من الاهتزازات قصيرة المدى، موجة الصدر عالية النطاق.هذا النوع من الاختبار مفيد بشكل خاص لتحديد ترددات الرنين في المنتجاتيحدث الرنين عندما تتطابق التردد الطبيعي للمنتج مع تردد الاهتزاز المطبق ، مما يؤدي إلى زيادة كبيرة في نطاق الاهتزاز.مثلاً، المكونات مثل أجزاء محرك الطائرات تحتاج إلى اختبار الرنين. إذا كان جزء الرنين أثناء الطيران، فإنه يمكن أن يعاني من ضغط مفرط، مما يؤدي إلى فشل مبكر.عن طريق إجراء اختبارات انفجار الجيب باستخدام نظام هز الهزاز، يمكن للمصنعين تحديد ترددات الرنين هذه وإجراء تعديلات على التصميم لتجنب المشاكل المتعلقة بالرنين.

اختبار الاهتزاز العشوائي

يستهدف اختبار الاهتزاز العشوائي محاكاة الاهتزازات المعقدة وغير المتوقعة التي تواجهها المنتجات في بيئات العالم الحقيقي.مثل اهتزازات المحرك في السيارة، الاهتزازات من الآلات في بيئة صناعية، أو الاهتزازات أثناء النقل.اختبار الاهتزاز العشوائي يساعد في تقييم كيفية أداء المنتج في ظل ظروف الاهتزاز الفوضويةعلى سبيل المثال، في صناعة الإلكترونيات، يتم اختبار الهواتف الذكية وأجهزة الكمبيوتر المحمولة لاهتزازات عشوائية لضمان أن المكونات الداخلية، مثل لوحات الدوائر والقرص الصلب،يمكن أن تتحمل الاهتزازات أثناء الاستخدام العادي والنقلتسمح طريقة الاختبار هذه للمصنعين بتحديد نقاط الضعف المحتملة في تصميم المنتج، مثل الاتصالات الفارغة أو المكونات الهشة.

اختبار اهتزازات الأنف

اختبار الاهتزاز الصيني ينطوي على تطبيق اهتزاز موجة الصينية ذات تردد واحد على منتج. يستخدم لتقييم استجابة المنتج لتردد معين على مدى فترة من الزمن.هذا النوع من الاختبار مفيد لفهم كيفية أداء المنتج تحت الاهتزازات الدوريةعلى سبيل المثال ، في صناعة السيارات ، يتم اختبار أقواس المحرك باستخدام اهتزازات الجذور لتحديد قدرتها على عزل اهتزازات المحرك من جسم السيارة.عن طريق التحكم في تردد وواسعة الاهتزازات، يمكن للمصنعين تقييم فعالية تصميم مصعد المحرك في الحد من الاهتزازات وتحسين الراحة العامة للسيارة.

2فهم نظام الاهتزاز- نعم

مبدأ العمل

يعمل نظام هزاز الاهتزاز إما على مبدأ كهرومغناطيسي أو هيدروليكي. في نظام كهرومغناطيسي ، يتم تطبيق تيار كهربائي على لفائف متحركة معلقة في مجال مغناطيسي.طبقاً لقاعدة اليد اليسرى لـ (فليمنج)، هذا يخلق قوة تسبب في تحرك الملف. يتم نقل حركة الملف إلى طاولة المزج ، التي يتم وضع المنتج أو العينة في الاختبار.لتوليد أنواع مختلفة من الاهتزازات، يتم التحكم بدقة في التيار الكهربائي الممدود إلى الملف. للاختبارات انفجار الصين، يتم ضبط التيار لإنتاج قصيرة المدة، موجات الصين عالية النطاق.لاختبار الاهتزاز العشوائيفي النظام الهيدروليكي، يتم استخدام مولد إشارة عشوائية لتحكم التيار،السائل الهيدروليكي يستخدم لتوليد القوة التي تسبب طاولة الهزاز للتذبذبيتم تنظيم تدفق وضغط السائل الهيدروليكي لتحقيق ملامح الاهتزاز المطلوبة.

مكونات نظام الاهتزاز

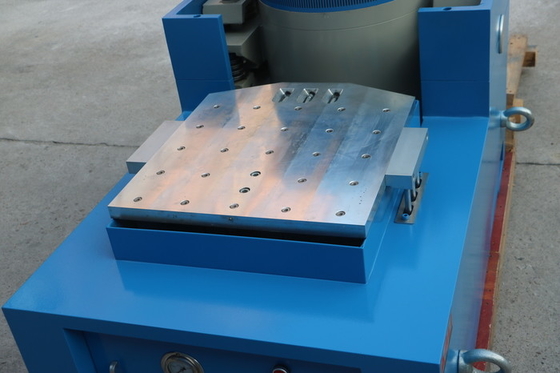

يتكون نظام الهزة من عدة مكونات رئيسية. مكبر الطاقة هو المسؤول عن توفير الطاقة اللازمة لدفع الهزة. في نظام كهروديناميكي،إنها تضخم الإشارة الكهربائية إلى مستوى كاف لإنتاج اهتزازات كبيرةويعتبر جهاز التحكم هو دماغ النظام. يمكن للمشغلين إدخال معايير اهتزاز محددة في جهاز التحكم، مثل نطاق التردد، والكمية، ونوع اختبار الاهتزاز (انفجار الصين،عشوائية، أو الصين) ، يقوم جهاز التحكم بعد ذلك بتوليد إشارات التحكم المناسبة إلى مكبر الطاقة.تم تصميم طاولة الهز على أنها منصة صلبة وسطحية لضمان نقل الاهتزاز المتساوي إلى عينة الاختباربالإضافة إلى ذلك ، يتم وضع أجهزة استشعار مثل مقاييس التسارع على طاولة الهزة وعينة الاختبار لقياس مستويات الاهتزاز الفعلية. هذه الأجهزة الاستشعارية توفر ردود الفعل إلى جهاز التحكم ،تمكين تعديلات في الوقت الحقيقي للحفاظ على ملف الاهتزاز المطلوب.

3كيف ينفذ نظام الهزاز اختبارات مختلفة- نعم

إجراء اختبار انفجار الجيب

لاختبار انفجار الصدر، يحدد المشغل أولاً المعايير في جهاز التحكم، بما في ذلك تردد انفجار الصدر، والكمية، وعدد الانفجارات.ثم يرسل جهاز التحكم إشارة إلى مكبر الطاقة، والذي بدوره يدفع المزج لإنتاج اهتزازات انفجار الصينوس المحددة. يتم وضع العينة في الاختبار على طاولة المزج.ومقاييس التسارع تقيس استجابة العينة للانفجارات الجبليةإذا أظهرت العينة علامات الاهتزاز أو الرنين المفرط، يمكن استخدام البيانات التي تم جمعها بواسطة مقاييس التسارع لتحليل المشكلة. على سبيل المثال،إذا كان أحد مكونات القمر الصناعي يعاني من الرنين أثناء اختبار انفجار الجيب، يمكن للمهندسين استخدام البيانات لتعديل تصميم المكون أو إضافة مواد التخفيف للحد من تأثير الرنين.

عملية اختبار الاهتزاز العشوائي

في اختبار الاهتزازات العشوائية ، يستخدم جهاز التحكم مولد إشارة عشوائية لإنشاء إشارة كهربائية عشوائية. ثم يتم تضخيم هذه الإشارة بواسطة مكبر الطاقة وإرسالها إلى المزلق.طاولة الهزاز تتذبذب في نمط عشوائييُحاكي الاهتزازات في العالم الحقيقي، ويقيس أجهزة قياس التسارع مستويات الاهتزاز على طاولة الهز والعينات.ويقارن جهاز التحكم مستويات الاهتزاز المقاسة مع ملف الاهتزاز العشوائي المطلوب ويجري تعديلات على مكبر الطاقة إذا لزم الأمرعلى سبيل المثال، عند اختبار جهاز طبي لاهتزازات عشوائيةيمكن أن يضمن نظام هز الهزات أن الجهاز يمكن أن يتحمل الاهتزازات التي قد تواجهها أثناء النقل والاستخدام العادي.

إنجاز اختبار اهتزازات الأنف

أثناء اختبار اهتزازات الصين ، يقوم المشغل بتعيين تردد ومدى موجة الصين في جهاز التحكم.ثم يقوم جهاز التحكم بتوليد إشارة موجة الصينوس التي يتم تضخيمها بواسطة مكبر الطاقة ويتم إرسالها إلى جهاز الهزتذبذب طاولة المزج في التردد والواسعة المحددة، وترصد أجهزة قياس التسارع استجابة العينة.هذه البيانات يمكن استخدامها لتقييم أداء العينة في تلك التردد الخاصعلى سبيل المثال عند اختبار نظام التعليق للسيارة، يمكن أن يساعد اختبار الاهتزاز الصيني في تحديد معايير التصميم المثلى للحد من الاهتزازات في ترددات محددة،مثل تلك الناجمة عن مشاكل في محرك السيارة أو الطريق.

القوة المسموح بها (Sine/ Random/ Shock Force)	3،000 kgf/3,000kgf/6,000 kgf	كتلة الدرع	30 كجم
نطاق التردد	5-3000 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى.	51 ملم/51 ملم	نقاط ربط الحمولة (المعيار)	17
السرعة القصوى	2.0 متر/ثانية	محور التردد الطبيعي للدفع	3 هرتز
ماكس.سينس/ تسارع عشوائي	100/60 غرام	الحد الأقصى لدعم الحمل الرأسي	500 كجم
قطر الدرع	440 ملم	الحقل المضلل @152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2t500Hz ((nom.) ± 5٪	البعد LxWxH	1270 ملم × 980 ملم × 1,135 ملم
لحظة الإطاحة المسموح بها	500 نلم	الوزن (غير مقطوع)	2500 كجم

4خصائص أداء نظام الهزاز- نعم

التحكم في الاهتزاز بدقة عالية

يقدم نظام هز الهزاز تحكمًا دقيقًا للغاية على معايير الاهتزاز. دقة التردد عادة ما تكون ضمن ± 0.1٪ من القيمة المحددة ،التأكد من أن الاهتزازات يتم إنشاؤها في الترددات الدقيقة المطلوبة لكل اختباردقة النطاق هي أيضا موثوقة للغاية، مع دقة حوالي ± 1٪ من قيمة التسارع المحددة. هذا المستوى من الدقة أمر حاسم للحصول على نتائج اختبار دقيقة ومتكررة.مثلاً، عند اختبار مكبر صوت عالي الأداء لرعشة الجذعيجب على نظام الهزاز أن يعيد إنتاج الترددات والترددات بدقة لتقييم أداء المتحدث بدقة.

مجموعة ديناميكية واسعة

القدرة على تغطية نطاق ديناميكي واسع هي ميزة مهمة أخرى. يمكن للنظام أن يولد اهتزازات بأطوال منخفضة للغاية ، مناسبة لاختبار المنتجات الحساسة مثل الميكروإلكترونيات ،والاهتزازات عالية النطاق للمنتجات التي تحتاج إلى تحمل الظروف القاسيةالمجموعة الديناميكية الواسعة تسمح لاختبار مجموعة متنوعة من المنتجات في مختلف الصناعات.سواء كان جهاز استشعار حساس في جهاز طبي أو جزء من محرك ثقيل، يمكن لنظام الهزازات أن يحاكي مستويات الاهتزاز المناسبة.

بناء قوي وموثوق به

بالنظر إلى الطبيعة المتكررة والمتطلبة لاختبار الاهتزازات، يتم بناء نظام الهزازات مع بناء قوي وموثوق به.طاولة الهز وغيرها من المكونات الميكانيكية مصنوعة من مواد عالية القوة مثل الفولاذ لمواجهة القوى العالية التي تولد أثناء اختبار الاهتزازالمكونات الكهربائية والهيدروليكية، بما في ذلك مكبر الطاقة والتحكم، مصممة للعمل باستمرار في ظروف التوتر العالي دون تدهور.النظام مجهز أيضا مع عناصر السلامة، مثل آليات الحماية من الإفراط في الحمل وآليات وقف الطوارئ، لحماية العينة المختبرة والعاملين والمعدات نفسها.هذا البناء القوي يضمن أن نظام هز الهزاز يمكن أن تؤدي عدد كبير من الاختبارات على مدى حياته دون صيانة كبيرة، مما يقلل من وقت التوقف ويزيد من كفاءة عملية الاختبار.

5تطبيقات نظام الهزاز في الصناعات المختلفة- نعم

صناعة الطيران والفضاء

في صناعة الطيران والفضاء ، يستخدم نظام هز الهزات على نطاق واسع لاختبار مكونات الطائرات. من أجزاء المحرك إلى أنظمة الألكترونيات الطيرانية ، يجب أن تكون هذه المكونات موثوقة للغاية.يُساعد اختبار الانفجار الصيني في تحديد ترددات الرنين في شفرات المحرك، بينما يضمن اختبار الاهتزاز العشوائي والصيني أن المكونات يمكن أن تتحمل الاهتزازات أثناء الطيران.يتم اختبار نظام الهبوط للطائرة باستخدام اهتزازات عشوائية لمحاكاة الاصطدام والاهتزازات أثناء الهبوط.هذا يساعد في ضمان سلامة وموثوقية الطائرة أثناء الإقلاع والهبوط.

صناعة السيارات

تستفيد صناعة السيارات بشكل كبير من نظام هز الهزات. يتم اختبار مكونات المحرك وأنظمة التعليق والمكونات الداخلية باستخدام اختبارات اهتزاز مختلفة.يستخدم اختبار الاهتزاز الجبني لتحسين تصميم مصاعد المحرك، في حين أن اختبار الاهتزاز العشوائي يساعد في ضمان أن المكونات الداخلية، مثل لوحة القيادة والمقاعد لا تنتج اهتزازات مزعجة أثناء القيادة العادية.يتم اختبار نظام الصوت في السيارة مع الاهتزازات الصينية والعشوائية للتأكد من أنه يعمل بشكل صحيح ولا ينتج أي تشويه أو تلف تحت الاهتزاز.

صناعة الإلكترونيات

في صناعة الإلكترونيات، يستخدم نظام الهزاز الهزاز لاختبار مجموعة واسعة من المنتجات، من الهواتف الذكية والأجهزة اللوحية إلى أنظمة التحكم الصناعية.اختبار الاهتزاز العشوائي أمر حاسم لضمان أن المكونات الداخلية لهذه الأجهزة يمكن أن تتحمل الاهتزازات أثناء النقل والاستخدام العادييمكن استخدام اختبار انفجار الجيب لتحديد أي مشاكل في الرنين في غطاء الجهاز أو المكونات الداخلية. على سبيل المثال،يتم اختبار القرص الصلب للكمبيوتر المحمول مع الاهتزازات العشوائية لضمان أن البيانات المخزنة عليه لا تزال آمنة حتى عندما يتم تعريض الكمبيوتر المحمول للتذبذب.
