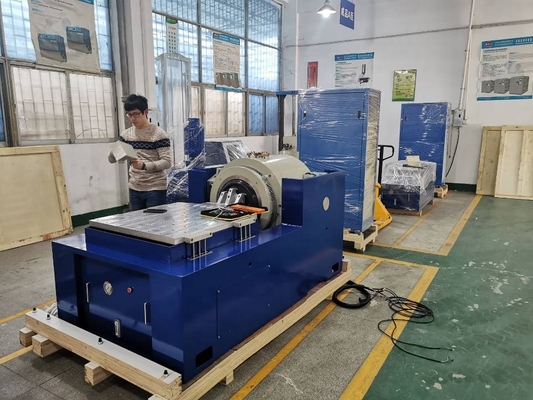

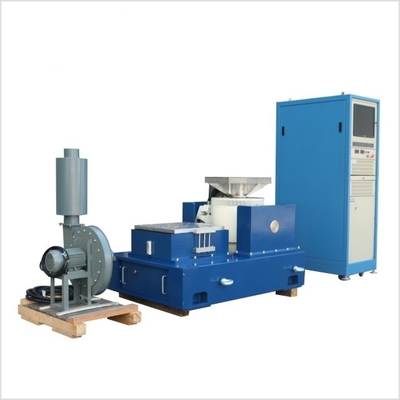

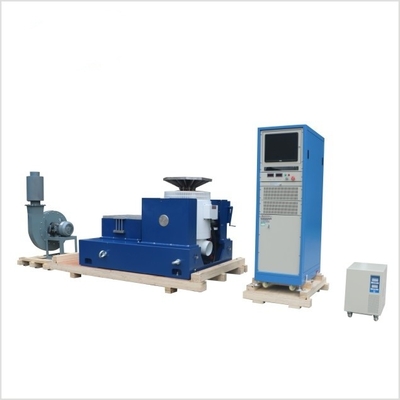

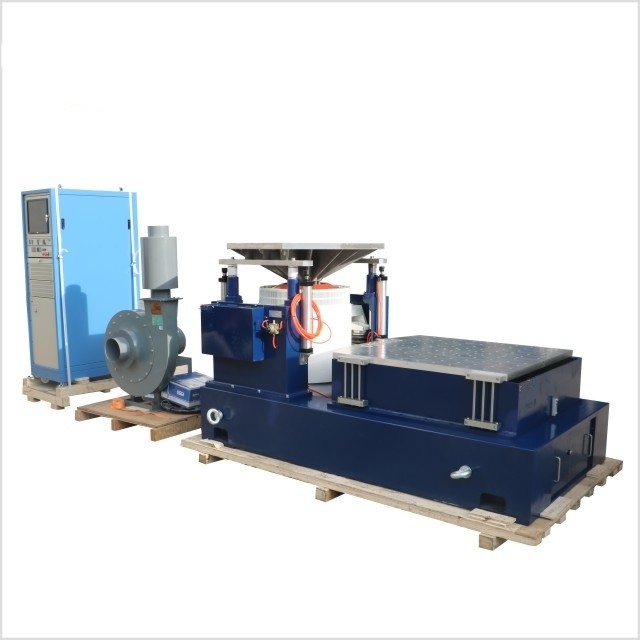

نظام اختبار الاهتزازات البناء الصلب مع طاولة الانزلاق لاختبار عشوائي RMS

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-20
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

20 كيلو نيوتن

قوة عشوائية:

20 كيلو نيوتن

قوة الصدمة:

40 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

نظام اختبار اهتزاز طاولة الانزلاق,نظام اختبار الاهتزاز مع طاولة الانزلاق,نظام اختبار الاهتزازات البناء الصلب

Vibration Test System With Slip Table

Robust Construction Vibration Test System

وصف المنتج

نظام اختبار الاهتزاز مع طاولة زلقة لاختبار الاهتزاز العشوائي RMS

في المشهد الديناميكي لتطوير المنتجات وضمان الجودة عبر العديد من الصناعات، فهم كيفية استجابة المنتجات لاهتزازات العالم الحقيقي أمر ضروري.اختبار الاهتزازات العشوائية RMS (جذر متوسط مربع) ظهر كطريقة حاسمة لتقييم متانة وموثوقية المنتجاتيوفر نظام اختبار الاهتزاز مجهز بطاولة انزلاق مصممة لهذا الاختبار حلًا شاملًا لمحاكاة سيناريوهات الاهتزاز المعقدة.- نعم

1أهمية اختبار الاهتزازات العشوائية- نعم

تقليد الاهتزازات الحقيقية- نعم

الاهتزازات العشوائية هي حدث شائع في الطبيعة ومختلف البيئات الصناعية.المنتجات التي تتراوح من مكونات الطيران إلى أجهزة الإلكترونيات الاستهلاكية تتعرض لاهتزازات ليست منتظمة أو دوريةعلى سبيل المثال، الطائرة أثناء الطيران تشهد اهتزازات من تشغيل المحرك، اضطرابات الهواء، والرنين الهيكلي هذه الاهتزازات معقدة وغير متوقعةمما يجعل من المهم اختبار المنتجات في ظروف مماثلةاختبار الاهتزاز العشوائي RMS يهدف إلى تكرار هذه الاهتزازات في العالم الحقيقي في بيئة مختبرية خاضعة للسيطرة.يمكن للمصنعين تحديد نقاط ضعف محتملة في التصميمهذا يساعد في ضمان أن المنتجات يمكن أن تتحمل الاهتزازات التي ستواجهها خلال عمرها ، مما يقلل من خطر الفشل في الميدان.- نعم

تحديد كثافة الاهتزاز مع RMS- نعم

RMS هو مقياس إحصائي يوفر وسيلة لتحديد كثافة الاهتزازات العشوائية. فإنه يأخذ في الاعتبار نطاق الاهتزازات عبر مجموعة الترددات بأكملها.في اختبار الاهتزاز العشوائي في RMS، تم تصميم ملفات تعريف الاختبار لتتناسب مع قيم RMS للهزات المتوقعة في التطبيقات في العالم الحقيقي.إذا كان من المرجح أن يعاني المنتج من اهتزازات مع تسارع RMS 5 g في بيئة تشغيل معينة، يمكن برمجة نظام اختبار الاهتزاز لإنشاء ملف اهتزاز عشوائي بقيمة RMS 5 g.هذا يسمح بتقييم أكثر دقة لأداء المنتج في ظل ظروف اهتزاز واقعية.- نعم

2فهم نظام اختبار الاهتزاز مع طاولة الانزلاق- نعم

مكونات نظام اختبار الاهتزاز- نعم

يتكون نظام اختبار الاهتزاز من العديد من العناصر الرئيسية. مولد الاهتزاز ، الذي يمكن أن يكون هز الكهروديناميكي أو هيدروليكي ، هو المسؤول عن إنتاج الاهتزازات.في جهاز هز الكهربائي الديناميكي، يتم تطبيق تيار كهربائي على لفائف متحركة معلقة في مجال مغناطيسي. وفقًا لقاعدة اليد اليسرى لفليمنج ، هذا يخلق قوة تسبب في تحريك لفائف ، وتوليد اهتزازات.مكبر الطاقة يوفر الطاقة الكهربائية اللازمة لدفع المزلقجهاز التحكم هو دماغ النظام، مما يسمح للمشغلين بتعيين معايير الاهتزاز المطلوبة مثل نطاق التردد ومستويات التردد وقيمة RMS للاهتزاز العشوائي.- نعم

دور الطاولة المنزلقة- نعم

طاولة التزحلق هي واحدة فريدة من نوعها وقيمةفي العديد من سيناريوهات العالم الحقيقي، يمكن أن يكون هناك تغيير في الوضع.المنتجات تعاني ليس فقط من الاهتزازات ولكن أيضا الحركة النسبيةعلى سبيل المثال، في نظام تعليق السيارة، تتحرك المكونات فيما يتعلق ببعضها البعض أثناء تعرضها للهزات. يمكن أن يحاكي طاولة الانزلاق مثل هذه السيناريوهات.لديها سطح منخفضة الاحتكاك، مما يسمح للعينات بالتحرك بحرية في اتجاه واحد أو أكثر أثناء اختبار الاهتزاز. وهذا يضيف بعد إضافي لعملية الاختبار،توفير بيانات أكثر شمولا عن كيفية أداء المنتج في ظروف العالم الحقيقي.- نعم

القوة المسموح بها (Sine/ Random/ Shock Force)	2200 كجم/2000 كجم/4,400 كجم	كتلة الدرع	25 كجم
نطاق التردد	5-3000 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى / التحرّك المستمر	76 ملم/63 ملم	ربط الحمل: نقاط (المعيار)	21
السرعة القصوى	2.0 متر/ثانية	محور التردد الطبيعي للدفع	3 هرتز
الحد الأقصى للسرعة السينية	88/60 غرام	الحد الأقصى لدعم الحمل الرأسي	400 كجم
قطر الدرع	340 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2700 هرتز (اسمية) ± 5٪	البعد LxWxH	1، 160 ملم × 880 ملم × 1,050 ملم
لحظة الإطاحة المسموح بها	500 نلم	الوزن (غير مقطوع)	1700 كجم

3كيف يقوم النظام بإجراء اختبار الاهتزاز العشوائي RMS- نعم

إنتاج ملفات تعريف الاهتزاز العشوائية- نعم

لإجراء اختبار الاهتزاز العشوائي RMS، يستخدم نظام اختبار الاهتزاز خوارزميات متقدمة لتوليد إشارات كهربائية عشوائية. هذه الإشارات يتم تضخيمها ثم إرسالها إلى مولد الهزات.الطبيعة العشوائية للإشارات تضمن أن الاهتزازات الناتجة تغطي نطاقًا واسعًا من الترددات والترددات ، مماثلة لتلك الموجودة في الحالات الحقيقية.يضبط جهاز التحكم بدقة خصائص الإشارة العشوائية لتحقيق قيمة RMS المطلوبةعلى سبيل المثال، إذا كان تسارع RMS المستهدف هو 3 g، فإن جهاز التحكم سوف يراقب باستمرار ويضبط الإشارة للحفاظ على هذه القيمة طوال الاختبار.- نعم

التفاعل مع طاولة الانزلاق- نعم

عندما يتم استخدام طاولة الانزلاق، يتم تركيب عينة الاختبار عليها.يسمح طاولة الانزلاق للعينات بالتحرك وفقًا للقوى التي تعمل عليهاأجهزة استشعار وضعت على طاولة الانزلاق وعينة الاختبار قياس الحركة والاهتزازات.والتي يمكنها بعد ذلك إجراء تعديلات في الوقت الحقيقي على ملف الاهتزازعلى سبيل المثال، إذا بدأت عينة الاختبار في التحرك بطريقة غير متوقعة على طاولة الانزلاق، يمكن للمتحكم تعديل معايير الاهتزاز لتحسين محاكاة ظروف العالم الحقيقي.- نعم

4خصائص أداء نظام اختبار الاهتزاز- نعم

التحكم في الاهتزاز بدقة عالية- نعم

نظام اختبار الاهتزاز يوفر التحكم بدقة عالية على الاهتزاز العشوائي RMS. دقة التردد عادة ما تكون ضمن ± 0.1٪،يسمح بتكرار دقيق لطيف الترددات المرغوب فيهكما أن التحكم في النطاق دقيق للغاية، مع دقة النطاق حوالي ± 1٪. هذا المستوى من الدقة أمر حاسم لضمان أن نتائج الاختبار موثوقة ويمكن تكرارها.مثلاً، عند اختبار مكون إلكتروني حساس للقمر الصناعي ، يجب أن يكون النظام قادرًا على إعادة إنتاج الاهتزازات العشوائية RMS التي ستواجهها أثناء الإطلاق وفي المدار ،تمكين تقييم دقيق لأداء المكون.- نعم

نطاق ديناميكي واسع- نعم

القدرة على تغطية نطاق ديناميكي واسع هي ميزة مهمة أخرى. يمكن للنظام أن يولد اهتزازات مع نطاقات منخفضة جدا، مناسبة لاختبار المنتجات في بيئات منخفضة الاهتزاز،مثل الأجهزة الطبية في مستشفىفي نفس الوقت، يمكن أن تنتج اهتزازات عالية النطاق للمنتجات التي تعاني من ظروف شديدة، مثل مكونات في سيارة سباق عالية الأداء.مجموعة ديناميكية واسعة تضمن أن النظام يمكن أن تلبي احتياجات اختبار مجموعة متنوعة من المنتجات.- نعم

بناء قوي وموثوق به- نعم

نظراً لطبيعة اختبار الاهتزازات العشوائية المتكررة والمتطلبة في RMS، تم بناء نظام اختبار الاهتزازات ببناء قوي وموثوق به.ومكونات ميكانيكية أخرى مصنوعة من مواد عالية القوة مثل الألومنيوم أو الصلب لتحمل القوى العالية التي تولد أثناء الاختبارالمكونات الكهربائية والإلكترونية، بما في ذلك مكبر الطاقة والتحكم، مصممة للعمل بشكل مستمر في ظل ظروف التوتر العالي دون تدهور.يتم تجهيز النظام أيضا مع عناصر السلامة لحماية العينة اختبار والعاملينهذا البناء القوي يضمن أن النظام يمكن أن تؤدي الآلاف من الاختبارات على مدى عمرها دون صيانة كبيرة،تقليل وقت التوقف وزيادة كفاءة عملية الاختبار.- نعم

5تطبيقات نظام اختبار الاهتزاز في مختلف الصناعات- نعم

صناعة الطيران والفضاء- نعم

في صناعة الطيران والفضاء، فإن اختبار الاهتزاز العشوائي RMS أمر حاسم لضمان موثوقية مكونات الطائرات والمركبات الفضائية.يستخدم نظام اختبار الاهتزاز مع طاولة الانزلاق لاختبار المكونات مثل أنظمة ألكترونيات الطيرانعلى سبيل المثال، يتم اختبار بنية جناح الطائرة للتأكد من أنها قادرة على تحمل اهتزازات المحركات وتشوش الهواء أثناء الطيران.يمكن أن تحاكي طاولة الانزلاق الحركة النسبية لمكونات الجناح، وتوفير بيانات قيمة لتحسينات التصميم.- نعم

صناعة السيارات- نعم

صناعة السيارات تستفيد بشكل كبير من هذا النوع من اختبارات الاهتزاز.يتم اختبار أنظمة التعليق لضمان استدامتها تحت الاهتزازات التي تشهدها أثناء القيادة العادية وفي الظروف القاسيةعلى سبيل المثال، يتم اختبار أقسام محرك السيارة لمعرفة مدى قدرتها على عزل اهتزازات المحرك من جسم السيارة.يمكن أن تحاكي طاولة الانزلاق حركة المحرك بالنسبة للهيكل، مساعدة الشركات المصنعة على تحسين تصميم مصاعد المحرك.- نعم

صناعة الإلكترونيات- نعم

في صناعة الإلكترونيات، حيث غالبا ما تتعرض المنتجات لاهتزازات أثناء النقل والاستخدام، يستخدم نظام اختبار الاهتزاز لاختبار الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة المحمولة الأخرى.على سبيل المثال، يتم اختبار الهاتف الذكي للتأكد من أن المكونات الداخلية، مثل البطارية ووحدة الكاميرا واللوح الأم، يمكن أن تتحمل الاهتزازات من حملها في جيب أو حقيبة.يمكن أن تحاكي طاولة الانزلاق حركة الجهاز أثناء الاستخدام العادي، مما يسمح للمصنعين لتحديد ومعالجة عيوب التصميم المحتملة.- نعم

6الاستنتاج- نعم

نظام اختبار الاهتزاز مع طاولة الانزلاق لاختبار الاهتزاز العشوائي RMS هو أداة قوية لتطوير المنتجات وضمان الجودة عبر العديد من الصناعات.من خلال محاكاة الاهتزازات في العالم الحقيقي بدقة والسماح بالحركة النسبية للعينة، يوفر رؤى قيمة في أداء واستدامة المنتجات. مع التحكم في الاهتزاز بدقة عالية، مجموعة ديناميكية واسعة والبناء القوي،هذا النظام يلعب دورا حاسما في ضمان أن المنتجات تلبي معايير الجودة العالية المطلوبة في السوق التنافسية اليومإذا كانت صناعتك تتطلب اختبار الاهتزازات العشوائية الموثوق به RMS ، فإن الاستثمار في نظام اختبار الاهتزاز هذا يمكن أن يحسن بشكل كبير من أداء منتجاتك وموثوقيتها.
