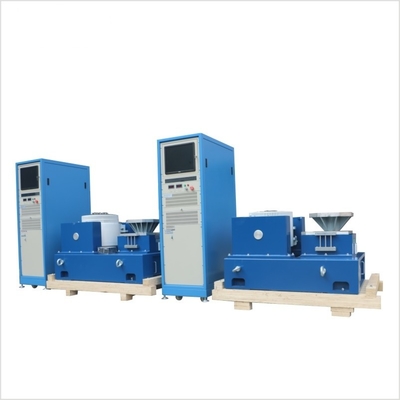

جدول اختبار الاهتزازات ANSI/EIA-364-28D-1999 للموصلات والمكالمات الكهربائية

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-10
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

20 كيلو نيوتن

قوة عشوائية:

20 كيلو نيوتن

قوة الصدمة:

40 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

جدول الاهتزاز لاختبار المقابس,جدول الاهتزازات للموصلات الكهربائية,جدول اختبار الاهتزازات EIA-364-28D-1999

Vibration Table for Electrical Connectors

EIA-364-28D-1999 Vibration Test Table

وصف المنتج

جدول الاهتزاز لاختبار الموصلات والمكالمات الكهربائية، تلبية ANSI/EIA - 364 - 28D - 1999

في مجال الهندسة الكهربائية، الاتصالات الكهربائية والمقابس هي الأبطال غير المشهورين الذين يضمنون الاتصال السلس داخل مجموعة واسعة من الأنظمة الكهربائية.من الأجهزة الإلكترونية الاستهلاكية مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة إلى الآلات الصناعية المعقدة ومعدات الطيران، هذه المكونات تلعب دورا محوريا. توفر المعيار ANSI/EIA - 364 - 28D - 1999 مجموعة شاملة من المبادئ التوجيهية لاختبار الاهتزازات للموصلات الكهربائية والمقابس.وجبة الاهتزاز المصممة لتلبية هذا المعيار هي أداة أساسية للمصنعين ومهنيي مراقبة الجودة.- نعم

1أهمية اختبار الاهتزازات للموصلات والمكالمات الكهربائية- نعم

ضمان الاتصال الموثوق به- نعم

الاتصالات الكهربائية والمقابس تتعرض باستمرار للتأرجح في التطبيقات في العالم الحقيقيالاتصالات في النظام الكهربائي للسيارات تخضع لاهتزازات المحركفي البيئات الصناعية ، يمكن أن تؤثر اهتزازات الآلات على أداء الموصلات في لوحات التحكم وأنظمة توزيع الطاقة.اختبار الاهتزاز يهدف إلى محاكاة هذه الاهتزازات في بيئة خاضعة للرقابةمن خلال تعريض الموصلات والمقبسات لاهتزازات، يمكن للمصنعين تحديد المشاكل المحتملة مثل الاتصالات الضعيفة، والاتصالات المتقطعة، أو العزل التالف.هذا يسمح بتحسينات التصميم، مما يضمن الحفاظ على اتصالات الكهربائية الموثوقة خلال عمرها ، مما يقلل من خطر فشل النظام.- نعم

تلبية معايير الصناعة ومتطلبات السلامة- نعم

الالتزام بمعيار ANSI / EIA - 364 - 28D - 1999 أمر حاسم لصناعة الكهرباء.هذا المعيار ليس فقط يساعد في توحيد عملية اختبار الاهتزاز ولكن أيضا يضمن أن الموصلات الكهربائية والمقابس تلبي مستويات السلامة والأداء المطلوبةفي التطبيقات التي يمكن أن يكون فيها الفشل الكهربائي عواقب وخيمة، مثل في المعدات الطبية أو أنظمة الطيران، تكون الموصلات والمقابس المتوافقة ضرورية.باستخدام جدول الاهتزاز الذي يلبي هذا المعيار، يمكن للمصنعين إثبات أن منتجاتهم قد خضعت لاختبارات صارمة وهي مناسبة للاستخدام في التطبيقات الحرجة،إعطاء المستخدمين النهائيين الثقة في موثوقية وسلامة الأنظمة الكهربائية التي يقومون بتثبيتها.- نعم

2فهم معيار ANSI/EIA - 364 - 28D - 1999- نعم

المتطلبات الرئيسية للمعيار- نعم

يحدد معيار ANSI/EIA - 364 - 28D - 1999 متطلبات مفصلة لاختبار الاهتزازات للموصلات والمكالمات الكهربائية. يحدد ملفات تعريف الاهتزازات، بما في ذلك نطاق التردد،مستويات النطاق، ومدة الاختبار. عادةً ما تغطي نطاق الترددات طيفًا ذي صلة بالاهتزازات التي قد يواجهها الموصولات والمقابس ، عادةً من بضع هيرتز إلى عدة مئات من هيرتز.مستويات النطاق، يقاس من حيث التسارع (g) ، يتم معايرتها بعناية لمحاكاة كثافة الاهتزازات في سيناريوهات مختلفة في العالم الحقيقي. على سبيل المثال،يمكن أن يحدد المعيار مستويات كثافة مختلفة للموصلات المستخدمة في بيئات صناعية عالية الاهتزاز مقارنة مع تلك المستخدمة في بيئات المكاتب المستقرة نسبياًكما يتم تحديد مدة الاختبار بوضوح، مما يضمن أن الاتصالات والمقابس تخضع لتعرض الاهتزازات الكافية لتقييمها بدقة على المدى الطويل.- نعم

المعايير لضمان الجودة- نعم

هذا المعيار بمثابة معيار لضمان الجودة في صناعة الموصلات الكهربائية والمكالمات.مما يسهل تحديد مجالات التحسينمن خلال اتباع المعيار، يمكن للمصنعين ضمان أن منتجاتهم متوافقة مع مجموعة واسعة من الأنظمة الكهربائية وتلبية توقعات العملاء والهيئات التنظيمية.كما أن المعيار يعزز الاتساق في عملية التصنيع، مما يؤدي إلى منتجات ذات جودة أعلى وانخفاض حالات الفشل الكهربائي في الميدان.- نعم

3كيف تعمل طاولة الاهتزاز- نعم

مبدأ عمل جدول الاهتزاز- نعم

جدول الاهتزاز لاختبار الاتصالات الكهربائية والمقابس يعمل عادة على مبدأ كهروديناميكي أو هيدروليكي.يتم تطبيق تيار كهربائي على لفائف متحركة معلقة في مجال مغناطيسيووفقاً لقاعدة فليمينغ اليد اليسرى هذا يخلق قوة تجعل الملف يتحركوالتي بعد ذلك تهتز الموصولات الكهربائية والمقابس الموضعة عليهايمكن أن تولد طاولة الاهتزاز مجموعة واسعة من ترددات الاهتزازات وامتداداتها عن طريق ضبط التيار الكهربائي وخصائص المجال المغناطيسي.السائل الهيدروليكي يستخدم لتوليد القوة التي تسبب سطح الطاولة للتذبذبيتم التحكم في تدفق وضغط السائل الهيدروليكي لإنتاج ملف الاهتزاز المطلوب.- نعم

مكونات جدول الاهتزاز- نعم

تتكون طاولة الاهتزاز من عدة مكونات رئيسية. سطح الطاولة هو المنصة التي يتم تركيب الاتصالات الكهربائية والمقابس عليها.وهي مصممة لتكون مسطحة وصلبة لضمان نقل الاهتزاز المتساوي إلى عينات الاختبارمصدر الطاقة، سواء كان مكبر الطاقة الكهربائية في نظام الكهروديناميكي أو مضخة هيدروليكية في نظام هيدروليكي، يوفر الطاقة اللازمة لتوليد الاهتزازات.المراقب هو دماغ النظام، مما يسمح للمشغلين بتعيين معايير الاهتزاز المطلوبة مثل التردد والعرض ومدة الاختبار.أجهزة استشعار مثل مقاييس التسارع تستخدم لقياس مستويات الاهتزاز الفعلية على سطح الطاولةهذه أجهزة الاستشعار توفر ردود الفعل إلى جهاز التحكمتمكين تعديلات في الوقت الحقيقي لضمان أن ملف الاهتزاز يبقى ضمن الحدود المحددة في معيار ANSI / EIA - 364 - 28D - 1999.- نعم

القوة المسموح بها (Sine/ Random/ Shock Force)	2200 كجم/2000 كجم/4,400 كجم	كتلة الدرع	25 كجم
نطاق التردد	5-3000 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى / التحرّك المستمر	76 ملم/63 ملم	ربط الحمل: نقاط (المعيار)	21
السرعة القصوى	2.0 متر/ثانية	محور التردد الطبيعي للدفع	3 هرتز
الحد الأقصى للسرعة السينية	88/60 غرام	الحد الأقصى لدعم الحمل الرأسي	400 كجم
قطر الدرع	340 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2700 هرتز (اسمية) ± 5٪	البعد LxWxH	1، 160 ملم × 880 ملم × 1,050 ملم
لحظة الإطاحة المسموح بها	500 نلم	الوزن (غير مقطوع)	1700 كجم

4خصائص أداء جدول الاهتزازات المتوافق مع ANSI/EIA - 364 - 28D - 1999- نعم

التحكم الدقيق في الاهتزاز- نعم

لتلبية المعيار ANSI/EIA - 364 - 28D - 1999 ، يجب أن يوفر جدول الاهتزازات تحكمًا دقيقًا في الاهتزازات. يمكن أن يضبط بدقة تردد الاهتزازات ،مع دقة التردد في كثير من الأحيان ضمن ± 0.1 ٪ ، يمكن أيضًا التحكم بدقة في نطاق الاهتزازات ، مع دقة النطاق عادةً ما تكون ضمن ± 1 ٪.هذا المستوى من الدقة أمر حاسم لضمان أن نتائج الاختبار موثوقة ويمكن تكرارهاعلى سبيل المثال، عند اختبار موصل كهربائي عالي الأداء يستخدم في مركز البيانات،يجب أن تكون جدول الاهتزاز قادرة على إعادة إنتاج الاهتزازات بدقة التي ستواجهها بسبب تشغيل مروحي التبريد وغيرها من المعدات.، مما يسمح للمصنعين بتقييم أدائها بدقة.- نعم

نطاق ديناميكي واسع- نعم

القدرة على تغطية نطاق ديناميكي واسع هي ميزة مهمة أخرى. يمكن أن تواجه موصلات ومقابس الكهرباء اهتزازات بأطوال منخفضة للغاية في بعض الحالات،مثل نظام الترفيه المنزلي، ومواسيع عالية نسبيا في غيرها، مثل في أداة الطاقة موقع البناء. يجب أن تكون طاولة الاهتزاز قادرة على توليد اهتزازات عبر هذا النطاق الواسع.يجب أن تكون قادرة على محاكاة الاهتزازات الخفيفة أثناء الاستخدام العادي وكذلك الاهتزازات الأكثر كثافة أثناء التعامل الخام أو في بيئات العمل القاسيةمجموعة ديناميكية واسعة تضمن أن جميع سيناريوهات الاهتزاز الممكنة يمكن اختبارها بفعالية.- نعم

بناء قوي وموثوق به- نعم

بالنظر إلى الطبيعة المتكررة لاختبار الاهتزازات، تم بناء طاولة الاهتزازات مع بناء قوي وموثوق به.سطح الطاولة وغيرها من المكونات الميكانيكية مصنوعة من مواد عالية القوة مثل الألومنيوم أو الفولاذ لتحمل القوى العالية التي تولد أثناء اختبار الاهتزازالمكونات الكهربائية والهيدروليكية، بما في ذلك مصدر الطاقة والتحكم، مصممة للعمل بشكل مستمر في ظل ظروف الإجهاد العالي دون تدهور.المعدات مجهزة أيضا مع عناصر السلامة لحماية عينات الاختبار والمستخدمينهذا البناء القوي يضمن أن طاولة الاهتزاز يمكن أن تؤدي الآلاف من الاختبارات على مدى حياتها دون صيانة كبيرة،تقليل وقت التوقف وزيادة كفاءة عملية الاختبار.- نعم

5تطبيقات جدول الاهتزاز في اختبار الموصلات والصواريخ الكهربائية- نعم

اختبار موصلات الإلكترونيات الاستهلاكية- نعم

يتم اختبار الاتصالات في الأجهزة الإلكترونية الاستهلاكية ، مثل منافذ USB ومقابس سماعات الرأس وموصلات البطارية باستخدام جدول الاهتزاز.يجب أن تظل هذه الموصلات تعمل وتحافظ على اتصال كهربائي جيد حتى عندما يتعرض الجهاز لاهتزازات التعامل العاديةعلى سبيل المثال، يتم اختبار مكون USB للهاتف الذكي للتأكد من أنه يمكن أن يتحمل الاهتزازات الناجمة عن المستخدم المشي مع الهاتف في جيبه.ويمكن لجدول الاهتزازات محاكاة هذه الاهتزازات، مما يسمح للمصنعين لتحديد ومعالجة أي مشاكل محتملة مع تصميم الموصلات.- نعم

تقييم الاتصالات الكهربائية الصناعية- نعم

يتم استخدام الموصلات الكهربائية الصناعية في مجموعة متنوعة من التطبيقات ، من ألواح توزيع الطاقة إلى معدات التصنيع.هذه الاتصالات غالبا ما تتعرض لاهتزازات أكثر حدة مقارنة مع الإلكترونيات الاستهلاكيةيستخدم جدول الاهتزاز لاختبار الموصلات في البيئات الصناعية لضمان قدرتها على الحفاظ على أدائها في هذه الظروف القاسية. على سبيل المثال،يتم اختبار الاتصالات في مركز التحكم في المحرك الصناعي واسع النطاق للتأكد من أنها لا تخفف أو تواجه اتصالات متقطعة بسبب اهتزاز المحركاتيمكن أن يُحاكي جدول الاهتزاز بدقة الاهتزازات في البيئة الصناعية، مما يساعد المصنعين على تحسين موثوقية موصلاتهم الكهربائية الصناعية.- نعم

ضمان جودة أجهزة الاتصال الجوية والفضاء والدفاعية- نعم

تطبيقات الطيران والفضاء والدفاع تتطلب أعلى مستوى من الموثوقية من الاتصالات الكهربائية والمقابس. يستخدم جدول الاهتزاز لاختبار الاتصالات في أنظمة ألكترونيات الطائرات ،أنظمة توجيه الصواريخ، ومعدات الاتصالات العسكرية. هذه الموصلات تحتاج إلى العمل دون عيب حتى في ظل اهتزازات شديدة أثناء الطيران والإطلاق والعمل في بيئات قاسية.يمكن أن يُحاكي جدول الاهتزاز الاهتزازات الشديدة التي تُعاني منها هذه التطبيقات، مما يسمح للمصنعين بضمان أن أجهزة الاتصال الخاصة بهم تلبي المتطلبات الصارمة لصناعات الطيران والفضاء والدفاع.- نعم

6الاستنتاج- نعم

جدول الاهتزازات المتوافق مع ANSI/EIA - 364 - 28D - 1999 هو أداة أساسية لاختبار الموصلات والمكالمات الكهربائية.من خلال محاكاة الدقة لاهتزازات هذه المكونات التي تواجهها في التطبيقات في العالم الحقيقييسمح للمصنعين بتقييم وتحسين منتجاتهم. مع التحكم الدقيق في الاهتزازات، مجموعة ديناميكية واسعة والبناء القوي،هذه المعدات تلعب دورا حاسما في تطوير وضمان جودة الموصلات الكهربائية والمقابسسواء كان اختباراً لموصلات الإلكترونيات الاستهلاكية أو التطبيقات الصناعية أو أنظمة الطيران والدفاعاستخدام مثل هذه الجدول الاهتزاز هو عامل رئيسي في ضمان الاتصال الكهربائي الموثوق به.- نعم

If your business is involved in the manufacturing or quality control of electrical connectors and sockets and you require a reliable vibration testing solution that meets the ANSI/EIA - 364 - 28D - 1999 standardفريقنا هنا للمساعدة نحن نقدم أحدث طاولات الاهتزاز مع ميزات مصممة للاحتياجات الخاصة لاختبار المكونات الكهربائيةاتصل بنا اليوم لمعرفة المزيد عن كيفية منتجاتنا يمكن أن تعزز جودة وموثوقية الموصلات الكهربائية الخاصة بك والمقابس.
