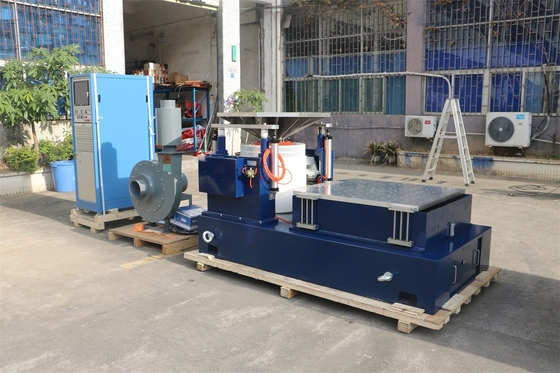

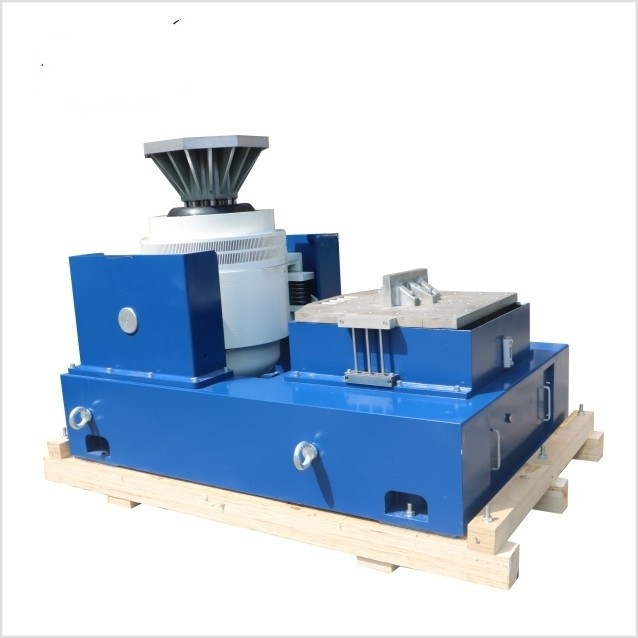

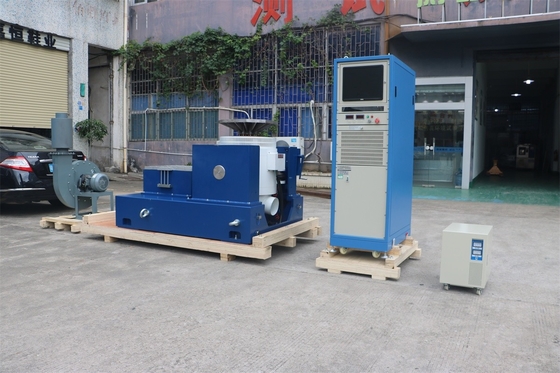

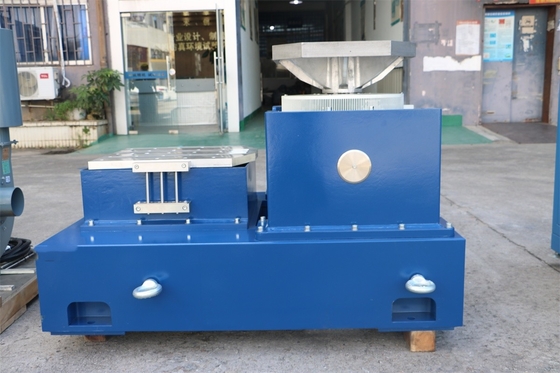

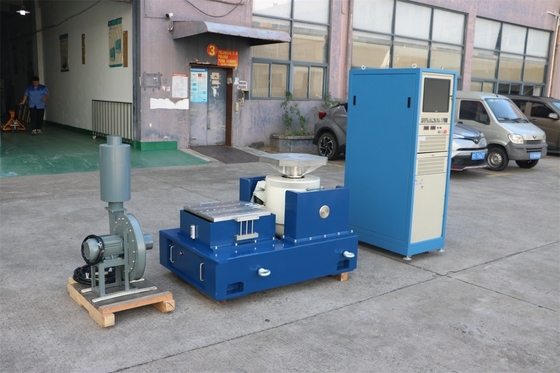

جدول الاهتزازات عالية التردد لاختبار مكونات الأقمار الصناعية والمركبات الفضائية

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-20
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

120 كيلو نيوتن

قوة عشوائية:

120 كيلو نيوتن

قوة الصدمة:

240 كن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1500 × 1500 مم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

جدول اهتزازات مكونات المركبة الفضائية,جدول الاهتزازات عالية التردد,جدول اهتزازات مكونات الأقمار الصناعية

High Frequency Vibration Table

Satellite Components Vibration Table

وصف المنتج

جدول الاهتزازات عالية التردد لاختبار مكونات الأقمار الصناعية والمركبات الفضائية

في مجال استكشاف الفضاء المعقد والمتطلب ، فإن موثوقية مكونات الأقمار الصناعية والمركبات الفضائية ذات أهمية قصوى.طاولة الاهتزاز عالية التردد لدينا تم تصميمها خصيصا لتلبية المتطلبات الدقيقة لاختبار هذه المكونات الحيوية، مما يوفر أداة حاسمة لضمان نجاح البعثات الفضائية.

1الحاجة إلى اختبارات صارمة في التطبيقات الفضائية

الأقمار الصناعية والمركبات الفضائية تعمل في بعض من أكثر البيئات المتطرفة التي يمكن تخيلهابالإضافة إلى الاهتزازات المستمرة من الآلات على متن الطائرة والظواهر الفضائيةأي فشل في أحد المكونات يمكن أن يؤدي إلى عطل أو حتى خسارة كاملة لمهمة فضائية بملايين الدولاراتاختبار شامل ودقيق للمكونات قبل الإطلاق أمر ضرورياختبار الاهتزاز عالي التردد يحاكي الاهتزازات التي تعاني منها خلال مراحل مختلفة من مهمة الفضاءمساعدة المهندسين على تحديد نقاط ضعف محتملة في تصميم وبناء المكونات.

2الميزات الرئيسية لجدول اهتزازات الترددات العالية

توليد الترددات العالية

طاولة الاهتزاز لدينا قادرة على توليد نطاق ترددي واسع بشكل مثير للإعجاب، مع التركيز على الترددات العالية. يمكن أن تنتج اهتزازات تتراوح من 10 هرتز إلى 10,000 هرتز مذهلة.هذا المدى الترددي الواسع يسمح بتكرار دقيق لملفات الاهتزاز المعقدة التي يواجهها الأقمار الصناعية ومكونات المركبات الفضائيةسواء كانت الاهتزازات عالية التردد خلال المراحل الأولى من إطلاق الصاروخ أو الاهتزازات الأكثر دقة من الأجهزة التي تحمل الأقمار الصناعيةالجدول يمكن محاكاة هذه الظروف بدقة.

التحكم الدقيق في الاهتزاز

ويمكن التحكم بدقة في نطاق الاهتزازات، مع زيادة الحد الأقصى من ± 25 ملم وسرعة أقصى تصل إلى 300 غرام.هذا المستوى من الدقة يضمن أن يتم اختبار المكونات في ظل ظروف تعكس عن كثب بيئتها العملية الفعلية في الفضاءكما يوفر الجدول تحكمًا ممتازًا على أشكال موجات الاهتزاز ، مما يسمح بمحاكاة أنماط الاهتزاز الجيوبية والعشوائية والمرورية كما هو مطلوب بمعايير الاختبار المختلفة.

منصة اختبار عالية الجودة

تم تصميم منصة الاختبار من طاولة الاهتزازات للحفاظ بشكل آمن على مكونات الأقمار الصناعية والمركبات الفضائية أثناء الاختبار.سطح مستقر مع مجموعة متنوعة من آليات التثبيت لاستيعاب مكونات ذات أشكال وأحجام مختلفةالمنصة مصنوعة من مادة مكافحة الاهتزاز، والتي تقلل من التدخل الخارجي وتوفر بيئة اختبار نظيفة لتحقيق نتائج دقيقة.تم تصميم المنصة لتحمل القوى العالية التي تولد أثناء الاختبارلضمان التشغيل المستقر حتى عند مستويات الاهتزاز القصوى.

ملفات تعريف اختبار قابلة للتخصيص

نحن نفهم أن مكونات مختلفة من الأقمار الصناعية والمركبات الفضائية قد تتطلب ظروف اختبار فريدة لهذا السبب جدول الاهتزاز لدينا يسمح لإنشاء ملفات تعريف اختبار قابلة للتخصيص للغايةالمهندسون يمكنهم تعيين التردد المحدد، ومدى ومدة الاهتزازات وفقا لمتطلبات المكون الذي يجري اختباره سواء كان اختبار قصير الأجل، عالية الكثافة لمكون حرج أو طويلة الأجل،اختبار الصمود منخفض السعة لجزء أقل حساسية، يمكن برمجة الجدول لتلبية الاحتياجات الدقيقة للاختبار.

نظام تحكم سهل الاستخدام

على الرغم من قدراتها التقنية العالية، فإن طاولة الاهتزاز تمتلك نظام تحكم سهل الاستخدام.يمكن للمشغلين إدخال معايير الاختبار بسهولة، بدء ووقف الاختبار، ومراقبة التقدم في الوقت الحقيقي. البرنامج لديه أيضا إمكانات متقدمة تسجيل البيانات وتحليل،تمكين جمع وتقييم مفصل لبيانات الاهتزاز لتقييم شامل لأداء المكونات.

3المواصفات

القوة المسموح بها (Sine/ Random/ Shock Force)	7،000 kgf/7,000 kgf/14000 kgf	كتلة الدرع	63 كجم
نطاق التردد	5-2500 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى / التحرّك المستمر	76 ملم/63 ملم	ربط الحمل: نقاط (المعيار)	17
السرعة القصوى	1.9mfc	محور التردد الطبيعي للدفع	3 هرتز
الحد الأقصى للسرعة السينية	100/60 غرام	الحد الأقصى لدعم الحمل الرأسي	1000 كجم (2000 كجم اختيارية)
قطر الدرع	450 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2.100 هرتز ((نوم) ± 5٪	البعد LxWxH	1،650 ملم × 1,130 ملم × 1,280 ملم
لحظة الإطاحة المسموح بها	1،000 نيمتر	الوزن (غير مقطوع)	4500 كجم

4التطبيقات في اختبار المكونات الفضائية

إلكترونيات الأقمار الصناعية

الأجهزة الإلكترونية من الأقمار الصناعية، مثل أنظمة الاتصالات، وحدات إدارة الطاقة، وأجهزة الكمبيوتر الموجودة على متن الطائرة، حساسة للغاية للتذبذب.لدينا طاولة اهتزاز عالية التردد تستخدم لاختبار هذه المكونات للتأكد من أنها يمكن أن تتحمل الاهتزازات أثناء الإطلاق والعمل في الفضاءمن خلال تعريضهم لتذبذب محاكاة، يمكن للمهندسين تحديد ومعالجة المشاكل المحتملة مثل الاتصالات الفضفاضة، وفشل المكونات، ومشاكل التداخل الكهرومغناطيسي.

مكونات هيكلية المركبة الفضائية

المكونات الهيكلية للمركبة الفضائية، مثل الإطار الرئيسي للجسم، ومصاعد الألواح الشمسية، ودعم الهوائيات، تحتاج إلى أن تكون قوية للغاية.يستخدم جدول الاهتزاز لاختبار هذه المكونات تحت اهتزازات عالية التردد لتقييم سلامة هيكلهايساعد ذلك في الكشف عن أي شقوق أو تشوهات أو نقاط ضعف في المواد أو طرق البناء، مما يضمن أن المركبة الفضائية يمكن أن تتحمل الإجهاد الميكانيكي للسفر الفضائي.

أدوات على متن الطائرة

تحمل الأقمار الصناعية والمركبات الفضائية مجموعة متنوعة من الأدوات للبحث العلمي ومراقبة الأرض والملاحة.يجب اختبارهم لضمان عملهم السليم تحت الاهتزازجدول الاهتزاز عالي التردد يسمح بمحاكاة الاهتزازات التي ستختبر هذه الأجهزة في الفضاءتمكين المهندسين من تحسين تصميمهم وتثبيتهم لأقصى أداء.

5الاستنتاج

الاستثمار في طاولة الاهتزاز عالية التردد لدينا لاختبار أجزاء الأقمار الصناعية والمركبات الفضائية هو قرار استراتيجي لأي منظمة ذات صلة بالفضاء.مع توليد الترددات العالية جداً، التحكم الدقيق في الاهتزاز، منصة اختبار عالية الجودة، ملفات تعريف اختبار قابلة للتخصيص، ونظام التحكم سهل الاستخدام،يقدم حلًا شاملًا لضمان موثوقية مكونات الفضاءمن خلال استخدام هذه المعدات، يمكن لوكالات الفضاء والمصنعين تقليل خطر فشل المكونات بشكل كبير خلال البعثات الفضائية.مما يؤدي إلى استكشاف فضاء أكثر نجاحا وفعالية من حيث التكلفةاتصل بنا اليوم لمعرفة المزيد عن كيفية تخصيص جدول الاهتزاز الخاص بنا لتلبية متطلبات اختبار المكونات الفضائية الخاصة بك.
