أنظمة اختبار الاهتزازات الكهروديناميكية متعددة المحاور لاختبار الاهتزازات في الفضاء الجوي

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-10
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

70 كيلو نيوتن

قوة عشوائية:

70 كيلو نيوتن

قوة الصدمة:

140 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

محرك الاهتزاز الكهرومغناطيسي للفضاء الجوي,أنظمة اختبار الاهتزازات الكهروديناميكية متعددة المحاور,أنظمة اختبار الاهتزاز في الفضاء الجوي

Multi Axis Electrodynamic Vibration Test Systems

Aerospace Vibration Testing Systems

وصف المنتج

محرك الهزاز الكهروديناميكي متعدد المحاور لاختبار الهزازات في الفضاء الجوي

في صناعة الطيران والفضاء ذات المخاطر العالية، حيث موثوقية المكونات حاسمة لنجاح المهمات وسلامة الركاب والطاقم،اختبار الاهتزاز يلعب دورا لا غنى عنهلقد تم تصميم أحدث جهاز لتحريك الاهتزازات الالكتروديناميكية المتعددة المحاورتوفير أداة قوية ودقيقة لمصنعي الطيران والفضاء والباحثين لضمان سلامة منتجاتهم.

1أهمية اختبار الاهتزاز في مجال الطيران

تتعرض مكونات الطائرات إلى بيئة اهتزاز معقدة وقاسية. أثناء الإقلاع والهبوط والعمليات أثناء الطيران ، تتعرض المكونات للهزات من محركات الطائرة ،الاضطرابات الجوية، والأنظمة الميكانيكية. هذه الاهتزازات يمكن أن تسبب التعب، وتخفيف الأجزاء، والعطل الكهربائي إذا لم يتم تصميم المكونات واختبارها بشكل صحيح.اختبار الاهتزاز ضروري لتحديد نقاط الضعف المحتملة في مكونات الطيرانمن خلال إجراء اختبارات اهتزاز شاملةيمكن لشركات الطيران أن تقلل من خطر فشل الطيران، وتعطيلات مهمة مكلفة، ومخاطر السلامة.

2. الميزات الرئيسية لمزج الاهتزازات الكهروديناميكية متعددة المحاور لدينا

توليد الاهتزازات عالية التردد

المزج مجهز بالتكنولوجيا المتقدمة التي تمكنه من توليد اهتزازات عالية التردد بدقة عالية.هذا النطاق العريض من الترددات أمر حاسم لتطبيقات الطيران والفضاء، لأن المكونات المختلفة قد تكون حساسة لمجموعات ترددات مختلفة.قد تتطلب أنظمة أجهزة الطيران اختبارًا في الترددات العالية لضمان قوتها ضد التداخل الكهرومغناطيسي الناجم عن الاهتزازات.في حين أن المكونات الهيكلية قد تحتاج إلى اختبار في ترددات أقل لتقييم مقاومة التعب.القدرة على تغطية هذا النطاق الواسع من الترددات تجعله مناسبًا لاختبار مجموعة متنوعة من مكونات الطيران.

التحكم الدقيق في الاهتزاز

ويمكن التحكم بدقة في نطاق الاهتزازات، مع أقصى تسارع يصل إلى 100 غرام و أقصى تحرك يصل إلى ± 50 مم.هذا المستوى العالي من الدقة يضمن أن يتم اختبار المكونات في ظل ظروف مطابقة تمامًا لبيئتها العملية الفعليةيقدم المزلق أيضاً تحكم ممتاز على أشكال موجات الاهتزاز، مما يسمح بمحاكاةوأنماط الاهتزاز العابرة كما هو مطلوب من قبل معايير الاختبار الجوي الفضائي المختلفةسواء كانت اهتزازات سلسة ومتواصلة أثناء الطيران العادي أو صدمة مفاجئة مثل اهتزازات أثناء هبوط طارئ،

ملفات تعريف اختبار قابلة للتخصيص

نحن نفهم أن المكونات الفضائية المختلفة لديها متطلبات اختبار فريدة من نوعها.المهندسون يمكنهم تعيين التردد المحدد، ومدى ومدة الاهتزازات لكل محور وفقا لاحتياجات المكون الذي يتم اختباره.هوائي الاتصالات للقمر الصناعي قد يتطلب ملفًا خاصًا للهزات في محور X لاختبار استقرارها الميكانيكي، في حين أن لوحاتها الشمسية قد تحتاج إلى ملف مختلف في محور Y لتقييم مرونتها تحت الاهتزاز. يمكن برمجة المزلق لتلبية هذه المتطلبات الدقيقة،توفير حل اختبار مخصص لمجموعة واسعة من مكونات الطيران.

بناء قوي وموثوق به

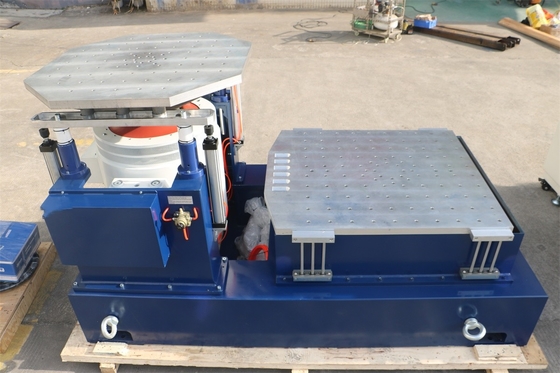

تم تصميم منصة الاختبار للمزج الاهتزازي للحفاظ على مكونات الطيران بشكل آمن أثناء الاختبار.سطح مستقر مع نقاط تثبيت متعددة لاستيعاب مكونات بأشكال وأحجام مختلفةالصفحة مصنوعة من مواد عالية القوة والاهتزاز، والتي تقلل من التدخل الخارجي وتوفر بيئة اختبار نظيفة لتحقيق نتائج دقيقة.البناء الكلي للمزلق قوي، مما يضمن أنه يمكن أن يتحمل القوى الكبيرة التي تولد أثناء الاختبار وتعمل باستمرار في ظروف صعبة. هذه الموثوقية ضرورية لاختبارات الطيران والفضاء،حيث الأداء طويل الأجل والمتسق هو أمر حاسم.

نظام تحكم سهل الاستخدام

على الرغم من قدراتها المتقدمة، يحتوي جهاز الهزاز الكهروديناميكي متعدد المحاور على نظام تحكم سهل الاستخدام.يمكن للمشغلين إدخال معايير الاختبار بسهولة، بدء ووقف الاختبار، ومراقبة التقدم في الوقت الحقيقي. يوفر البرنامج العروض البصرية الواضحة للبيانات الرئيسية مثل تردد الاهتزاز،ووقت الاختبار المتبقي لكل محوركما يحتوي على قدرات واسعة من تسجيل البيانات وتحليلها، مما يتيح جمع وتقييم متعمق لبيانات الاختبار لتقييم أداء المكونات الشامل.

3المواصفات

القوة المسموح بها (Sine/ Random/ Shock Force)	7،000 kgf/7,000 kgf/14000 kgf	كتلة الدرع	63 كجم
نطاق التردد	5-2500 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى / التحرّك المستمر	76 ملم/63 ملم	ربط الحمل: نقاط (المعيار)	17
السرعة القصوى	1.9mfc	محور التردد الطبيعي للدفع	3 هرتز
الحد الأقصى للسرعة السينية	100/60 غرام	الحد الأقصى لدعم الحمل الرأسي	1000 كجم (2000 كجم اختيارية)
قطر الدرع	450 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2.100 هرتز ((نوم) ± 5٪	البعد LxWxH	1،650 ملم × 1,130 ملم × 1,280 ملم
لحظة الإطاحة المسموح بها	1،000 نيمتر	الوزن (غير مقطوع)	4500 كجم

4التطبيقات في اختبار الاهتزازات في الفضاء الجوي

أنظمة الطيران

مكونات الطائرات، مثل أجهزة تحكم الطيران، وأنظمة الاتصالات، ومعدات الملاحة، حساسة للغاية لاهتزاز.جهازنا لتحريك الاهتزاز يستخدم لاختبار هذه المكونات لضمان عملها بشكل صحيح في بيئة الطيران القاسية. من خلال إخضاع أنظمة أجهزة الطيران لاهتزازات واقعية متعددة المحاور ، يمكن للمصنعين تحديد ومعالجة المشكلات المحتملة مثل الاتصالات الفضفاضة وفشل المكونات ،ومشاكل التداخل الكهرومغناطيسيهذا يساعد في ضمان موثوقية أنظمة ألكترونيات الطيران، والتي هي حاسمة للعمل الآمن للطائرات.

المكونات الهيكلية للطائرة

يجب أن تكون المكونات الهيكلية للطائرة، بما في ذلك الأجنحة، أجزاء جسم الطائرة، ومركبات الهبوط، قوية للغاية.يستخدم الهزاز الهزاز لاختبار هذه المكونات تحت الاهتزازات متعددة المحور لتقييم سلامة هيكليةمن خلال محاكاة الاهتزازات المعقدة التي تشهدها أثناء الطيران، يمكن للمصنعين اكتشاف أي شقوق أو تشوهات أو نقاط ضعف في المواد أو طرق البناء.تستخدم هذه المعلومات لتحسين عمليات التصميم والتصنيعلضمان أن الطائرة قادرة على تحمل الإجهاد الميكانيكي للطيران.

مكونات الأقمار الصناعية

الصناعات الصناعية تتعرض لظروف اهتزاز فريدة أثناء إطلاقها وعملياتها في المدار.جهازنا المزدوج للاهتزاز الكهرومغناطيسي يستخدم لاختبار مكونات الأقمار الصناعية مثل الألواح الشمسيةالقدرة على محاكاة الاهتزازات متعددة المحاور أمر حاسم لاختبار الأقمار الصناعيةحيث أن المكونات قد تعاني من اهتزازات من اتجاهات متعددة في وقت واحدمن خلال إجراء اختبارات اهتزاز شاملة، يمكن لمصنعي الأقمار الصناعية أن يضمنوا أن منتجاتهم يمكن أن تعمل بشكل صحيح في بيئة الفضاء،الحد من خطر فشل الأقمار الصناعية وتعطيل المهمة المكلفة.

5الاستنتاج

الاستثمار في الـ (Multi Axis Electrodynamic Vibration Shaker) لاختبار الاهتزازات في الفضاء هو قرار استراتيجي لأي منظمة ذات صلة بالفضاءتوليد الاهتزاز عالي التردد، التحكم الدقيق، ملفات تعريف الاختبار قابلة للتخصيص، البناء القوي، والتشغيل سهل الاستخدام، فإنه يوفر حلًا شاملًا لضمان موثوقية مكونات الطيران والفضاء.باستخدام هذه المعدات، يمكن لشركات الطيران والفضاء تحسين نوعية منتجاتها، والحد من خطر الفشل أثناء الطيران، والحصول على ميزة تنافسية في سوق الطيران والفضاء العالمية.اتصل بنا اليوم لمعرفة المزيد عن كيفية يمكن تخصيص الهزازات لدينا لتحقيق متطلبات اختبار الفضاء الجوي الخاصة بك.
