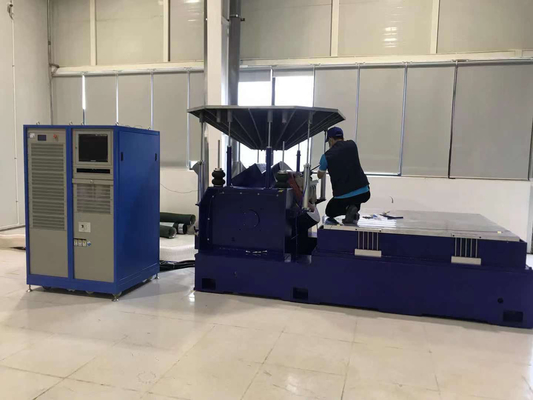

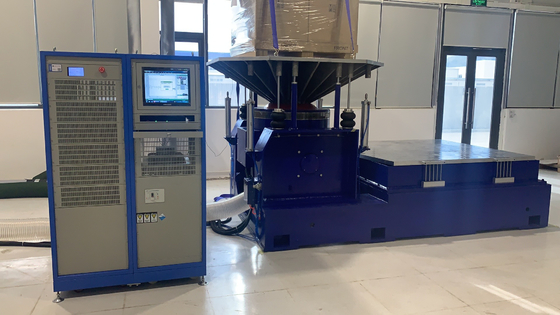

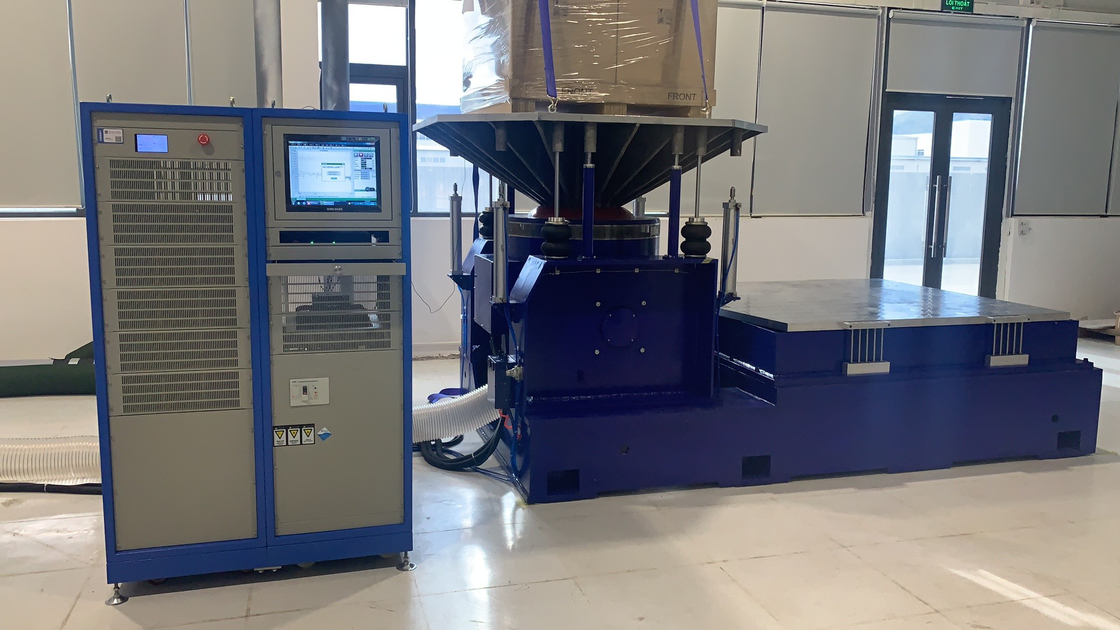

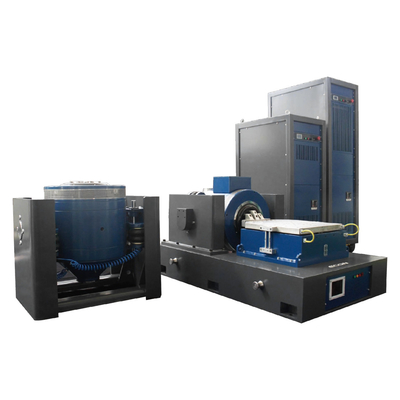

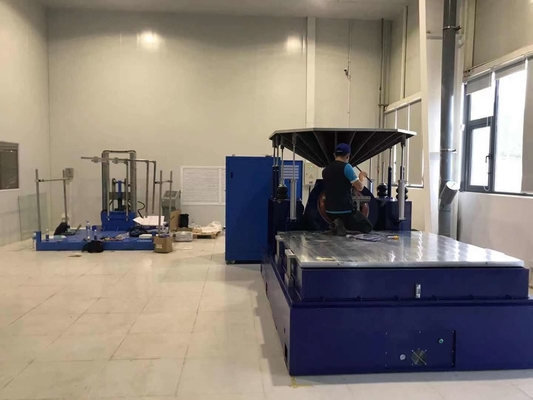

طاولة اهتزاز كبيرة مع طاولة انزلاق تشغل اختبار اهتزاز بطارية EV

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-40
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

40 كيلو نيوتن

قوة عشوائية:

40 كيلو نيوتن

قوة الصدمة:

80 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

100 ملم

● السرعة:

2.0

حجم الجدول:

1500 × 1500 مم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

طاولة اختبار الاهتزاز,طاولة اختبار الاهتزازات الكبيرة,جدول اختبار اهتزاز بطارية الكهرباء

Large Vibration Testing Table

EV Battery Vibration Testing Table

وصف المنتج

طاولة اهتزازات كبيرة مع طاولة انزلاق تشغل اختبار اهتزازات بطارية EV

في المشهد المتطور بسرعة من المركبات الكهربائية (EVs) ، فإن موثوقية وسلامة بطاريات EV ذات أهمية قصوى.طاولة الاهتزاز الكبيرة الخاصة بنا مجهزة بطاولة انزلاق تم تصميمها بدقة لإجراء اختبار هزات شاملة على بطاريات EV، مما يوفر حلاً حاسماً لضمان متانة وأداء هذه المصادر الحيوية للطاقة.

1أهمية اختبار الاهتزاز لبطاريات السيارات

تتعرض بطاريات السيارات الكهربائية لمجموعة واسعة من الاهتزازات أثناء تشغيل السيارة.ونظام التعليق للسيارة كل ما يساهم في الإجهاد الميكانيكي الذي يعاني منه بطاريةيمكن لهذه الاهتزازات أن تسبب تغيير المكونات الداخلية للبطارية، مثل الأقطاب الكهربائية، الموصلات، والكهربائيات، أو تخفيفها، أو حتى التلف مع مرور الوقت.مثل هذه المشاكل يمكن أن تؤدي إلى تقليل أداء البطاريةمن خلال إجراء اختبارات الاهتزاز ، يمكن للمصنعين تحديد نقاط الضعف المحتملة في تصميم البطارية وتغليفها وتثبيتها ،مما يسمح لهم بإجراء تحسينات لتعزيز مرونة البطارية وموثوقيتها.

2الميزات الرئيسية من طاولة الاهتزاز الكبيرة لدينا مع طاولة الانزلاق

توليد الاهتزازات ذات القدرة العالية

طاولة الاهتزاز الخاصة بنا مصممة لتوليد اهتزازات قوية مناسبة لاختبار بطاريات الكهرباء الكبيرةعادة من 5 هرتز إلى 2000 هرتزهذه النطاق الترددي يغطي بشكل فعال الاهتزازات التي من المرجح أن تواجه بطاريات EV خلال ظروف القيادة العادية.مع تسريع أقصاه يصل إلى 100 غرام وتحرك أقصى يصل إلى ±50 ممهذا المستوى العالي من السيطرة يضمن أن البطاريات يتم اختبارها تحت مستويات الاهتزاز الواقعية والصعبة.

الجدول المنزلق لتحسين قدرات الاختبار

طاولة الانزلاق المتكاملة هي ميزة فريدة وقيمة من إعداداتنا. إنها تسمح بمحاكاة اهتزازات وحركات متعددة المحاور المعقدة.يمكن أن تتحرك طاولة التزحلق أفقيا و عموديا، مما يوفر درجة إضافية من الحرية أثناء الاختبار. وهذا مهم بشكل خاص لمحاكاة القوى الديناميكية التي تعاني منها بطاريات EV في سيارة متحركة. على سبيل المثال ،عندما تأخذ السيارة الكهربائية منعطفًا حادًا أو تتجاوز حفرة كبيرة، يمكن أن تتعرض مجموعة البطارية للقوى الجانبية والعمودية في وقت واحد. يمكن أن تتكرر طاولة الانزلاق بدقة مثل هذه السيناريوهات ،تمكين تقييم أكثر شمولا لأداء البطارية في ظل ظروف العالم الحقيقي.

منصة اختبار واسعة النطاق

تم تصميم منصة اختبار طاولة الاهتزاز لاستيعاب حزم البطارية الكبيرة للسيارات الكهربائية. لديها مساحة سطح واسعة ، عادة ما تصل إلى 2000 × 2000 مم ،والتي يمكن أن تحتوي بشكل آمن على حزم البطاريات من مختلف الأحجام والتكويناتتم بناء المنصة من مواد عالية القوة لتحمل القوى الكبيرة التي تولد أثناء الاختبار.وهي مجهزة بنقاط توصيل متعددة ومصاعد لضمان تأمين حزمة البطارية بقوة.، منع أي حركة غير مرغوب فيها خلال عملية الاهتزاز.

ملفات تعريف اختبار قابلة للتخصيص

ندرك أن تصاميم بطاريات الكهرباء المختلفة قد تتطلب ظروف اختبار فريدة. جدول الاهتزاز لدينا يسمح لإنشاء ملفات تعريف اختبار قابلة للتخصيص للغاية.المهندسون يمكنهم تعيين تردد الاهتزاز المحدد، والكمية، وأنماط حركة طاولة الانزلاق، ومدة الاختبار وفقا لمتطلبات البطارية التي يتم اختبارها.بطارية عالية الأداء للسيارة الكهربائية الفاخرة قد تحتاج إلى ملف اهتزاز مختلف مقارنة ببطارية قياسية للسيارة الكهربائية من الفئة الاقتصاديةالقدرة على تخصيص ملفات تعريف الاختبار تضمن أن يتم اختبار كل بطارية في ظل الظروف الأكثر ملاءمة ، مما يوفر نتائج دقيقة ومفيدة.

نظام تحكم ومراقبة دقيق

طاولة الاهتزاز مجهزة بنظام تحكم ومراقبة حديث. النظام يعتمد على الكمبيوتر الشخصي، مع برنامج بديهي. يمكن للمشغلين إدخال معايير الاختبار بسهولة،بدء وإيقاف الاختبار، ومراقبة التقدم في الوقت الفعلي. يوفر البرنامج عرضا بصريا واضحة للبيانات الرئيسية مثل تردد الاهتزاز، والكمية، وموقف طاولة الانزلاق، والوقت الاختبار المتبقي.كما أنه يحتوي على قدرات متقدمة لتسجيل البيانات، مما يسمح بجمع وتحليل متعمق لبيانات الاهتزاز. يمكن استخدام هذه البيانات لتحديد أي علامات على الضغط أو نقاط فشل محتملة في البطارية،تسهيل تحسين تصميم البطارية وعمليات التصنيع.

3المواصفات

القوة المسموح بها (Sine/ Random/ Shock Force)	4،000 kgf/4,000kgf/8,000 kgf	كتلة الدرع	30 كجم
نطاق التردد	5-3000 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى للنزوح	100 ملم	نقاط ربط الحمولة (المعيار)	17
السرعة القصوى	2.0m/s	محور التردد الطبيعي للدفع	3 هرتز
ماكس.سينس/ تسارع عشوائي	115/60 غرام	الحد الأقصى لدعم الحمل الرأسي	500 كجم
قطر الدرع	440 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤lmT (10 غاوس)
تردد الرنين الأساسي	2500 هرتز (اسم) 士5%	الأبعاد L × W × H	1270 ملم × 980 ملم × 1,135 نانومتر
لحظة الإطاحة المسموح بها	500 نلم	الوزن (غير مقطوع)	2.500 كجم

4التطبيقات في اختبار بطارية السيارات

التحقق من صحة تصميم حزمة البطارية

مصنعي السيارات وموردي البطاريات يستخدمون جدول الاهتزاز لدينا للتحقق من صحة تصميم حزم البطاريات الجديدة للسيارات الكهربائيةيمكنهم تحديد أي عيوب تصميم، مثل عدم كفاية الدعم الهيكلي، أو سوء الاتصالات الكهربائية، أو المكونات الداخلية الضعيفة. وهذا يسمح لهم بإجراء التعديلات اللازمة على التصميم قبل الإنتاج الضخم،الحد من خطر الاستدعاءات المكلفة وتحسين الجودة العامة لحزمة البطارية.

مراقبة الجودة في التصنيع

خلال عملية التصنيع، يتم استخدام طاولة الاهتزاز لدينا لأغراض مراقبة الجودة.يمكن اختبار عينات عشوائية من حزم البطاريات للتأكد من استيفائها للمعايير المطلوبة لمقاومة الاهتزازهذا يساعد في اكتشاف أي عيوب تصنيع، مثل قطع أجزاء فضفاضة، التجميع غير السليم، أو مواد دون المعايير.يمكن للمصنعين الحفاظ على مستوى عال من جودة المنتج وموثوقيته.

البحث والتطوير

في مجال أبحاث وتطوير بطاريات السيارات الكهربائية، تُعد جدول الاهتزاز لدينا أداة قيمة.يمكن للباحثين استخدامه لدراسة آثار أنماط الاهتزاز المختلفة على أداء البطارية ومدة عمرهاكما يمكنهم اختبار مواد وتقنيات وتصاميم تغليف جديدة لتطوير بطاريات لسيارات كهربائية أكثر استدامة وكفاءة.اختبار نوع جديد من مواد امتصاص الصدمات لتغليف البطارية أو تقييم أداء تصميم كهربائي جديد تحت الاهتزاز.

5الاستنتاج

الاستثمار في طاولة الاهتزاز الكبيرة لدينا مع طاولة انزلاق لاختبار الاهتزاز بطارية EV هي خطوة استراتيجية لأي منظمة تشارك في صناعة بطارية EV.مع توليد الاهتزازات عالية القدرة، طاولة التزحلق - قدرات اختبار محسنة، منصة اختبار واسعة النطاق، ملفات تعريف اختبار قابلة للتخصيص، ونظام تحكم دقيق،يقدم حلًا شاملًا لضمان موثوقية وسلامة بطاريات الكهرباءباستخدام هذه المعدات، يمكن للمصنعين والموردين والباحثين تحسين تصميم البطارية، وتعزيز جودة المنتجات، والمساهمة في تقدم صناعة السيارات الكهربائية.اتصل بنا اليوم لمعرفة المزيد عن كيفية تخصيص جدول الاهتزاز الخاص بنا لتلبية متطلبات اختبار بطارية EV الخاصة بك.
