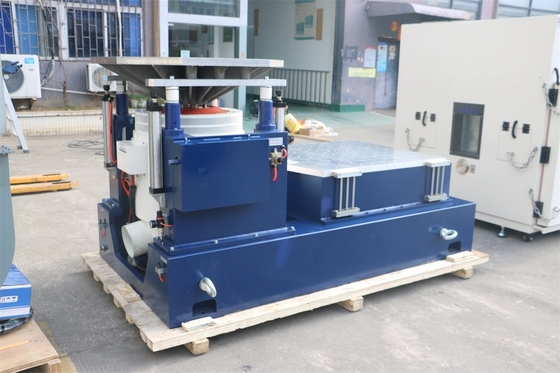

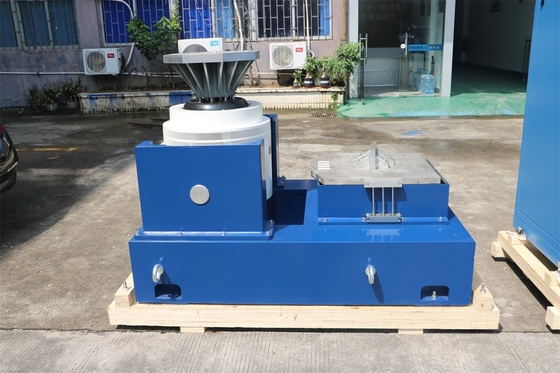

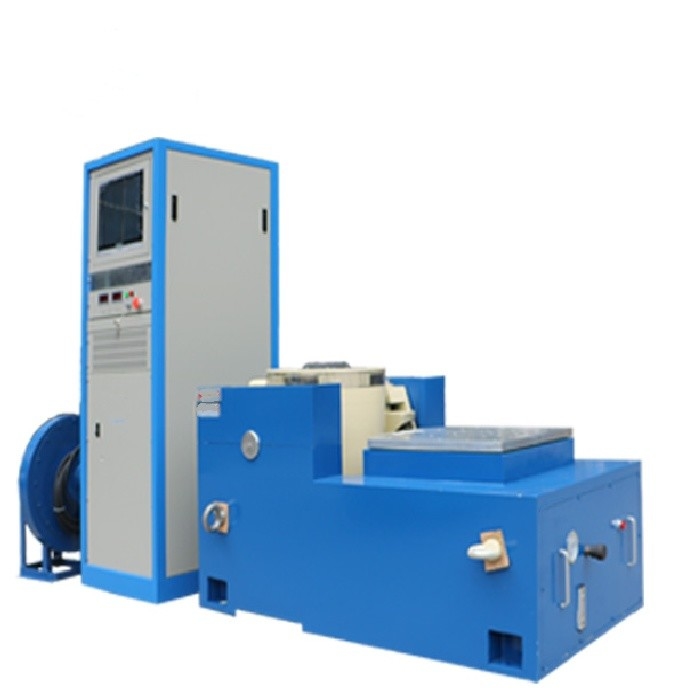

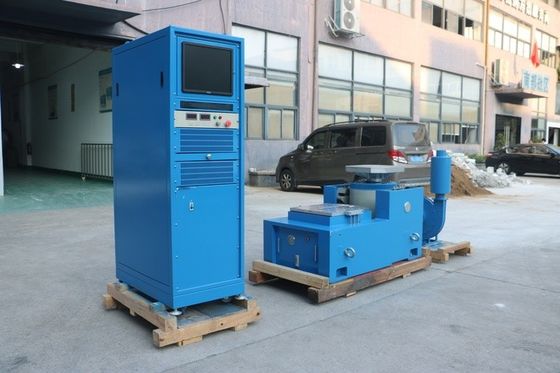

ECSS-E-10-03A طاولة الاهتزاز العشوائي مع طاولة الانزلاق بدقة عالية

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-10
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

20 كيلو نيوتن

قوة عشوائية:

20 كيلو نيوتن

قوة الصدمة:

40 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

جدول الاهتزاز العشوائي عالي الدقة,طاولة اهتزاز عشوائي مع طاولة زلقة,ECSS-E-10-03A جدول الاهتزاز العشوائي

Random Vibration Table With Slip Table

ECSS-E-10-03A Random Vibration Table

وصف المنتج

طاولة الاهتزاز العشوائي مع طاولة الانزلاق ECSS - E - 10 - 03A اختبار الاهتزازات السينوسية

في صناعة الطيران والفضاء، ضمان موثوقية ومتانة المركبات الفضائية والمكونات ذات الصلة من أهمية قصوى.اختبار الاهتزاز يلعب دورا حاسما في تقييم أداء هذه المواد في ظل الظروف القاسية التي ستواجهها أثناء الإطلاق، العمليات في المدار ، وإعادة الدخول. يحدد معيار ECSS - E - 10 - 03A ، الذي يركز على الاختبار البيئي لمنتجات الفضاء ، مبادئ توجيهية صارمة لاختبار الاهتزازات الجانبية.أصبحت طاولة اهتزاز عشوائي مجهزة بطاولة انزلاق يمكنها إجراء هذه الاختبارات بدقة أداة لا غنى عنها في عمليات تطوير منتجات الطيران وضمان الجودة.- نعم

1أهمية اختبار الاهتزازات الجوفية في مجال الطيران- نعم

محاكاة حالات الإطلاق والدوران- نعم

أثناء إطلاق المركبة الفضائية، فإنها تتعرض لاهتزازات شديدة عندما تشتعل محركات الصواريخ وتصعد المركبة عبر الغلاف الجوي.مع مكون سينوسويدي كبيريستهدف اختبار الاهتزازات الجوفية تكرار هذه الاهتزازات المتعلقة بالانطلاق في بيئة مختبرية خاضعة للرقابةالعناصر الهيكلية، وأنظمة الدفع، إلى الاهتزازات الجانبية، يمكن للمصنعين تحديد نقاط ضعف محتملة في التصميم.الاهتزازات في الألواح الشمسية للقمر الصناعي أثناء الإطلاق قد تسبب إجهاد ميكانيكي قد يؤدي إلى الفشليمكن أن يكشف اختبار الاهتزازات الجوفية عن مثل هذه الثغرات، مما يسمح بتحسينات التصميم قبل إطلاق المركبة الفضائية.- نعم

في المدار، تشهد المركبات الفضائية أيضًا اهتزازات بسبب عوامل مثل دوران عجلات التفاعل، وتشغيل الآلات الموجودة على متنها، والتفاعل مع بيئة الفضاء.اختبار الاهتزازات الصناعية يمكن أن يحاكي هذه الاهتزازات في المداريضمن أن المكونات تستمر في العمل بشكل صحيح طوال المهمة وهذا يساعد في تقليل خطر فشل أثناء الرحلةوالتي يمكن أن يكون لها عواقب وخيمة على نجاح مهمة الفضاء.- نعم

الوفاء بمعايير ECSS - E - 10 - 03A- نعم

المعيار ECSS - E - 10 - 03A هو مجموعة شاملة من المتطلبات لاختبار البيئة في صناعة الفضاء. ويوفر إرشادات مفصلة عن اختبار الاهتزازات الجانبية،بما في ذلك نطاق التردد، مستويات النطاق، ومدة الاختبار.إن الالتزام بهذه المعيار أمر ضروري لمصنعي الطائرات الفضائية لأنه يضمن أن منتجاتهم ذات جودة عالية ويمكن أن تتحمل الظروف القاسية في الفضاءيساعد المعيار في توحيد عملية الاختبار في جميع أنحاء الصناعة، مما يسهل مقارنة أداء المكونات المختلفة وتصاميم المركبات الفضائية.تلبية معايير ECSS - E - 10 - 03A تعطي شركات الطيران والفضاء الثقة بأن منتجاتها ستعمل كما هو متوقع في بيئة الفضاء الصعبة.- نعم

2فهم جدول الاهتزاز العشوائي مع جدول الانزلاق- نعم

مبدأ عمل جدول الاهتزاز العشوائي- نعم

جدول الاهتزاز العشوائي يعمل على مبدأ توليد اهتزازات تقليد الطبيعة المعقدة وغير المتوقعة لاهتزازات العالم الحقيقي.انها عادة ما تستخدم نظام الكهروديناميكي أو الهيدروليكي لإنتاج الاهتزازاتفي نظام كهرومغناطيسي، يتم تطبيق تيار كهربائي على لفائف متحركة معلقة في مجال مغناطيسي.هذا يخلق قوة تجعل الملف يتحركيتم نقل حركة الملف إلى سطح الطاولة، والذي يضغط بعد ذلك على العينة التي وضعت عليها.يتم تحقيق عشوائية الاهتزاز عن طريق توليد إشارة كهربائية عشوائية التي يتم تضخيمها وإرسالها إلى لفائف متحركةهذا يسمح بمحاكاة مجموعة واسعة من ترددات الاهتزازات وامتداداتها، مماثلة لتلك التي تعاني منها مكونات الطيران خلال الإطلاق وفي المدار.- نعم

دور الطاولة المنزلقة- نعم

طاولة الانزلاق هي ميزة إضافية تضيف تنوعًا إلى طاولة الاهتزاز العشوائييجب اختبار العديد من المكونات في ظل ظروف يمكن أن تتحرك أو تنزلق بالنسبة لمصدر الاهتزازعلى سبيل المثال، عند اختبار الاتصال بين حمولة القمر الصناعي وبنيته الرئيسية، يمكن أن يقلد الجدول الانزلاق الحركة النسبية التي قد تحدث خلال إطلاق أو في المناورات المدارية.تم تصميم الطاولة المنزلقة ليكون لها سطح منخفض الاحتكاك ، مما يسمح للعينة اختبار للتحرك بحرية في اتجاه واحد أو أكثر أثناء تعرضها للتذبذبات الجانبية.هذا يساعد في تكرار أكثر دقة للظروف في العالم الحقيقي ويقدم نتائج اختبار أكثر شمولا.- نعم

3كيف تقوم المعدات بإجراء اختبار الاهتزازات الجانبية ECSS - E - 10 - 03A- نعم

التحكم في التردد و السعة- نعم

للوفاء بمعيار ECSS - E-10-03A لاختبار الاهتزازات الجانبية ، يجب أن يكون جدول الاهتزازات العشوائي مع طاولة الانزلاق لديه تحكم دقيق في التردد والتردد.تتراوح نطاق الترددات المحدد في المعيار عادة من بضع هرتز إلى عدة مئات من هرتز، تغطي الترددات ذات الصلة بتطبيقات الطيران والفضاء. يمكن للمعدات ضبط تردد الاهتزازات الجوفية بدقة ، بدقة التردد غالبًا داخل ± 0.1٪.نطاق الاهتزازات، والتي يتم قياسها من حيث التسارع (g) ، يمكن أيضا التحكم بدقة. يتم معايرة مستويات النطاق بعناية لتتناسب مع متطلبات المعيار،التأكد من أن العينة المختبرة تعرض للكثافة الصحيحة للهزاتعلى سبيل المثال، أثناء اختبار هوائي الاتصال في القمر الصناعي،جدول الاهتزاز يمكن أن يعيد إنتاج الاهتزازات السينوسية بدقة مع مستويات التردد والتردد المحددة التي من المرجح أن يواجهها الهوائي أثناء الإطلاق.- نعم

مدة الاختبار وتنفيذ الملف- نعم

يحدد معيار ECSS - E - 10 - 03A أيضًا مدة الاختبار لاختبار الاهتزازات الجوفية.يتم برمجة جدول الاهتزاز العشوائي مع جدول الانزلاق لتنفيذ الاختبار لمدة مطلوبة، والتي يمكن أن تتراوح من بضع دقائق إلى عدة ساعات اعتمادا على المكون الذي يتم اختباره. يمكن للمعدات أن تتبع ملفات تعريف الاهتزاز المعقدة المحددة في المعيار.هذه الملفات يمكن أن تشمل عدة مسحات تردد، حيث تتغير تردد الاهتزازات الجانبية تدريجيا مع مرور الوقت، وتبقى فترات في ترددات محددة لمحاكاة مراحل مختلفة من عمليات الإطلاق أو في المدار.الجدول يمكن أن تتبع بدقة وتنفيذ هذه الملفات الشخصية، مما يوفر نتائج اختبار متسقة وموثوق بها.- نعم

4خصائص أداء طاولة الاهتزاز العشوائي مع طاولة الانزلاق- نعم

توليد اهتزازات عالية الدقة- نعم

القدرة على توليد اهتزازات ذات دقة عالية هي ميزة أداء رئيسية لهذه المعدات. يمكن أن تنتج طاولة الاهتزاز أشكال موجة ذات شكل معتدلتقليل أي تشوه أو هارمونيات غير مرغوب فيهاهذا أمر حاسم لتقليد دقيق لاهتزازات العالم الحقيقي التي تعاني منها مكونات الطيرانإن توليد الاهتزاز عالي الدقة يضمن أن نتائج الاختبار موثوقة ويمكن استخدامها لاتخاذ قرارات مستنيرة حول تصميم القطع والجودةعلى سبيل المثال، عند اختبار أداة بصرية حساسة على قمر صناعيالاهتزازات الصينية عالية الدقة يمكن أن تكرر بدقة الاهتزازات التي يمكن أن تؤثر على أداء الآلة، مما يسمح بتعديلات مناسبة للتصميم.- نعم

التنوع مع الطاولة المنزلقة- نعم

يضيف الجدول المنزلق درجة عالية من التنوع إلى جدول الاهتزاز العشوائي. يمكن تكوينه للسماح بالحركة في اتجاهات مختلفة ، مثل الخطية أو الجانبية أو الدورانية.تتيح هذه المرونة اختبار مجموعة واسعة من مكونات الطيران مع متطلبات مختلفة للاتصال والحركةعلى سبيل المثال، عند اختبار آلية توصيل مركبة فضائية،يمكن أن تحاكي طاولة الانزلاق الحركة النسبية بين مكونات الارتباط أثناء عملية الارتباط مع تعريضها لاهتزازات الجيوبيةتنوع طاولة الانزلاق يجعل المعدات مناسبة لمجموعة متنوعة من التطبيقات الفضائية.- نعم

بناء قوي وموثوق به- نعم

نظراً للطبيعة الحرجة لاختبارات الطيران والفضاء، تم بناء طاولة الاهتزاز العشوائي مع طاولة الانزلاق مع بناء قوي وموثوق به.سطح الطاولة وطاولة التزحلق مصنوع من مواد عالية القوة مثل الألومنيوم أو الفولاذ لمواجهة القوى العالية التي تولد أثناء اختبار الاهتزازالمكونات الكهربائية والميكانيكية، بما في ذلك مكبر الطاقة، وجهاز التحكم، ونظام القيادة، مصممة للعمل بشكل مستمر في ظل ظروف التوتر العالي دون تدهور.كما تم تجهيز المعدات مع عناصر السلامة المتقدمة لحماية العينة اختبار والعاملينهذا البناء القوي يضمن أن المعدات يمكن أن تؤدي الآلاف من الاختبارات على مدى حياتها دون صيانة كبيرة،تقليل وقت التوقف وزيادة كفاءة عملية الاختبار.- نعم

القوة المسموح بها (Sine/ Random/ Shock Force)	2200 كجم/2000 كجم/4,400 كجم	كتلة الدرع	25 كجم
نطاق التردد	5-3000 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى / التحرّك المستمر	76 ملم/63 ملم	ربط الحمل: نقاط (المعيار)	21
السرعة القصوى	2.0 متر/ثانية	محور التردد الطبيعي للدفع	3 هرتز
الحد الأقصى للسرعة السينية	88/60 غرام	الحد الأقصى لدعم الحمل الرأسي	400 كجم
قطر الدرع	340 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2700 هرتز (اسمية) ± 5٪	البعد LxWxH	1، 160 ملم × 880 ملم × 1,050 ملم
لحظة الإطاحة المسموح بها	500 نلم	الوزن (غير مقطوع)	1700 كجم

5تطبيقات في صناعة الطيران والفضاء- نعم

اختبار مكونات الأقمار الصناعية- نعم

الأقمار الصناعية هي أنظمة معقدة مع العديد من المكونات التي تحتاج إلى اختبار شامل. يتم استخدام جدول الاهتزاز العشوائي مع جدول الانزلاق لاختبار المكونات مثل هياكل الأقمار الصناعية ،لوحات إلكترونيةعلى سبيل المثال ، يتم اختبار الإطار الهيكلي للقمر الصناعي لضمان أنه يمكن أن يتحمل الاهتزازات أثناء الإطلاق دون تشويه أو فشل.التي تتحكم في وظائف مختلفة للقمر الصناعي، يتم اختبارها لضمان استمرارها في العمل بشكل صحيح تحت الاهتزازات الجوفية. يمكن استخدام الجدول المنزلق لاختبار الاتصال بين مكونات الأقمار الصناعية المختلفة ،مثل تركيب الألواح الشمسية على الجسم الرئيسي، محاكاة الحركة النسبية التي قد تحدث أثناء الإطلاق وفي المدار.- نعم

تقييم مكونات مركبة الإطلاق- نعم

يتم تعريض مركبات الإطلاق لاهتزازات شديدة أثناء الإطلاق. يتم استخدام جدول الاهتزازات العشوائي مع طاولة الانزلاق لاختبار مكونات مركبة الإطلاق ، مثل أقواس المحركات ، خطوط الوقود ،وأنظمة التحكميجب أن تكون أقسام المحرك قادرة على عزل اهتزازات المحرك من بقية هيكل السيارة.الجدول الاهتزاز يمكن أن تحاكي الاهتزازات الجانبية التي يعاني منها مصاعد المحرك أثناء الإطلاق، مما يسمح بتقييم أدائها. يجب اختبار خطوط الوقود للتأكد من أنها لا تنفجر أو تسرب تحت الاهتزاز.يمكن استخدام طاولة الانزلاق لاختبار مرونة خطوط الوقود وقدرتها على تحمل الحركة النسبية أثناء الإطلاق.- نعم

ضمان جودة المسبارات الفضائية- نعم

يتم إرسال المسبارات الفضائية في مهمات بعيدة المدى لاستكشاف الكواكب الأخرى والأجسام السماوية.يتم استخدام جدول الاهتزاز العشوائي مع جدول الانزلاق لاختبار مكونات المسبارات الفضائية لضمان موثوقيتها خلال الرحلة الطويلة والمرهقةيتم اختبار مكونات مثل أنظمة الاتصال في المسبار، والأدوات العلمية، وأنظمة التحكم الحراري تحت الاهتزازات الجانبية.يمكن استخدام طاولة الانزلاق لمحاكاة حركة مكونات المسبار فيما يتعلق ببعضها البعض أثناء الإطلاق والمناورات في الفضاءهذا يساعد في ضمان أن المسبار الفضائي يمكن أن يعمل بشكل صحيح طوال مهمته.

- نعم

6الاستنتاج- نعم

طاولة الاهتزاز العشوائي مع طاولة الانزلاق التي تشغل اختبار الاهتزاز الجيوبي ECSS - E - 10 - 03A هي أداة أساسية في صناعة الطيران والفضاء.من خلال محاكاة دقيقة لظروف الإطلاق والاهتزاز في المدار، فإنه يتيح تقييم موثوقية ومتانة المكونات الفضائية. مع توليد الاهتزاز عالية الدقة، وتعددية الاستخدام التي توفرها طاولة الانزلاق، والبناء القوي،هذه المعدات تلعب دورا حاسما في تطوير وضمان جودة المركبات الفضائيةإذا كان مشروعك الفضائي يتطلب اختبار الاهتزازات السينوسية الموثوق بها لتلبية معيار ECSS - E - 10 - 03A ،الاستثمار في طاولة اهتزاز عشوائي ذات جودة عالية مع طاولة انزلاق هو قرار استراتيجي يمكن أن يعزز بشكل كبير أداء ونجاح مهمات الفضاء الخاصة بك.
