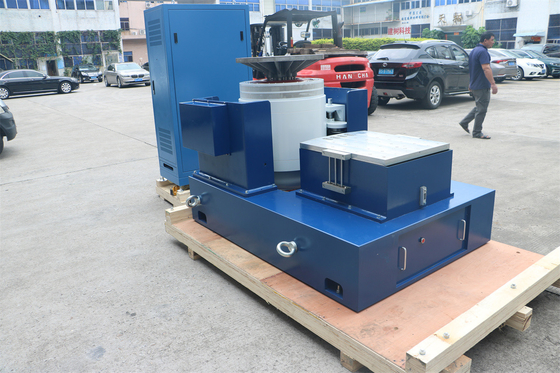

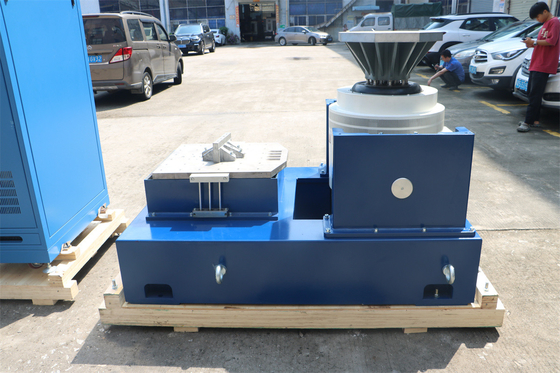

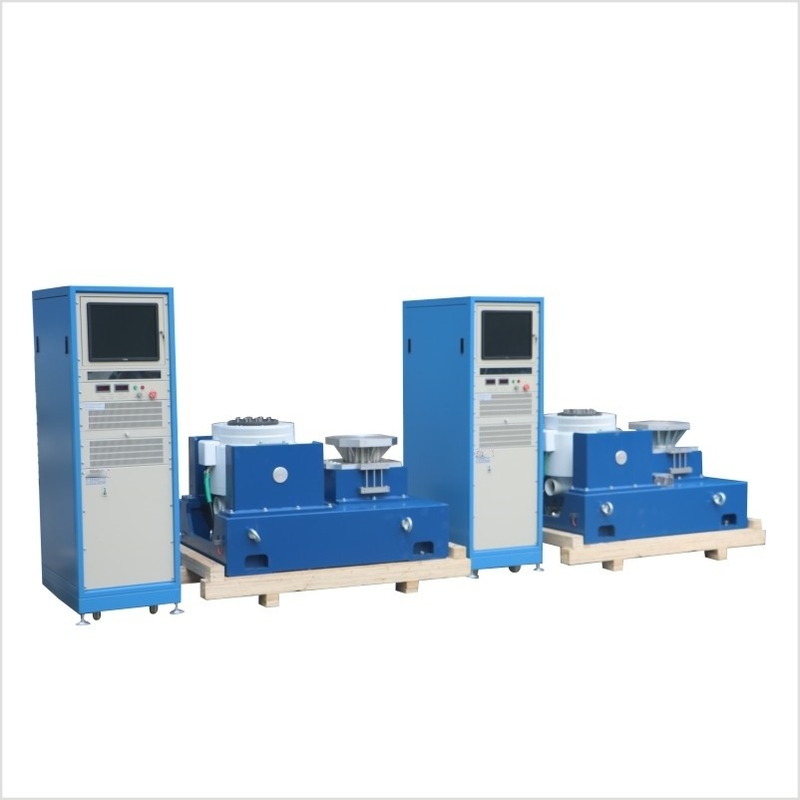

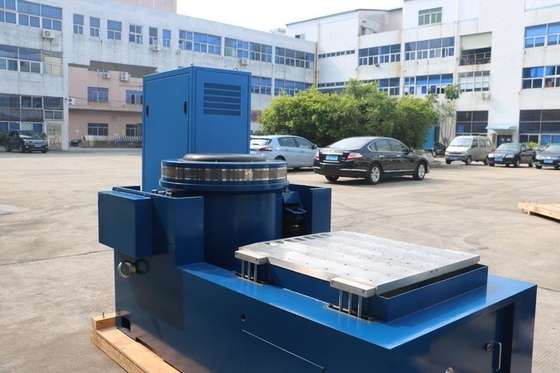

آلة اختبار الاهتزاز المخصصة للمكون الإلكتروني الدفاعي MIL-STD-202g

الاسم التجاري:	PRECISION
رقم الطراز:	VTS-20
الـ MOQ:	1
السعر:	$6000
شروط الدفع:	T/T
القدرة على التوريد:	100 / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

دعم مخصص:

OEM ODM

قوة الجيب:

20 كيلو نيوتن

قوة عشوائية:

20 كيلو نيوتن

قوة الصدمة:

40 كيلو نيوتن

نطاق التردد:

1-3000 هرتز

النزوح:

76 ملم

● السرعة:

2.0

حجم الجدول:

1200x1200 ملم

تفاصيل التغليف:

تغليف الصادرات القياسية

القدرة على العرض:

100 / شهر

إبراز:

آلة اختبار اهتزاز المكون الإلكتروني,آلة اختبار الاهتزاز المخصصة,آلة اختبار الاهتزاز Mil-Std-202g

Custom Vibration Testing Machine

Mil-Std-202g Vibration Testing Machine

وصف المنتج

آلة اختبار الاهتزازات لميل - ستد - 202g قطع القطع الإلكترونية والكهربائية للدفاع

في قطاع الدفاع، لا يمكن التفاوض على موثوقية وأداء المكونات الإلكترونية والكهربائية.من أجهزة الاتصال وأنظمة الرادار إلى وحدات تحكم الأسلحةيحدد معيار MIL - STD - 202G مبادئ توجيهية صارمة لاختبار البيئة لهذه المكونات ، مع اختبار الاهتزاز كجانب حاسم.آلة اختبار الاهتزاز المصممة لتلبية هذا المعيار هي أصل لا غنى عنه في ضمان جودة ومتانة أجزاء المكونات الإلكترونية والكهربائية للدفاع.- نعم

1أهمية اختبار الاهتزازات في الإلكترونيات والمواد الكهربائية الدفاعية- نعم

الصمود في بيئات تشغيل قاسية- نعم

المكونات الإلكترونية والكهربائية للدفاع يتم نشرها في بعض من أكثر البيئات تحدياً على الأرض سواء كانت على مركبة عسكرية متحركةطائرة تعاني من اهتزازات عالية التردد أثناء الطيران، أو سفينة بحرية تتحمل الاهتزازات المستمرة لمحركاتها، يجب أن تحافظ هذه المكونات على وظائفها.اختبار الاهتزاز يهدف إلى تكرار هذه سيناريوهات الاهتزاز في العالم الحقيقي في بيئة مختبرة خاضعة للرقابةمن خلال تعريض المكونات لمجموعة من الاهتزازات، يمكن للمصنعين تحديد نقاط الضعف المحتملة في التصميم، مثل الاتصالات الفارغة، لوحات الدوائر الهشة،أو تركيب غير مناسب للمكوناتهذا يسمح بإجراء تحسينات في التصميم، مما يضمن أن المكونات يمكن أن تتحمل الاهتزازات التي ستواجهها في استخدامها المقصود، مما يقلل من خطر الفشل في الميدان.- نعم

ضمان سلامة النظام ونجاح المهمة- نعم

سلامة أنظمة الدفاع مرتبطة مباشرةً بموثوقية أجزائها المكونة.عيب في المكونات الإلكترونية أو الكهربائية في نظام الدفاع الحيوي يمكن أن يؤدي إلى فشل المهمةعلى سبيل المثال،يمكن أن يؤدي عطل في مكون الاتصال في طائرة عسكرية خلال مهمة إلى تعطيل الاتصال مع جهاز التحكم الأرضي والطائرات الأخرىاختبار الاهتزاز يساعد في ضمان أن جميع مكونات نظام الدفاع، من أصغر المقاومة إلى أكثر لوحات الدوائر تعقيدا،تبقى سليمة وفعالة تحت الاهتزازمن خلال الالتزام بمعيار MIL - STD - 202G لاختبار الاهتزاز ، يمكن للمصنعين توفير مكونات تلبي معايير الجودة والسلامة العالية المطلوبة في صناعة الدفاع ،إعطاء القادة العسكريين الثقة في أداء معداتهم.- نعم

2فهم معيار MIL - STD - 202G لاختبار الهزات- نعم

المتطلبات الرئيسية للمعيار- نعم

يحدد معيار MIL - STD - 202G متطلبات محددة لاختبار الاهتزازات للمكونات الإلكترونية والكهربائية الدفاعية.مستويات النطاق، ومدة الاختبار. تتراوح نطاق التردد عادة من بضعة هرتز إلى عدة آلاف هرتز،تغطي الطيف الكامل لاهتزازات أن هذه المكونات قد تواجه في تطبيقات الدفاع المختلفةمستويات النطاق، التي يتم قياسها من حيث التسارع (g) ، يتم معايرتها بعناية لمحاكاة كثافة الاهتزازات في سيناريوهات العالم الحقيقي.قد تتطلب المكونات المستخدمة في نظام أجهزة الطيران في المروحية مستويات كثافة مختلفة بالمقارنة مع تلك المستخدمة في نظام رادار أرضيكما يتم تحديد مدة الاختبار بوضوح، مما يضمن أن المكونات تعرضت لتأثير الاهتزازات الكافية لتقييمها بدقة على المدى الطويل.- نعم

المعايير لصناعة الدفاع- نعم

هذا المعيار يلعب دوراً حاسماً في توحيد عملية اختبار الاهتزاز في جميع أنحاء صناعة الدفاع.وهي توفر إطارًا مشتركًا للمصنعين لتقييم أداء مكوناتهممن خلال الالتزام بمعيار MIL - STD - 202G ، يمكن للمصنعين مقارنة أداء نماذج ومصممات المكونات المختلفة ، مما يسهل تحديد مجالات التحسين.كما أنه يساعد في ضمان أن المكونات من مختلف الشركات المصنعة تلبي مستوى متسق من الجودة، وهو أمر ضروري لدمج المكونات في أنظمة الدفاع المعقدة.- نعم

3كيف تعمل آلة اختبار الاهتزاز- نعم

مبدأ عمل آلة اختبار الهزات- نعم

أجهزة اختبار الاهتزاز لمكونات الدفاع تعمل عادة على مبدأ كهروديناميكي أو هيدروليكي.يتم تطبيق تيار كهربائي على لفائف متحركة معلقة في مجال مغناطيسيووفقاً لقاعدة فليمينغ اليد اليسرى هذا يخلق قوة تجعل الملف يتحركوالتي بعد ذلك تهتز المكون الموضع عليهايمكن لجهاز اختبار الاهتزاز توليد مجموعة واسعة من ترددات الاهتزازات وامتداداتها عن طريق ضبط التيار الكهربائي وخصائص المجال المغناطيسي.في نظام هيدروليك، يتم استخدام السائل الهيدروليكي لتوليد القوة التي تسبب في اهتزاز منصة الاختبار. يتم التحكم في تدفق وضغط السائل الهيدروليكي لإنتاج ملف الاهتزاز المطلوب.- نعم

مكونات آلة اختبار الهزات- نعم

تتكون آلة اختبار الاهتزاز من عدة مكونات رئيسية. منصة الاختبار هي السطح الذي يتم تركيب مكون الدفاع عليه.وهي مصممة لتكون صلبة للغاية وسطحة لضمان نقل الاهتزاز المتساوي إلى عينة الاختبارمصدر الطاقة، سواء كان مكبر الطاقة الكهربائية في نظام الكهروديناميكي أو مضخة هيدروليكية في نظام هيدروليكي، يوفر الطاقة اللازمة لتوليد الاهتزازات.المراقب هو دماغ النظام، مما يسمح للمشغلين بتعيين معايير الاهتزاز المطلوبة مثل التردد والعرض ومدة الاختبار.تستخدم أجهزة استشعار مثل مقاييس التسارع لقياس مستويات الاهتزاز الفعلية لمنصة الاختبارتوفر هذه الحساسات ردود الفعل للمتحكم، مما يسمح بتعديلات في الوقت الفعلي لضمان أن ملف الاهتزاز يبقى ضمن الحدود المحددة لمعيار MIL - STD - 202G.- نعم

4خصائص أداء آلة اختبار الاهتزاز المتوافقة مع MIL - STD - 202G- نعم

التحكم في الاهتزاز بدقة عالية- نعم

للوفاء بمعيار MIL - STD - 202G ، يجب أن توفر آلة اختبار الاهتزاز تحكم الاهتزاز بدقة عالية. يمكنها ضبط تردد الاهتزازات بدقة ،مع دقة التردد في كثير من الأحيان ضمن ± 0.1 ٪ ، يمكن أيضًا التحكم بدقة في نطاق الاهتزازات ، مع دقة النطاق عادةً ما تكون ضمن ± 1 ٪.هذا المستوى من الدقة أمر حاسم لضمان أن نتائج الاختبار موثوقة ويمكن تكرارهاعلى سبيل المثال، عند اختبار وحدة اتصال عسكرية عالية الأداء،يجب أن تكون آلة اختبار الاهتزاز قادرة على إعادة إنتاج الاهتزازات بدقة التي ستواجهها في منصات عسكرية مختلفة.، مما يسمح للمصنعين بتقييم أدائها بدقة.- نعم

نطاق ديناميكي واسع- نعم

القدرة على تغطية نطاق ديناميكي واسع هي ميزة مهمة أخرى.قد تعاني مكونات الدفاع من اهتزازات ذات نطاقات منخفضة جداً في بعض الحالات ونطاقات عالية للغاية في حالات أخرىيجب أن تكون آلة اختبار الاهتزاز قادرة على توليد الاهتزازات عبر هذا النطاق الواسع.يجب أن تكون قادرة على محاكاة الاهتزازات الخفيفة أثناء التشغيل العادي لطائرة مراقبة بدون طيار وكذلك الاهتزازات الشديدة أثناء إطلاق صاروخمجموعة ديناميكية واسعة تضمن أن جميع سيناريوهات الاهتزاز الممكنة يمكن اختبارها بفعالية.- نعم

بناء قوي وموثوق به- نعم

بالنظر إلى الطبيعة الحرجة للتطبيقات الدفاعية، تم بناء آلة اختبار الاهتزاز مع بناء قوي وموثوق به.منصة الاختبار والمكونات الميكانيكية الأخرى مصنوعة من مواد عالية القوة مثل الألومنيوم أو الصلب لتحمل القوى العالية التي تولد أثناء اختبار الاهتزازالمكونات الكهربائية والهيدروليكية، بما في ذلك مصدر الطاقة والتحكم، مصممة للعمل بشكل مستمر في ظل ظروف الإجهاد العالي دون تدهور.كما تم تجهيز الجهاز مع أدوات السلامة المتقدمة لحماية العينة اختبار والعاملينهذا البناء القوي يضمن أن آلة اختبار الاهتزاز يمكن أن تؤدي الآلاف من الاختبارات على مدى عمرها دون صيانة كبيرة،تقليل وقت التوقف وزيادة كفاءة عملية الاختبار.- نعم

القوة المسموح بها (Sine/ Random/ Shock Force)	2200 كجم/2000 كجم/4,400 كجم	كتلة الدرع	25 كجم
نطاق التردد	5-3000 هرتز	حجم الإدراجات (المعيار)	M10
الحد الأقصى / التحرّك المستمر	76 ملم/63 ملم	ربط الحمل: نقاط (المعيار)	21
السرعة القصوى	2.0 متر/ثانية	محور التردد الطبيعي للدفع	3 هرتز
الحد الأقصى للسرعة السينية	88/60 غرام	الحد الأقصى لدعم الحمل الرأسي	400 كجم
قطر الدرع	340 ملم	الحقل الضال @ 152 ملم فوق الطاولة	≤1mT (10 غاوس)
تردد الرنين الأساسي	2700 هرتز (اسمية) ± 5٪	البعد LxWxH	1، 160 ملم × 880 ملم × 1,050 ملم
لحظة الإطاحة المسموح بها	500 نلم	الوزن (غير مقطوع)	1700 كجم

5تطبيقات آلة اختبار الاهتزازات في الإلكترونيات والدفاع والمكونات الكهربائية- نعم

اختبار مكونات الطائرات- نعم

تتعرض مكونات الأجهزة الجوية في الطائرات العسكرية لمجموعة واسعة من الاهتزازات أثناء الطيران. تستخدم آلات اختبار الاهتزاز لاختبار مكونات مثل أجهزة تحكم الطيران ،نظم الملاحةمن خلال تعريض هذه المكونات لاهتزازات تحاكي ظروف الطيران يمكن للمصنعين ضمان موثوقيتهايحتاج جهاز تحكم الطيران للعمل دون عيب حتى عندما تكون الطائرة تعاني من الاضطرابات أو خلال المناورات عالية Gيمكن لجهاز اختبار الاهتزاز محاكاة هذه الاهتزازات بدقة ، مما يسمح للمصنعين بتحديد ومعالجة أي مشاكل محتملة.- نعم

تقييم إلكترونيات الصواريخ- نعم

يتم اختبار الإلكترونيات الصاروخية، بما في ذلك أنظمة التوجيه، وآليات إشعال الرؤوس الحربية، وروابط الاتصال، باستخدام آلات اختبار الاهتزاز.الاهتزازات أثناء إطلاق الصاروخ والطيران معقدة للغاية، ويجب أن تكون الآلة قادرة على محاكاة هذه الظروف بدقة. وهذا يساعد في ضمان أن إلكترونيات الصاروخ يمكن أن تتحمل بيئة عالية الإجهاد وتعمل كما هو المقصود.مثلاً، نظام توجيه الصاروخ يحتاج إلى الحفاظ على دقة حتى تحت الاهتزازات الشديدة أثناء الإطلاق.آلة اختبار الاهتزاز يمكن أن توفر ملفات تعريف الاهتزاز اللازمة لاختبار أداء هذه المكونات الحرجة.- نعم

ضمان جودة الإلكترونيات الدفاعية الأرضية- نعم

أجهزة الدفاع الأرضية الكهربائية، مثل أنظمة الرادار، أبراج الاتصالات، وأجهزة المركبات العسكرية الكهربائية، تتطلب أيضا اختبار الاهتزاز.تستخدم آلة اختبار الاهتزاز لاختبار المكونات مثل الهوائياتمن خلال تعريض هذه المكونات إلى اهتزازات مماثلة لتلك التي تشهدها أثناء النقل والعمل على أرض معقدة،يمكن للمصنعين تحديد العيوب المحتملة في التصميم ومعالجتهاعلى سبيل المثال، الهوائي على نظام الرادار العسكري يحتاج إلى البقاء مستقرة وفعالة حتى عندما تتحرك السيارة على أرض غير مستوية.آلة اختبار الاهتزاز يمكن محاكاة هذه الاهتزازات لضمان أداء الهوائي في هذه الظروف. آلة اختبار الاهتزاز المخصصة للمكون الإلكتروني الدفاعي MIL-STD-202g 2

- نعم

6الاستنتاج- نعم

آلة اختبار الاهتزاز المتوافقة مع MIL - STD - 202G هي أداة أساسية في صناعة الدفاع لضمان موثوقية واستدامة أجزاء المكونات الإلكترونية والكهربائية.من خلال محاكاة الاهتزازات التي تواجهها هذه المكونات في تطبيقات الدفاع في العالم الحقيقييسمح للمصنعين بتقييم وتحسين منتجاتهم مع التحكم في الاهتزاز بدقة عاليةهذه المعدات تلعب دورا حاسما في تطوير وتأمين جودة أنظمة الدفاعسواء كان اختبار مكونات الطائرات الإلكترونية، إلكترونيات الصواريخ،استخدام مثل هذه الآلة اختبار الاهتزاز هو عامل رئيسي في الحفاظ على معايير الجودة العالية المطلوبة في صناعة الدفاعإذا كان مشروعك المتعلق بالدفاع يتطلب اختبار الاهتزاز الموثوق به للوفاء بمعيار MIL - STD - 202Gالاستثمار في آلة اختبار الاهتزاز عالية الجودة هو قرار استراتيجي يمكن أن يعزز بشكل كبير أداء وموثوقية منتجات الدفاع الخاصة بك.
