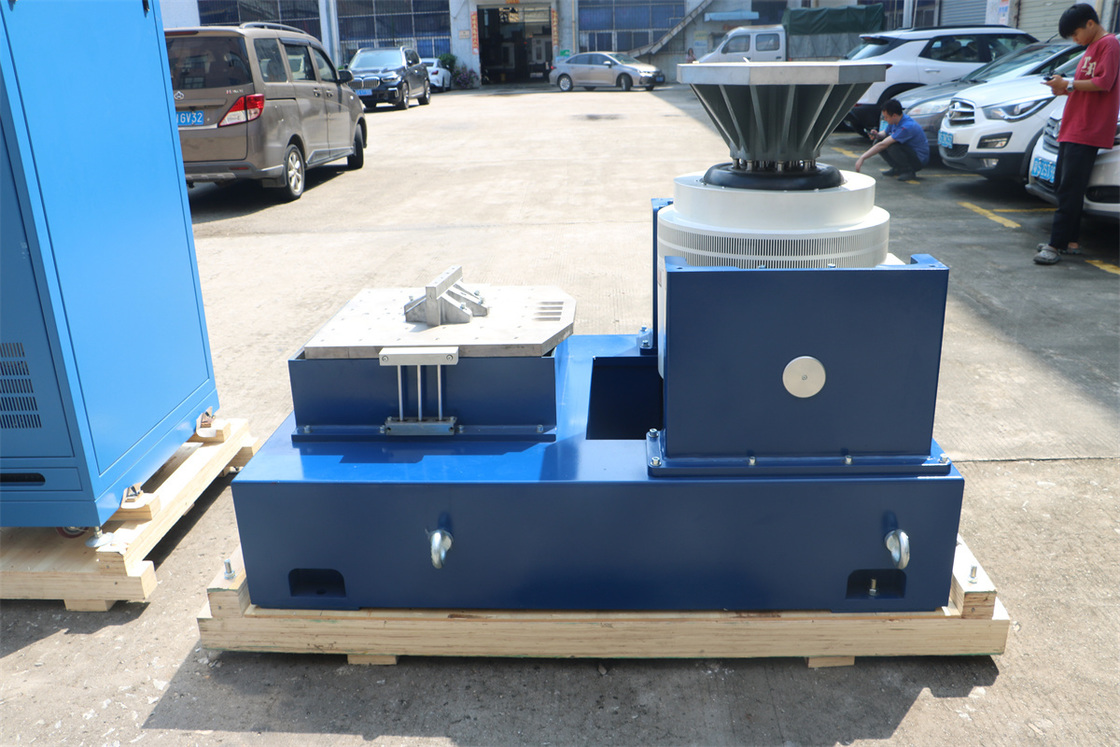

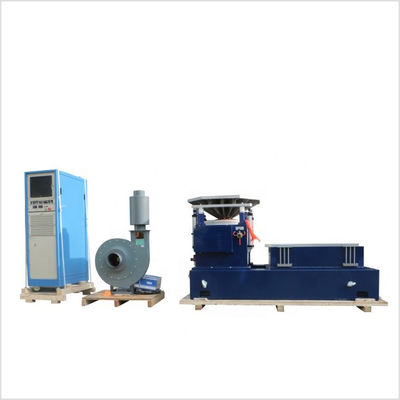

محرك هزاز 10kN المسيطر بدقة مع جدول 500x500mm للاختبار متعدد المحاور

محرك هزاز 10kN المسيطر بدقة مع جدول 500x500mm للاختبار متعدد المحاور

الاسم التجاري: PRECISION
رقم الطراز: VTS-10
الـ MOQ: 1
السعر: $6000
شروط الدفع: ر/ر
القدرة على التوريد: 100/شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE ISO
دعم مخصص:
OEM ODM
قوة جيبية:
10kn
قوة عشوائية:
10kn
قوة الصدمة:
20kn
نطاق التردد:
1-3000Hz
النزوح:
51mm
سرعة:
2.0
حجم الجدول:
500x500mm
تفاصيل التغليف:
عبوة التصدير القياسية
القدرة على العرض:
100/شهر
إبراز:

10kN قوة الهزاز الهزاز,500x500mm طاولة الاهتزاز الهزاز,محرك هزة دقيق

,

500x500mm Table Vibration Shaker

,

Precision Controlled Vibration Shaker

وصف المنتج

هزاز اهتزاز 10 كيلو نيوتن مُتحكم به بدقة مع طاولة رأسية وأفقية 500 × 500 ملم



لدينا هزاز اهتزاز 10 كيلو نيوتن مُتحكم به بدقة هو نظام متعدد الاستخدامات وعالي الدقة مصمم للتحقق الصارم من المكونات الصغيرة إلى متوسطة الحجم. يوفر تحكمًا 10 كيلو نيوتن (1000 كجم قوة) من القوة ويتميز بـ منصة اختبار عملية 500 ملم × 500 ملم للتطبيقات الرأسية والأفقية، هذا النظام هو الخيار الأمثل للمختبرات التي تتطلب اختبارًا عالي الدقة ومتعدد المحاور ضمن مساحة صغيرة. إنه الأداة المثالية للبحث والتطوير وضمان الجودة واختبار الامتثال في قطاعات الإلكترونيات والسيارات والأجهزة الطبية.



الميزات الرئيسية



  • خرج قوة 10 كيلو نيوتن بدقة: يوفر قوة مستقرة ومُتحكم بها مناسبة لاختبار المكونات والنماذج الأولية الحساسة بدقة، مما يضمن دقة بيانات عالية ضرورية للتحليل التفصيلي.

  • منصة صغيرة الحجم 500 ملم × 500 ملم: يستوعب الحجم الأمثل للمحرك (للاختبار الرأسي) وطاولة الانزلاق الأفقية المتكاملة (لاختبار المحورين X و Y) بكفاءة معظم المكونات والتجميعات الفرعية الصغيرة والمتوسطة الحجم.

  • إمكانية الاهتزاز ثلاثي المحاور: يسمح هذا النظام المتكامل بإجراء اختبار شامل في المحور الرأسي (محور Z) على الهزاز والمحور الأفقي (محوري X و Y) على طاولة الانزلاق. هذا ضروري لتكرار الأحمال الديناميكية المعقدة ومتعددة الاتجاهات للاستخدام في العالم الحقيقي.

  • التحكم الكهروديناميكي الدقيق: يوفر الهزاز عالي الأداء الخاص بنا توليدًا دقيقًا وقابلاً للتكرار ومُتحكمًا فيه لجميع ملفات تعريف الاهتزاز المعقدة (جيبية، عشوائية، صدمة، إلخ)، مما يضمن أن نتائج الاختبار موثوقة وقابلة للمراجعة.

  • طاولة انزلاق أفقية مستقرة للغاية: تم تصميم طاولة الانزلاق المتكاملة ذات الغشاء الزيتي لتحقيق الاستقرار والصلابة العالية، والتعامل بفعالية مع لحظات الانقلاب والحفاظ على الحركة الدقيقة عبر المحاور الأفقية.

  • نظام تحكم سهل الاستخدام: يتميز ببرنامج بديهي يبسط برمجة الاختبار وتنفيذه وإعداد التقارير عن البيانات، مما يجعل الاختبارات المتقدمة في متناول جميع الفنيين.

  • تشغيل هادئ وصديق للمختبر: مصمم للتكامل في مختبرات البحث والتطوير، يعمل النظام بكفاءة مع الحفاظ على مستوى ضوضاء أقل مقارنة بالأنظمة الأكبر حجمًا والأكثر قوة.



التطبيقات



  • الإلكترونيات وأشباه الموصلات: اختبار المتانة والإجهاد للوحات الدوائر المطبوعة (PCBs) والموصلات وأجهزة الاستشعار وحزم الدوائر المتكاملة.

  • السيارات: التحقق متعدد المحاور لوحدات التحكم الإلكترونية الصغيرة وأجهزة استشعار السيارات وتجميعات الإضاءة والمكونات الداخلية.

  • الأجهزة الطبية: اختبار الموثوقية للمكونات الإلكترونية والميكانيكية الحساسة المستخدمة في المعدات الطبية المنقذة للحياة.

  • مكونات الفضاء الجوي: تأهيل وحدات إلكترونيات الطيران الصغيرة والمحولات للأحمال الديناميكية متعددة المحاور.

  • البحث والتطوير: تحليل ديناميكيات الهياكل التفصيلية وعمليات البحث عن الرنين على مكونات النموذج الأولي.



الفوائد



  • دقة البيانات العالية: يضمن التحكم الدقيق أقصى قدر من الدقة والتكرار، وهو أمر بالغ الأهمية للبحث والتطوير المتقدم وتحليل الأعطال.

  • مساحة وتكلفة فعالة: يوفر إمكانية اختبار متعدد المحاور ضرورية في مساحة صغيرة، مما يوفر قيمة استثنائية وتعظيم مساحة المختبر.

  • التحقق من المتانة الفائقة: يختبر المكونات بدقة في ظل أحمال ديناميكية واقعية ومتعددة المحاور، مما يؤدي إلى عدد أقل من الأعطال الميدانية وتعزيز موثوقية المنتج.

  • تعدد الاستخدامات للصناعات المتنوعة: منصة مرنة تلبي احتياجات البحث والتطوير وضمان الجودة واختبار الامتثال عبر قطاعات التكنولوجيا الفائقة المتعددة.

المواصفات



القوة المقدرة للجيوب/العشوائية/الصدمة 1100 كجم قوة/1100 كجم قوة/2200 كجم قوة كتلة المحرك 11 كجم
نطاق التردد 5-3000 هرتز حجم الإدخالات (قياسي) M8
الحد الأقصى/الإزاحة المستمرة من الذروة إلى الذروة 51 ملم/51 ملم نقاط توصيل الحمل (قياسي) 17
الحد الأقصى للسرعة 2.0 م/ث تردد المحور الطبيعي - محور الدفع <3 هرتز
الحد الأقصى للتسارع الجيبي/العشوائي 100/60 جرام دعم الحمل الرأسي الأقصى 300 كجم
قطر المحرك 235 ملم المجال الشارد على بعد 152 ملم فوق الطاولة ≤1mT (10 جاوس)
تردد الرنين الأساسي 2500 هرتز (اسمي) ± 5% الأبعاد الطول × العرض × الارتفاع 940 ملم × 715 ملم × 780 ملم
عزم دوران المحرك المسموح به 300 نيوتن متر الوزن (غير معبأ) 1000 كجم

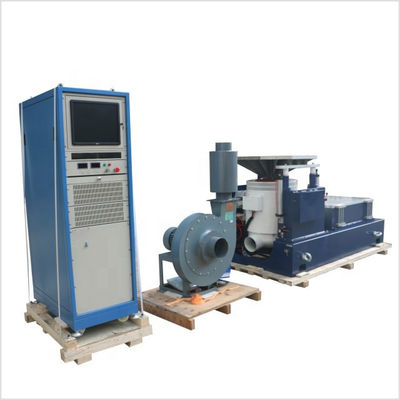

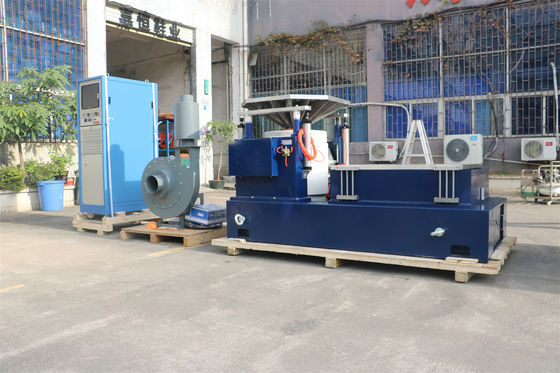

محرك هزاز 10kN المسيطر بدقة مع جدول 500x500mm للاختبار متعدد المحاور 0محرك هزاز 10kN المسيطر بدقة مع جدول 500x500mm للاختبار متعدد المحاور 1



هل أنت مستعد للحصول على نظام اختبار متعدد المحاور قوي ودقيق وصغير الحجم؟ اتصل بخبرائنا اليوم لمناقشة متطلباتك لـ هزاز اهتزاز 10 كيلو نيوتن مُتحكم به بدقة مع طاولة رأسية وأفقية 500 × 500 ملم
