الاسم التجاري: | PRECISION |
رقم الطراز: | VTS-10 |
الـ MOQ: | 1 |
السعر: | $6000 |
شروط الدفع: | ر/ر |
القدرة على التوريد: | 100/شهر |

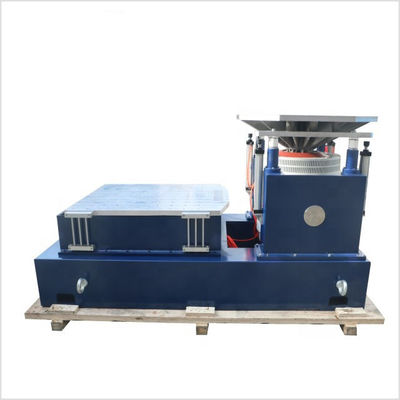

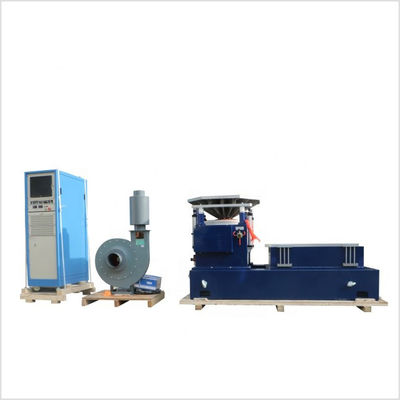

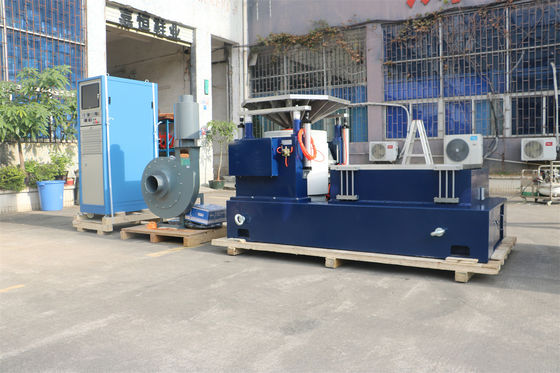

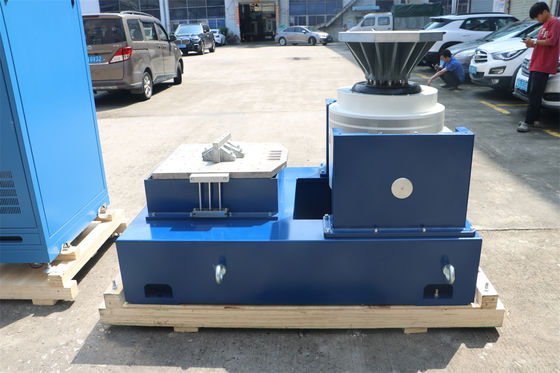

بلدي10kN آلة الهز الديناميكية الكهربائيةهو نظام متعدد الاستخدامات وفعال من حيث التكلفة ، تم تصميمه لاختبار دقيق متعدد المحاور للمكونات والجمعيات المتوسطة الحجم.10 kN (1000 kgf)من القوة ويتميز بمرحلة عملية800 ملم × 800 ملم طاولة زلقة أفقية، توفر هذه الوحدة المتكاملة مساحة واسعة والقوة اللازمة للتحقق من صحة المنتج بدقة عبر المحاور الأفقية (X و Y) ، تكملها اختبار عمودي (Z-axis) على المزلق.إنها الأداة المثالية للمختبرات التي تبحث عن مزيج من الدقة، التنوع، والكفاءة.
دقة 10 كيلون قوة الخروج:يوفر قوة مستقرة ودقيقة ، مناسبة لاختبار الصمود الصارم والإرهاق للمكونات والنماذج الأولية الحساسة ، مما يضمن وفاء البيانات العالي.
طاولة زلقة أفقية كبيرة 800 ملم × 800 ملم:تستوعب المنصة الموسعة بفعالية مجموعة واسعة من المكونات المتوسطة إلى الكبيرة والجمعات الفرعية والمنتجات المعبأة ، مما يزيد من قدرة الاختبار والمرونة.
القدرة على الاهتزاز على ثلاثة محاور:يسمح هذا النظام المتكامل بإجراء اختبارات شاملة في العمودية (محور Z) على المزلق والأفقية الحرجة (محور X و Y) على طاولة الانزلاق.هذا ضروري لنسخ المجمع، حمولات ديناميكية متعددة الاتجاهات من الاستخدام الحقيقي.
التحكم الكهربائي الديناميكييستخدم المزلق ذو الأداء العالي لدينا تكنولوجيا الكهروديناميكية المتقدمة لتوفير توليد دقيق ويمكن تكراره ومسيطر عليه لجميع ملفات تعريف الاهتزاز المعقدة (سينوس ، عشوائي ، صدمة ، إلخ).
طاولة زلقة أفقية مستقرة للغاية:تم بناء طاولة زيت فيلم الانزلاق لتحقيق استقرار عالية وصلبة، التعامل بفعالية لحظات الانقلاب والحفاظ على حركة دقيقة، وانحرافات منخفضة عبر المحاور الأفقية.
نظام تحكم سهل الاستخدام:يحتوي على برنامج بديهي يسهل برمجة الاختبار وتنفيذه وتقديم تقارير البيانات ، مما يجعل الاختبار المتقدم متعدد المحاور متاحا لجميع الفنيين.
إصلاحات متعددة الاستخدامات:المنصة الكبيرة تسهل تركيب مختلف مقالات الاختبار، من المكونات الفردية إلى الكرتونات المتوسطة الحجم.
السيارات:اختبار متينة متعدد المحاور لوحدات التحكم الإلكترونية (ECU) ، وأجهزة الاستشعار، والمكونات الداخلية، ووحدات البطارية الأصغر.
اختبار العبوة:التحقق الدقيق من صحة المنتجات المعبأة ضد الإجهادات المتعددة الاتجاهات في النقل، وخاصة بالنسبة لمحاكاة بيئات الشحن.
الإلكترونيات والاتصالات:التحقق من صحة أجهزة الشبكة، والأغلفة الإلكترونية، ومجموعات أكبر من لوحات الدوائر المطبوعة (PCB).
مكونات الطيران:تأهيل وحدات أجهزة الطيران الصغيرة والمحولات والمجموعات الفرعية الهيكلية للحملات الديناميكية متعددة المحاور.
البحث والتطوير:تحليل ديناميكيات هيكلية مفصلة، بحث عن الرنين، واختبار التعب على مكونات النموذج الأولي.
تعديل التطبيقات:إن الجمع بين المنطقة الأفقية الكبيرة والقدرة على ثلاثة محاور يجعل هذا حلًا واحدًا فعالًا من حيث التكلفة لمتطلبات الاختبار المتنوعة.
التحقق من الصمود العالي:اختبار المكونات بدقة تحت أحمال ديناميكية واقعية متعددة المحاور، مما يؤدي إلى انخفاض حالات فشل المجال وزيادة موثوقية المنتج.
عالية مصداقية البيانات:يضمن التحكم الدقيق أقصى قدر من الدقة والتكرار، وهو أمر حاسم للبحث والتطوير المتقدم وضمان الجودة.
زيادة الناتج:حجم الطاولة 800×800 ملم يسمح باختبار عناصر متعددة في وقت واحد، مما يزيد من كفاءة المختبر.
المواصفات
القوة المسموح بها (Sine/ Random/ Shock Force) | 1، 100 كجم / 1،100 كجم / 2،200 كجم | كتلة الدرع | 11 كجم |
نطاق التردد | 5-3000 هرتز | حجم الإدراجات (المعيار) | M8 |
الحد الأقصى / التحرّك المستمر p-p | 51 ملم/ 51 ملم | نقاط ربط الحمولة (المعيار) | 17 |
السرعة القصوى | 2.0 متر/ثانية | محور التردد الطبيعي للدفع | 3 هرتز |
ماكس.سينس/ تسارع عشوائي | 100/60 غرام | Mac دعم الحمل الرأسي | 300 كجم |
قطر الدرع | 235 ملم | الحقل الضال @ 152 ملم فوق الطاولة | ≤1mT (10 غاوس) |
تردد الرنين الأساسي | 2500 هرتز (اسمية) ± 5٪ | البعد LxWxH | 940 ملم × 715 ملم × 780 ملم |
لحظة الإطاحة المسموح بها | 300 نيمتر | الوزن (غير مقطوع) | 1.000 كجم |
هل أنت مستعد للحصول على نظام اختبار متعدد المحاور قوي ودقيق ومتعدد الاستخدامات؟ اتصل بخبراءنا اليوم لمناقشة متطلباتك10kN آلة الهز الديناميكية الكهربائية مع 800x800mm طاولة الزحف الأفقي.
