| الاسم التجاري: | PRECISION |
| رقم الطراز: | فتس-60 |
| الـ MOQ: | 1 |
| السعر: | $6000 |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 100/شهر |
وصف المنتج:

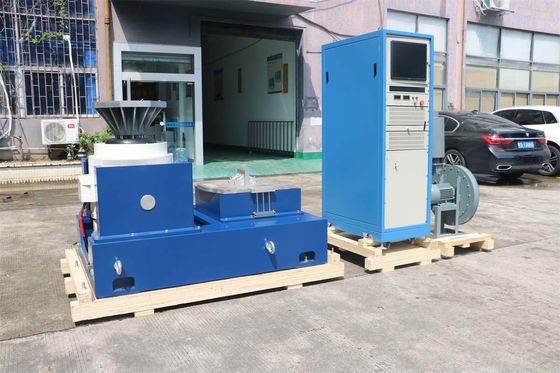

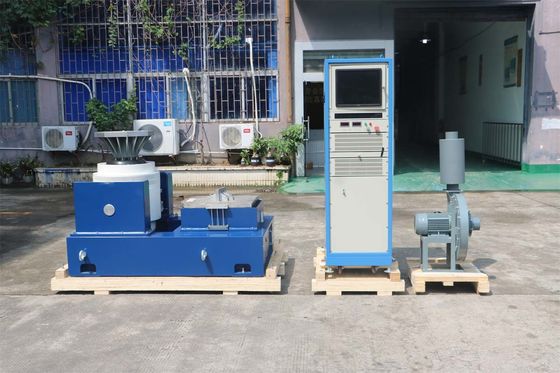

لدينا نظام اختبار الاهتزاز الأفقي والرأسي هو حل عالي الدقة مصمم خصيصًا لتنفيذ اختبارات اهتزاز الاندفاع الجيبي الصارمة وغيرها من محاكاة الصدمات الميكانيكية العابرة. يوفر هذا النظام ثنائي المحاور المرونة والقوة المطلوبة لاختبار المكونات الهامة المستخدمة في قطاعات الفضاء والجيش والسيارات عالية الأداء، مما يضمن أن المنتجات تتحمل أحداث الإجهاد السريعة وعالية السعة.
الميزات الرئيسية:
إمكانية ثنائية المحاور (أفقي ورأسي):
يتضمن كلاً من الهزاز الرأسي المخصص وتجميع طاولة الانزلاق الأفقية المتكاملة.
يسمح بالانتقال السريع والسلس بين المحاور لإجراء اختبارات شاملة متعددة الاتجاهات.
محسن لاختبار الاندفاع الجيبي:
تصنيف القوة العالية: مصمم لتوفير التسارع المكثف والمدة القصيرة المطلوبة لأشكال موجات الاندفاع الجيبي الدقيقة.
التحكم السريع الاستجابة: تضمن وحدات التحكم الرقمية المتقدمة التوقيت الدقيق والتحكم في السعة ودقة العبور الصفري أثناء حدث الاندفاع.

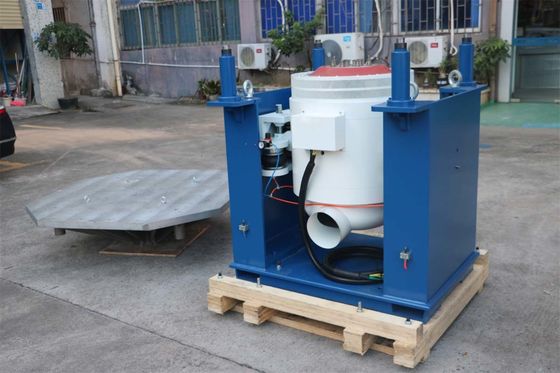

هزاز كهرو ديناميكي عالي الأداء:
قادر على توليد مجموعة واسعة من أشكال الموجات، بما في ذلك الجيبي والعشوائي والصدمات والنبضات العابرة (مثل الاندفاع الجيبي).
نطاق تردد واسع ومستويات G عالية الذروة لتلبية المواصفات العسكرية والطيران المتطلبة (على سبيل المثال، أجزاء من MIL-STD-810).

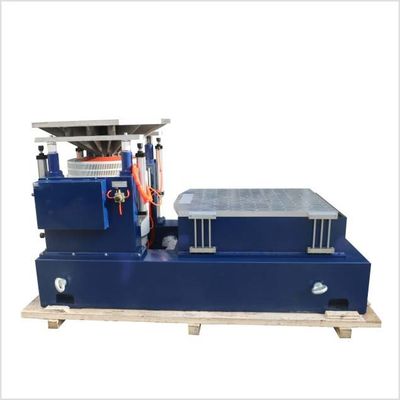

تجميع طاولة الانزلاق القوي:
تصميم عالي الصلابة، منخفض الاقتران المتبادل لحركة أفقية سلسة وخالية من الثرثرة.
يتميز بمحامل توجيه قوية (مثل الهيدروستاتية أو الأسطوانة الخطية) لدعم الحمل الرأسي العالي على طاولة الانزلاق.
التحكم المتقدم واقتناء البيانات:
وحدة برنامج الاندفاع الجيبي المخصصة: تبسط برمجة دورات معينة ومحتوى التردد وأوقات التوقف.
إمكانية تسجيل البيانات عالية السرعة لالتقاط وتحليل الاستجابة العابرة لـ DUT (الجهاز قيد الاختبار) بدقة.
السلامة والموثوقية:
دوائر حماية مدمجة للنظام للهزاز والمضخم لحماية المعدات أثناء اختبارات الاندفاع عالية الطاقة.
بناء قوي للتشغيل المستمر عالي القوة.
التطبيقات:
مكونات الفضاء: اختبار أنظمة التحكم في الطيران وإلكترونيات الطيران وأجهزة الاستشعار الحساسة لصدمات الإطلاق والمناورة.
المعدات العسكرية: تأهيل المعدات التكتيكية ومعدات الاتصالات ومكونات الصواريخ ضد صدمات ساحة المعركة والنقل.
السيارات عالية الأداء: اختبار أجهزة الاستشعار الهامة للسلامة والوحدات الإلكترونية المعرضة لمخاطر الطرق الشديدة.
محاكاة الصدمات العامة: اختبار المنتجات ضد المدخلات الميكانيكية المفاجئة وعالية الكثافة.
الفوائد:
الامتثال الكامل: يتيح الاختبار للمعايير الصارمة التي تتطلب محاكاة عابرة متعددة المحاور.
النسخ المتماثل الدقيق: يكرر بدقة بيئات الصدمات عالية G وقصيرة المدة.
تقليل الوقت: تقلل إمكانية ثنائية المحاور من وقت الإعداد مقارنة بتدوير DUT.
تحليل الفشل: يوفر بيانات مفصلة لفهم آليات الفشل في ظل تحميل الصدمات.
المواصفات
| القوة المقدرة الجيبية/العشوائية/الصدمة | 6000 كجم/6000 كجم/12000 كجم | كتلة الذراع | 60 كجم |
| نطاق التردد | 5-2500 هرتز | حجم الإدخالات (قياسي) | M10 |
| الحد الأقصى/الإزاحة المستمرة من الذروة إلى الذروة | 100 مم/90 مم | نقاط ربط الحمل (قياسي) | 17 |
| الحد الأقصى للسرعة | 1.8 م/ث | التردد الطبيعي - محور الدفع | <3 هرتز |
| الحد الأقصى للتسارع الجيبي/العشوائي | 100/60 جرام | الحد الأقصى لدعم الحمل الرأسي | 500 كجم |
| قطر الذراع | 440 مم | المجال الشارد على بعد 152 مم فوق الطاولة | ≤lmT (10 جاوس) |
| تردد الرنين الأساسي | 2100 هرتز (اسمي)±5% | الأبعاد LxWxH | 1650 مم × 1130 مم × 1280 مم |
| عزم الدوران المسموح به للذراع | 1000 نيوتن متر | الوزن (غير معبأ) | 4500 كجم |
