في شركة "دونغغغوان" لمعدات الاختبار الدقيقة، التزامنا يتجاوز توفير معدات اختبار الاهتزاز عالية الجودة.نحن ملتزمون بضمان أن عملائنا يتمتعون بأعلى مستوى من الرضا من خلال خدمة ما بعد البيع الشاملةويشمل ذلك صيانة خبراء، وإصلاح فعال، وخدمات تحديث قيمة لمجموعة واسعة من أنظمة اختبار الاهتزاز.   كمؤسسة عالية التقنية متخصصة في تصنيع المزيحات الكهروديناميكية، المزيحات الهيدروليكية، مكبرات الطاقة،ومراقبي الاهتزاز ونفخر بأن نكون أول شركة محلية مع البحث والتطوير في المنزل والإنتاج من هذه المكونات الأساسية الثلاثة، مختبرات الاختبار، والجامعات على الصعيدين المحلي والدولي. نصل إلى روسيا وأمريكا الشمالية واليابان والشرق الأوسط، وخارجها.   مع أكثر من عقد من الجهد المتفاني، تطورت إلى شركة تكنولوجيا شاملة دمج البحث والتطوير، والإنتاج، والمبيعات، والأهم من ذلك، الخدمة.فريقنا المتمرس بعد البيع مجهز لتوفير الصيانة المهنية، خدمات إصلاح وتحديث للعلامات التجارية الدولية المشهورة مثل LDS (المملكة المتحدة) ، UD (الولايات المتحدة الأمريكية) ، LING (الولايات المتحدة الأمريكية) ، TIRA (ألمانيا) ، B&K (الدنمارك) ، IMV (اليابان) ، SHINKEN (اليابان) ، KOKUSAI (اليابان) ،بالإضافة إلى العلامات التجارية المحلية لمتحركات الاهتزاز، مكبرات الطاقة، ومراقبي الاهتزاز.   خدماتنا الشاملة:   نحن نفهم الدور الحاسم الذي تلعبه أنظمة اختبار الاهتزازات في عملياتكم خدماتنا مصممة لتقليل وقت التوقف ، وتعظيم عمر المعدات ، وضمان أداء مثالي خدمة المزج الاهتزازي: صيانة و إصلاح و استبدال الأسلحة:الرعاية المتخصصة للمكونات المحركة الأساسية من المزج الخاص بك، وضمان سلامتها وأدائها. صيانة و إصلاح و استبدال لفولات الإثارة:معالجة المشاكل مع القلب الكهرومغناطيسي من الهزاز. استبدال قطع الغيار:استبدال المكونات الاستهلاكية في الوقت المناسب مثل ألواح سحب PP ، العجلات الموجهة السفلية ، أحذية الغبار ، الفيوز ، الزيت الهيدروليكي المضاد للارتداء ، خرطومات الهواء ، وقنوات المروحة. صيانة طاولة الانزلاق الأفقية وإصلاحها واستبدالها:ضمان اختبار الاهتزاز الأفقي السلس والدقيق. كابل الحاسوب واستبدال كابل BNC:معالجة مشاكل نقل الإشارة مع بدائل عالية الجودة. خيارات توسيع الرأس:توفير حلول لاستيعاب عينات اختبار أكبر. الصيانة الميكانيكية الشاملة:الصيانة الشاملة للمكونات الميكانيكية للمزج لتحقيق أفضل عملية. خدمات مكبرات الطاقة (الجوانب الكهربائية): صيانة و إصلاح واستبدال وحدات مكبر الطاقة:معالجة القضايا على مستوى المكونات لتوفير الطاقة بكفاءة. صيانة و إصلاح و استبدال وحدة تحكم مكبر الطاقة:تأمين التشغيل السليم لأجهزة التحكم الإلكترونية للمضخة. صيانة كهربائية شاملة:الصيانة الشاملة للأنظمة الكهربائية للمضخم لتحقيق أداء موثوق به. خدمات مراقبة الاهتزاز: معايرة تحيز القناة وإزالة الغبار:الحفاظ على دقة وطول عمر قنوات الدخول في جهاز التحكم معالجة أخطاء المدخلات والاتصالات والمخرجات والطاقة:التشخيص الفعال وحل خلل جهاز التحكم. إضافات ميزات البرمجيات وترقية الأجهزة / استبدالها:تحسين القدرات و تمديد عمر جهاز التحكم التزامنا بالرضا عن العملاء: مبدأنا الأساسي هو توفير المنتجات والخدمات الأكثر إرضاءً لعملائنا المقدرينوتقديم تحديثات البرمجياتوبالإضافة إلى ذلك نحن نؤكد على أهمية الصيانة الاستباقية من خلال تطوير وتنفيذ خطط الصيانة الدورية العلمية بجدنحن نلعب دورا حاسما في منع المشاكل المحتملة وضمان التشغيل المستمر لأنظمة اختبار الاهتزاز الخاصة بكلدينا قدرات هندسية واسعة لمراقبة النظام والصيانة والتعامل السريع مع الأخطاءنحن ملتزمون بتقديم خدمة متفوقة.   لماذا تختار شركة دونغغوان للدقة في احتياجاتك؟ المهنيين ذوي الخبرة:فريقنا بعد البيع يتكون من خبراء الخدمات التقنية ذوي الخبرة مع أكثر من 20 عاما من الخبرة في مجال اختبار الاهتزاز،متخصصة في صيانة وإصلاح مختلف العلامات التجارية لمعدات اختبار الاهتزاز. رد سريع:نحن نفهم الحاجة الملحة لتقليل وقت التوقف. نحن نقدم استجابات عبر الإنترنت في غضون 30 دقيقة، ونرتب خدمة في الموقع في غضون ساعتين، ونسعى للوصول إلى موقعك في غضون 24 ساعة. جودة الخدمة الفعالةموظفي الخدمة لدينا يعطون الأولوية لاحتياجات الإنتاج الخاصة بك، باستخدام خبرتهم الواسعة والأساليب العلمية لتشخيص السرعة وحل أسباب الفشل الشائعة. خدماتنا بالتفصيل: خدمات الإصلاح:عندما تعطل جهازك، اتصل بنا على الفور. سنرتب لمهندس خدمة فنية محترف لتوفير تشخيص عبر الإنترنت في غضون 30 دقيقة. بمجرد تحديد المشكلة،سنرسل فني لإصلاح الموقع واستبدال المكونات. خدمات الصيانة والصيانةنحن نضع خطط صيانة دورية علمية، بما في ذلك استبدال منتظم لأجزاء التآكل ونقدم إرشادات خبيرة حول الاستخدام اليومي الأمثل لمعداتك. خدمات ترقية البرمجيات:ابقوا متقدمين مع ترقية البرمجيات ودعم تحسينات الميزات ثق بـ"دونغغوان بريكسيون" للحفاظ على أنظمة اختبار الاهتزاز الخاصة بك تعمل بأعلى أداء، وضمان موثوقية ودقة عمليات الاختبار الخاصة بك.اتصل بفريق الخدمة اليوم لمناقشة صيانتك، إصلاح، أو تحديث الحاجات.

إذا واجهت رسائل خطأ مثل "فتح الحلقة" أو "حد أقصى القيادة" أو "حد المكاسب" أثناء اختبار الاهتزاز يمكن أن توقف تقدمك وتسبب الإحباط.نحن نفهم أهمية حل المشاكل بسرعةيحدد هذا الدليل سبع خطوات رئيسية يمكنك اتخاذها لتشخيص وحل هذه المشاكل الشائعة قبل التصعيد إلى تحقيقات أكثر تعقيدا. عندما يقوم برنامج التحكم في الاهتزاز بتعريف هذه الأخطاء، فإنه يشير عادة إلى عدم تطابق بين الإخراج المطلوب وقدرة النظام على تحقيق ذلك.اتبع هذه الخطوات لتحديد السبب الجذري بشكل منهجي:   سبع خطوات لحل أخطاء "حلقة مفتوحة" و "حافلة أقصى" و "حد الربح":   1تحقق من مكبر الطاقة: تفقدتأكد من أن تحكم مكاسب على مكبر الطاقة الخاص بك يتم تعديلها بشكل صحيح (أي، تحولت إلى ما يكفي). إذا تم تعيين مكاسب منخفضة جدا،المضخم قد لا يوفر طاقة كافية لدفع الهز إلى المستويات المطلوبة. الإجراء:قم بزيادة مكاسب مكبر الطاقة تدريجياً راجع دليل نظامك لمواصفات مكاسب البداية الموصى بها كن حذراً من عدم زيادتها بشكل مفرطوالتي يمكن أن تؤدي إلى زيادة السرعة في الهزاز. 2تفقدوا كابلات الارتباط تفقدفحصي بعناية جميع الكابلات التي تربط جهاز التحكم في الاهتزازات، وجهاز الهزازات (طاولة الاهتزازات) ، ومضخة الطاقة. الإجراء:تأكد من أن جميع الكابلات مثبتة بشكل آمن في الموانئ الصحيحة في كلا الطرفين. إن الاتصالات الفضفاضة أو غير الصحيحة هي سبب شائع لفقدان الإشارة أو عدم كفاءة الاتصالات داخل النظام.تولي اهتماما خاصا للكابل إشارة القيادة من وحدة التحكم إلى مكبر و كابل إشارة ردود الفعل من مقياس التسارع إلى وحدة التحكم. 3تأكيد اتصال جهاز الاستشعار وتكوين قناة الدخول: تفقدتحقق من أن مقياس التسارع (مستشعر الاهتزاز) متصل بشكل صحيح بقناة الإدخال المناسبة على جهاز التحكم في الاهتزاز. الإجراء:التحقق من الاتصال المادي للكابل الحاسوب. داخل برنامج التحكم في الاهتزاز، ومراجعة إعدادات قناة المدخلات لمقياس التسارع. تأكد من أن وضع الاقتران (على سبيل المثال، التيار المتردد، المباشر،IEPE) يتم تكوينها بشكل صحيح لتتناسب مع نوع من مقياس التسارع التي تستخدمهاإعدادات الارتباط غير الصحيحة يمكن أن تمنع جهاز التحكم من تلقي إشارة رد فعل صالحة. 4تحقق من إشارة المستشعرات تفقدتحديد ما إذا كان مقياس التسارع يخرج إشارة بالفعل. الإجراء:استخدم وظيفة "معاينة الاختبار" أو "المراقبة" داخل برنامج التحكم في الاهتزاز الخاص بك لعرض إشارة المجال الزمني من قناة المدخل المرتبطة بجهاز قياس التسارع.أثناء مراقبة شاشة البرنامجيجب أن ترى تغييراً مماثلاً في إشارة المجال الزمني إذا كان المستشعر يعمل ومتصل بشكل صحيح.إذا لم يكن هناك إشارةقد يكون جهاز الاستشعار نفسه أو كابلاته أو قناة مدخل جهاز التحكم معطلة. 5تقييم ضوضاء النظام ومستوى قبل الاختبار: تفقدقم بتحليل مستوى الضوضاء في النظام وقارنه بمستوى الإخراج الأولي من الاختبار. الإجراء:خلال "معاينة الاختبار"، لاحظ قيمة RMS (جذر متوسط مربع) من ضوضاء النظام على قناة الدخول. ثم،تحقق من إعداد مستوى قبل الاختبار في الطيف المستهدف أو ملف الاختبار (غالبا ما يكون الافتراضية 10٪)إذا كان مستوى الضوضاء قبل الاختبار أقل من ضعف قيمة ضوضاء RMS ، فقد يواجه جهاز التحكم صعوبة في إنشاء حلقة تحكم مستقرة بسبب نسبة الإشارة إلى الضوضاء المنخفضة. الحل:يجب زيادة مستوى ما قبل الاختبار في إعدادات البرنامج إلى قيمة أعلى بكثير (مرتين على الأقل) من RMS الضوضاء في النظام المقاس.هذا يوفر للمراقب مع إشارة أولية أقوى للعمل مع. 6أداء اختبار الحلقة الخلفية للجهاز التحكم - المضخم: تفقداختبر سلامة مسار الإشارة من قناة خروج محرك جهاز التحكم إلى مكبر الطاقة. الإجراء:قم بفصل الكابل المؤقت الذي يعمل عادة من مخرج محرك جهاز التحكم إلى مدخل مكبر الطاقة.توصيل هذا الكابل نفسه مباشرة من قناة إخراج محرك التحكم إلى واحدة من قنوات مدخلات جهاز التحكم (نفس النوع الذي تستخدمه لتغذية الفعل معدل التسارع الخاص بك). قم بتكوين اختبار بسيط في الحلقة المغلقة في البرنامج باستخدام قناة الإدخال هذه كمصدر ردود الفعل. قم بتشغيل اختبار مسح الجذع منخفض المستوى أو اختبار تردد ثابت.إذا كان اختبار الحلقة المغلقة الذاتية يعمل بشكل طبيعي، يشير إلى أن قنوات الإخراج والإدخال في جهاز التحكم، وكذلك كابل الاتصال، تعمل بشكل صحيح.هذا يساعد على عزل المشاكل المحتملة مع مكبر الطاقة أو الاتصال بين مكبر الطاقة والهزتذكر أن تعيد توصيل الكابلات إلى تشكيلها الأصلي بعد هذا الاختبار. 7مراجعة مستوى الطيف المستهدف، مكاسب المضخم، وحدود القيادة: تفقدإذا استمر خطأ "Drive Max" بعد التحقق من الاتصالات المادية ووظائف المستشعر ، فافحص إعدادات البرنامج المتعلقة بمستوى الإخراج المطلوب وميزة مكبر الصوت. الإجراء: مستوى الطيف المستهدف:تأكد من أن النطاق الكلي أو المستوى المحدد في الطيف المستهدف الخاص بك (للاختبارات العشوائية أو الصدمة) أو النطاق المبرمج (للاختبارات الصينية) ليس مرتفعًا بشكل مفرط.يطلب المزيد من الإخراج مما يمكن للنظام تقديمه مع إعداد مكاسب المضخم الحاليخفض مستوى الهدف إذا لزم الأمر مكاسب مكبر:إعادة تقييم إعداد مكبر الطاقة إذا كان مستوى الطيف المستهدف مرتفعًا، فقد تحتاج إلى زيادة مكبر الطاقة لتوفير إشارة محرك كافية. حدود محرك الأجهزة:تحقق من إعدادات "حد القيادة" في برنامج التحكم في الاهتزاز. هذه الإعدادات تمنع جهاز التحكم من إرسال إشارة القيادة الكبيرة إلى المضخم.إذا تم تعيين حد القيادة منخفض جدا، قد يكون تقييد سابق لأوانه الخروج حتى لو كان المضخم لديه مساحة رأس أكبر.بينما تبقى ضمن معايير التشغيل الآمنة لنظامك. من خلال العمل بشكل منهجي من خلال هذه الخطوات السبعة، يمكنك فعليا حل المشاكل الشائعة "حلقة مفتوحة"، "دراجة ماكس"،"و"خطأ الحد من المكاسب "في برنامج تحكم الاهتزاز الخاص بك والحصول على اختبار الاهتزاز الخاص بك مرة أخرى على المسار الصحيحإذا استمرت المشكلة بعد هذه التحققات، فمن المستحسن استشارة فريق الدعم الفني في دونجوان دقة للحصول على مساعدة أكثر عمقا.

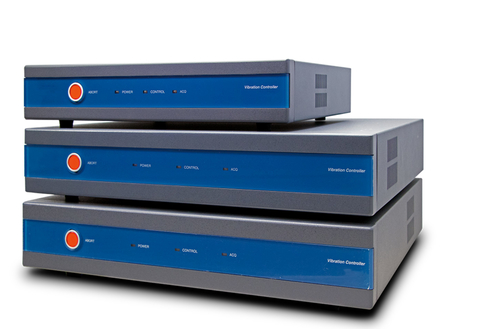

يمكن أن يكون مواجهة مشاكل الاتصال بين جهاز التحكم في الاهتزاز والكمبيوتر الذي يديره عقبة محبطة قبل بدء اختبارات الاهتزاز الحاسمة.إذا واجهت رسالة خطأ "جهاز USB غير موجود" عند تشغيل برنامج التحكم في الاهتزازات VCSلا تقلق، في شركة "دونغغغوان" لمعدات الاختبار الدقيقة، قمنا بتجميع دليل بسيط لإصلاح الأخطاء لمساعدتك على تحديد الأسباب المحتملة وحلها بسرعة.   عادة ما تكون رابط الاتصال الأساسي بين جهاز التحكم في الاهتزاز والكمبيوتر هو واجهة USB 2.0. عندما يفشل هذا الاتصال ، لا يمكن للبرنامج التعرف على أجهزة جهاز التحكم.فيما يلي الأسباب الشائعة وراء هذه المشكلة وكيفية معالجتها:   الأسباب المحتملة والحلول:   1اتصال USB مادي: السبب:الخطوة الأساسية هي التأكد من أن كابل الاتصال USB متصل بشكل مادي بشكل آمن بين جهاز التحكم في الاهتزاز والكمبيوتر. الحل:فحصي بعناية كلا الطرفين من كابل USB. تأكدي من أنهما مربوطان بقوة في منافذ USB المعينة على كل من جهاز التحكم والكمبيوتر. 2. أجهزة توصيل USB فضفاضة: السبب:حتى لو تم توصيلها في البداية ، قد تكون مكونات USB في كلا الطرفين من الكابل قد أصبحت فضفاضة أو تخرج جزئيًا. الحل:قم بتحريك موصلات الـ (يو اس بي) برفق في طرفي جهاز التحكم والكمبيوتر. إذا كان هناك أي لعب، ادفعهم بقوة حتى يجلسوا بشكل آمن.الاتصال الضعيف يمكن أن يعطل التواصل بشكل متقطع. 3حالة طاقة جهاز التحكم: السبب:يجب تشغيل جهاز التحكم بالاهتزازات لكي يتعرف عليه الحاسوب كجهاز متصل الحل:تحقق من مفتاح الطاقة على جهاز التحكم بالاهتزاز تأكد من أنه في وضع "ON" ابحث عن أي أضواء مؤشرات الطاقة على جهاز التحكم لتأكيد أنه يتلقى الطاقة 4سائق أجهزة مفقود أو غير صحيح: السبب:يحتاج الكمبيوتر إلى برامج تشغيل أجهزة معينة (غالبا ما تسمي "جهاز USB 2.0" أو ما شابه ذلك) للتواصل مع جهاز التحكم في الاهتزاز. إذا لم يتم تثبيت هذه برامج التشغيل أو قديمة أو تالفة ، فإن هذه المعلومات قد تكون غير صالحة.لن يتم التعرف على جهاز التحكم. الحل: تحقق من مدير الجهاز:افتح مدير الجهاز على جهاز الكمبيوتر الخاص بك (ابحث عن "مدير الجهاز" في شريط البحث في ويندوز).ابحث عن أي أجهزة مدرجة تحت "تحكمات الحافلة المتسلسلة العالمية" أو "الأجهزة الأخرى" مع علامة استغاثة صفراء أو علامة استفهامهذا يشير إلى مشكلة في السائق إعادة تثبيت السائق:إذا وجدت إدخالًا كهذا، انقر فوقه بالضغط الأيمن واختر "إزالة تثبيت الجهاز". ثم، فك كابل USB من الكمبيوتر، وانتظر بضع ثوان، ثم قم بتوصيله مرة أخرى.يجب أن تحاول ويندوز إعادة تثبيت السائق تلقائيًا. التثبيت اليدوي:إذا فشل التثبيت التلقائيقد تحتاج إلى تثبيت برنامج التشغيل يدوياً من وسيلة تثبيت البرنامج التي جاءت مع جهاز التحكم في الاهتزاز أو تحميل أحدث برنامج التشغيل من موقع الشركة المصنعة على شبكة الإنترنتاتبع تعليمات التثبيت المقدمة. 5التدخل من برنامج مراقبة الفيروسات السبب:في بعض الحالات ، قد يحدد برنامج مراقبة الفيروسات العدواني بشكل خاطئ برامج تشغيل الأجهزة لمراقب الاهتزاز كتهديد محتمل ويقوم بحظر تثبيته أو تشغيله. الحل: أوقف مراقبة الفيروسات مؤقتاً:كخطوة لحل المشاكل، قم بإيقاف تشغيل برنامج مراقبة الفيروسات مؤقتاً. إعادة تثبيت السائق:بعد تعطيل البرنامج، حاول إعادة تثبيت برنامج تشغيل الأجهزة لجهاز USB 2.0 كما هو موضح في النقطة 4. السائق/الجهاز في القائمة البيضاء:إذا تم حل المشكلة بعد تعطيل برنامج مكافحة الفيروساتسوف تحتاج إلى تكوين برنامج مراقبة الفيروسات الخاص بك إلى "اللائحة البيضاء"تذكر أن تعيد تشغيل برنامج مراقبة الفيروسات بعد هذه الخطوة. 6. منفذ USB معيب في الكمبيوتر: السبب:قد يكون منفذ USB على جهاز الكمبيوتر الخاص بك الذي تستخدمه لربط جهاز التحكم بالاهتزاز معطل. الحل: جرب منفذ USB آخر:فك كابل USB من الميناء الحالي وحاول توصيله بمنفذ USB آخر على جهاز الكمبيوتر الخاص بك. إعادة تثبيت السائق (مع منفذ جديد):بعد الاتصال بمنفذ مختلف، اسمح لنظام التشغيل Windows بمحاولة تثبيت برامج التشغيل تلقائيًا. إذا لم يحدث ذلك، قم بإعادة تثبيت برامج التشغيل يدويًا كما هو موضح في النقطة 4.هذا سوف يساعد على تحديد ما إذا كانت المشكلة تكمن مع منفذ USB معين. من خلال التحقق المنهجي من هذه الأسباب المحتملة، يجب أن تكون قادرة على تحديد وحل خطأ "جهاز USB غير موجود" وإقامة اتصال ناجح مع جهاز التحكم في الاهتزاز الخاص بك،مما يسمح لك بالمضي قدماً في اختبار الاهتزازات الحاسمإذا استمريت في مواجهة مشاكل بعد محاولة هذه الخطوات، يرجى عدم التردد في استشارة فريق الدعم الفني في Dongguan Precision للحصول على مزيد من المساعدة.

في مجال اختبار الاهتزاز،مقياس التسارعيعمل كعضو حاسس حاسم في نظام اختبار الاهتزاز الخاص بك. انه محول الذي يحول الكمية الفيزيائية من الاهتزاز (التسارع،ومتعلقة بشكل غير مباشر بالصوت) إلى إشارة كهربائية قابلة للقياسفي شركة "دونغغغوان" لمعدات الاختبار الدقيقة المحدودةنحن نؤكد على أهمية تثبيت و استخدام معدل التسارع المناسب للحصول على بيانات اهتزاز موثوقة ومعقولة. أجهزة قياس التسارع هي الخيار المفضل لقياس الاهتزاز بسبب خصائصها المفيدة ، بما في ذلك: نطاق ديناميكي واسع:قادرة على قياس كل من نطاقات الاهتزاز الصغيرة جدا والكبيرة جدا. نطاق تردد واسع:يمكنه التقاط الاهتزاز بدقة عبر مجموعة واسعة من الترددات خطية ممتازة:يوفر مخرج كهربائي متناسب مع تسارع المدخل استقرار عالي:يقدم قياسات متسقة وموثوق بها مع مرور الوقت. تثبيت مناسب نسبياً:يمكن تركيبها باستخدام طرق مختلفة تبعا للتطبيق. للاستفادة الكاملة من إمكانات مقياس التسارع الخاص بك وضمان قياسات الاهتزاز الدقيقة، والالتزام بالمبادئ والأساليب التثبيت التالية: أ. مبادئ التثبيت: وضع الأساس للدقة لتحقيق أفضل أداء، لاحظ هذه القواعد الأساسية عند تثبيت مقياس التسارع: الموقع الاستراتيجي:ضع مقياس التسارع على مقربة قدر الإمكان من نقطة الاختبار المحددة على الهيكل لضمان حركة نفسها التي تشهدها المنطقة التي يتم تحليلها. ب) التثبيت الآمن والصلب:يجب أن يكون مقياس التسارع وسطح تثبيته صلبين ومتصلاً بشكل قوي قدر الإمكان.يجب أن تكون سطح التثبيت نظيفة وسطحة لضمان أقصى قدر من الاتصال وأقصر مسار نقل مباشرة أو أقصر من الاهتزازبالنسبة لمقاييس التسارع أحادية المحور، قم بمواءمة اتجاه الاستشعار ( المحور الرئيسي) بعناية مع اتجاه الاهتمام. ج) تقليل تأثيرات الحمل الجماعي:يجب أن يسبب إدخال مقياس التسارع تغييرًا ضئيلًا في حركة هيكل الاختبار. استخدم تقنيات تركيب متماثلة عند الإمكان لتقليل تشويه الحركة إلى أدنى حد ممكن.يجب أن تكون كتلة مقياس التسارع وأي أجهزة تركيب أصغر بكثير من الكتلة الديناميكية للبنية المقاسة (في الحالة المثالية نسبة الكتلة أقل من 1/10، والأجسام الضوئية). d) تجنب تداخل الرنين:يجب أن تكون تردد التشغيل الأقصى لاختبارك أقل بكثير من تردد الرنين الارتفاعي لمقياس التسارع المختار.العمل بالقرب من الرنين الارتفاع يمكن أن يؤدي إلى تضخيم وقراءات غير دقيقة. إدارة الكابلات:عند استخدام مقاييس التسارع المتصلة محورياً ، يمكن أن تؤدي الكابلات الصلبة إلى إجهاد على السقف ، مما قد يؤثر على القياسات. قم بتثبيت الكابل بشكل آمن بالقرب من مقياس التسارع لمنع ذلك.لأجهزة تسريع الكهرباء الصناعية، الكابلات الفارغة يمكن أن تولد الضوضاء الكهربائية (الكهرباء الثابتة الاحتكاكية). (الرسم البياني الذي يوضح مقياس تسريع الرصاص المحوري و مقياس تسريع الرصاص الجانبي) (التعليق على الرسم البياني: 1 - لا تخضع للقوة، 2 - سطح الاتصال للجسم الاهتزاز، 3 - ربط الكابل إلى سطح الاهتزاز) العزل الكهربائي:أجهزة قياس التسارع لها خصائص عازلة كهربائية مختلفة.في حين أن البعض الآخر يتطلب مسامير تركيب معزولة ومساحات المايكا لمنع حلقات الأرض في نظام القياساستخدام المسامير المعزولة مع غسالات الشمعة في نقاط الاتصال هي طريقة فعالة لحل مشاكل الحلقة الأرضية. II - طرق تركيب محددة: التطبيق العملي هنا تقسيم لطرق تركيب مقياس التسارع الشائعة: a. تركيب المسامير: (الرسم البياني الذي يظهر منحنى استجابة التردد النموذجي لمقياس التسارع مع الزيت) (التعليق على الرسم البياني: منحنى استجابة التردد النموذجي لمقياس التسارع المثبت بالشحوم (نسبياً إلى التسارع المطلق للهيكل في نقطة الاتصال)) إعداد السطح:يجب أن يكون سطح تركيب كل من مقياس التسارع وهيكل الاختبار نظيفًا وسطحًا ومعالجًا بسلاسة ، ويتوافق مع مواصفات الشركة المصنعة الموصى بها.يجب أن تكون فتحة المسمار التثبيت عموديا على سطح التثبيت. تطبيق العزم:قم بتشديد المسمار المثبت إلى عزم الدوران الموصى به من قبل الشركة المصنعة لتحقيق اتصال آمن دون إتلاف مقياس التسارع. وسط الارتباط:تطبيق طبقة رقيقة من الزيت أو الدهون بين أسطح التزاوج لتعزيز الاتصال وتعظيم الصلابة، وتحسين استجابة عالية التردد. طول المسمار:تأكد من أن المسمار لا يصل إلى القاع في الثقب الذي تم استخدامه ، لأن هذا يمكن أن يخلق فجوة صغيرة بين أسطح التثبيت ، مما يقلل من الصلابة. ب. التوصيل اللاصق: هذه الطريقة مناسبة عندما لا يكون من الممكن حفر الثقوب في هيكل الاختبار ، أو يتطلب العزل الكهربائي ، أو سطح التثبيت غير مسطح بما فيه الكفاية.كما تستخدم عادةً مسامير التثبيت اللاصقة (المسامير ذات الخيوط في الطرف الواحد ومنصة الارتباط في الطرف الآخر). (الرسم البياني الذي يظهر منحنى استجابة التردد النموذجي لمقياس التسارع المرتبط باللصق) (التعليق على الرسم البياني: منحنى استجابة التردد النموذجي لمقياس التسارع المرتبط باللاصق (نسبياً إلى التسارع المطلق للهيكل في نقطة الاتصال)) تنظيف السطح:نظف الأسطح الملتصقة وفقًا لتوصيات الشركة المصنعة لللصق. طبقة ملصقة رقيقة:يطبق الملصق لتشكيل فيلم رقيق ، يجب أن يكون مثاليًا كربيع جامد للاستجابة المثلى للتردد. اختيار اللاصق:غالبًا ما يتم استخدام الملصقات الأكريلية أو الحرارية. تجنب الملصقات الناعمة أو تلك التي تحتفظ بمرونة كبيرة بعد تبخر المذيب ، لأنها يمكن أن تقلل من تردد الرنين.الصمغات السيانوكريلات (الصمغات الفائقة مثل 502) تقدم استجابة ترددية واسعة ولكنها ليست مناسبة لجميع التطبيقات ويمكن أن تلوث خيوط المسمارقبل التطبيق، قم بتنظيف سطح التثبيت بمذيب هيدروكربون، مع إبقاء المذيب بعيدًا عن الكابلات والموصات.اضغط على جهاز الاستشعار بقوة في الملصق بسرعة لتحقيق خط رابطة رقيقةيجب أيضاً النظر في حدود درجة حرارة الملصق. أجهزة التركيب: يجب أن تكون أجهزة التثبيت، بما في ذلك المسامير المعزولة كهربائياً، صلبة وخفيفة الوزن، ولديها لحظة inertia صغيرة، وتكون متماثلة من الناحية الهيكلية حول محور الاستشعار.تجنب استخدام أقواس كلما أمكنإذا لزم الأمر، اختر مكعبات معدنية صغيرة صلبة مثبتة بشكل آمن على الهيكل مع أسطح معدلة و ثقوب مقطوعة للاتصال بالمسمار. d. طرق التثبيت الأخرى: وتشمل تقنيات التثبيت البديلة استخدام طبقة رقيقة من شمع النحل الصلب، وشريط لاصق مزدوج الجانبين، والقواعد المغناطيسية، والشباك السريعة، وقواعد التثبيت الفراغية. (الرسم البياني الذي يظهر منحنى استجابة التردد النموذجي لمتسارع يرتدي شمع النحل) (التعليق على الرسم البياني: منحنى استجابة التردد النموذجي لمقياس التسارع المثبت بطبقة رقيقة من شمع النحل (نسبياً إلى التسارع المطلق للهيكل في نقطة الاتصال)) تصميم شمع النحل:مناسبة لتطبيقات درجة حرارة الغرفة مع أجهزة استشعار تزن أقل من 100 غرام. إنها مريحة ولكنها تحد من درجة حرارة التشغيل إلى أقل من 40 درجة مئوية وهي مناسبة لمستويات تسارع أقل. (الرسم البياني الذي يظهر منحنى استجابة التردد النموذجي لمقياس التسارع المثبت على شريط مزدوج الجانبين) (التعليق على الرسم البياني: منحنى استجابة التردد النموذجي لمقياس التسارع المثبت بشريط مزدوج الجانبين) التثبيت بالشريط ذو الجانبين:يقدم أنواع مختلفة من الشرائط ذات الجانبين درجات حرارة عمل مختلفة وسماكة مختلفة. اختر شريط مناسب لتطبيقك. (الرسم البياني الذي يظهر منحنى استجابة التردد النموذجي لمقياس التسارع المثبت على قاعدة مغناطيسية) (عنوان الرسم البياني: منحنى استجابة التردد النموذجي لمقياس التسارع مثبت مع قاعدة مغناطيسية) تركيب القاعدة المغناطيسية:مريحة للقياسات السريعة على الأسطح المغناطيسية الحديدية ولكن تحد من الحد الأقصى لمستوى الاهتزاز وتردد القياس.هذه الطريقة عادة ما تخفض تردد الرنين الارتفاعي إلى حوالي 7 كيلو هرتز، مما يقلل من نطاق التردد المستخدم إلى حوالي 2 كيلو هرتز (حوالي 1/3 من الرنين الارتفاعي). تضيف القواعد المغناطيسية أيضًا كتلة كبيرة ولديها قوة احتواء محدودة ،مناسبة عادة للتسارع أقل من 200 غرام. الاحتياطات الهامة: ضمان طول العمر ووحدة البيانات ضع هذه النقاط الحاسمة في الاعتبار عند التعامل مع مقاييس التسارع واستخدامها: أ) إزالة خفيفة:عند تفكيك أجهزة الاستشعار، اقطع بعناية أي لصق أو شمع نحل من الجانب بدلاً من سحبها مباشرة من سطح التثبيت، مما قد يضر بالأجهزة الاستشعارية. (ب) تحذيرات الارتباط المباشر:لا ينصح بشكل عام بالربط المباشر لمعظم مقاييس التسارع دون النظر بشكل مناسب لإزالة الأضرار المحتملة. (ج) أمان الكابلات لمقاييس التسارع من نوع الشحن:تأكد من أن كابلات مقياس التسارع من نوع الشحن مثبتة بشكل آمنأو تمتد هذه الكابلات أثناء القياس يمكن أن يسبب تغييرات في السعة المحلية والشحنة بين الموصل والدرعتعرض مقاييس التسارع الإلكترونية المتكاملة للطاقة الكهربائية (IEPE) مع مكبرات متضمنة بشكل أقل بكثير لضوضاء الكابل. (د) سلامة الجهاز:عند استخدام كابلات تمديد متعددة، تأكد من أن الموصلات نظيفة وخالية من الغبار والماء أو الملوثات الموصلة. (هـ) الحمل الكلي على الأجسام الخفيفة:بالنسبة للأجسام الصغيرة والخفيفة الوزن (مثل الشفرات الصغيرة) ، يجب النظر بعناية في تأثير حمل كتلة مقياس التسارع. والهدف من نسبة كتلة مقياس التسارع إلى جسم الاختبار أقل من 1/10. (ف) تجنب الإسقاط:لا تسقط جهاز الاستشعار أبداً على أسطح صلبة، لأن هذا يمكن أن يسبب أضرار لا يمكن إصلاحها. (ز) حدود الحرارة:تشغيل أجهزة الاستشعار دائمًا ضمن نطاق درجة الحرارة المحددة لمنع التلف وضمان قياسات دقيقة. من خلال الالتزام بهذه المبادئ التوجيهية لتركيب واستخدام الاحتياطات، يمكنك زيادة دقة، موثوقية، ومدة الحياة من عداد التسارع الخاص بك،ضمان بيانات عالية الجودة لجهود اختبار الاهتزاز الخاصة بكفي "دونغغغوان بريكسيون"، نحن ملتزمون بتزويدك ليس فقط بأنظمة اختبار الاهتزاز المتقدمة ولكن أيضاً بالمعرفة لاستخدامها بفعالية.

الحفاظ على غرفة الاختبار البيئي: ضمان طول العمر والنتائج الموثوقة في شركة (دونغغغوان) لمعدات الاختبار الدقيقة، نحن نفهم أن غرفة الاختبار البيئية الخاصة بك هي استثمار حاسم لضمان جودة وموثوقية منتجاتك.لتحقيق أقصى قدر من العمر، والحفاظ على دقة الاختبار، ومنع فترات توقف مكلفة، والصيانة المنتظمة والسليمة أمر ضروري. يحدد هذا الدليل إجراءات الصيانة الرئيسية لغرفة الاختبار البيئي: 1إدارة متخصصة ومهنية للحصول على رعاية مثالية، نوصي بشدة بتعيين موظفين متخصصين مدربين لإدارة وصيانة غرفة الاختبار.الاستثمار في التدريب المهني من مزود المعدات سوف يزود فريقك بالمعرفة والمهارات المتخصصة اللازمة للصيانة الفعالة وإصلاح الأخطاء. 2تنظيف المكثفات كل ثلاثة أشهر: أنظمة تبريد الهواء:فحص المروحة المكثفة وتنظيفها بانتظام (كل ثلاثة أشهر) وإزالة أي غبار أو بقايا تتراكم على زعانف المكثفة لضمان تدفق الهواء السليم وتبادل الحرارة الفعال للمكثف. أنظمة التبريد بالماءبالإضافة إلى الحفاظ على ضغط المياه الدخلية الصحيح ودرجة الحرارة، تأكد من أن معدل تدفق المياه المحدد يتم توفيره باستمرار.جدولة إزالة الحرارة وتنظيف المكونات الداخلية للمكثف كل ثلاثة أشهر لمنع تراكم الحرارة والحفاظ على نقل الحرارة الأمثل. 3تنظيف المبخرات (منزع الرطوبة) كل ثلاثة أشهر: بسبب الدورة الهوائية القسرية داخل غرفة الاختبار ومستويات النظافة المختلفة لعينات الاختبار ، يمكن أن يتراكم الغبار والجسيمات على البخاري (ملفات جهاز إزالة الرطوبة).جدول تنظيف منتظم (كل ثلاثة أشهر) أمر حيوي للحفاظ على تبادل حرارة فعال للتبريد والإزالة من الرطوبة. 4تنظيف وتوازن شفرات مروحة التداول ومروحة المكثفات: على غرار المبخر ، يمكن أن تتراكم شفرات مروحة الدورة الدموية وشفرات مروحة المكثفات الغبار والحطام اعتمادًا على بيئة تشغيل الغرفة.تنظيف منتظم ضروري لضمان تدفق الهواء بشكل صحيحبالإضافة إلى ذلك، تحقق بشكل دوري من أي اختلال في شفرات المروحة، والتي يمكن أن تؤدي إلى الاهتزاز والأضرار المحتملة. 5الحفاظ على بيئة محيطة مثالية: غرف الاختبار البيئي هي أدوات دقة وغالبا ما تمثل استثمارات كبيرة.نوصي بوضعها في بيئة ذات درجة حرارة محيطة خاضعة للرقابة، من الأفضل أن تكون درجة الحرارة بين 8 و 23 درجة مئوية.يوصى بشدة بتثبيت تكييف هواء مناسب (للوحدات المبردة بالهواء) أو برج تبريد (للوحدات المبردة بالماء). 6تنظيف دائرة المياه ومرطب المياه: يمكن أن يؤدي تدفق المياه المقيد أو تراكم الحجم في المرطب إلى حرق جاف وإلحاق ضرر محتمل بالعنصر التدفئة.من الضروري تنظيف خطوط المياه والمرطب بانتظام لضمان إمدادات المياه دون عوائق ورطوبة فعالة. 7. روتين ما بعد الاختبار: اعتماد إجراء متسق بعد الاختبار هو ممارسة صيانة بسيطة وفعالة.ضبط درجة حرارة الغرفة إلى حدود الظروف المحيطة والسماح لها بالعمل لمدة 30 دقيقة تقريبا قبل إيقاف تشغيلهاوأخيراً، قم بمسح الجدران الداخلية لمكان العمل لإزالة أي رطوبة أو ملوثات متبقية. 8مبادئ حل المشاكل: غرف الاختبار البيئي هي أنظمة معقدة تتضمن مكونات كهربائية وتبريد وميكانيكية.نهج منهجي وشامل لاستكشاف الأخطاء أمر ضروري. من الخارج إلى الداخل:ابدأ بإزالة العوامل الخارجية مثل إمدادات مياه التبريد ومشاكل إمدادات الطاقة. التحليل المنهجي:بمجرد استبعاد العوامل الخارجية، اعتمد نهجًا قائمًا على النظام. ابدأ بتقسيم النظام على مستوى عال ومن ثم تعمق في مكونات أكثر تحديداً. الاستنتاج المنطقي:يمكن أن تكون طريقة عكسية لحل المشاكل فعالة. ابدأ بالتحقق من مخططات الأسلاك الكهربائية لمعرفة وجود أخطاء محتملة في النظام الكهربائي ثم تحقق من نظام التبريد. تحذير قبل تفكيكه:لا تحاول أبداً تفكيك أو استبدال المكونات عمياءً دون فهم واضح للخطأ. هذا قد يؤدي إلى مزيد من المضاعفات والإنفاق غير الضروري. 9بروتوكول عدم النشاط على المدى الطويل إذا كانت غرفة الاختبار ستخرج من الخدمة لفترة طويلة، نوصي بتشغيلها لمدة ساعة واحدة على الأقل كل أسبوعين.هذا يساعد على تدفق السوائل الداخلية ويمنع المشاكل المحتملة الناجمة عن عدم النشاط لفترة طويلة. 10إعادة نقل آمنة: يجب أن يتم نقل غرفة اختبار بيئي في المثال تحت إشراف موظفينا التقنيين المؤهلين.هذا سوف يقلل من خطر التلف العرضي أو عطل أثناء عملية النقل. من خلال الالتزام بهذه المبادئ التوجيهية الصيانة، يمكنك تمديد بشكل كبير عمر غرفة اختبار بيئي الدونغغوان الدقة الخاصة بك،ضمان دقة وموثوقية نتائج الاختبار الخاصة بكو في نهاية المطاف حماية استثماراتك. لأي استفسارات صيانة محددة أو لجدولة خدمة احترافية، يرجى عدم التردد في الاتصال بفريق الدعم الخاص بنا.

في شركة "دونغغغوان" لمعدات الاختبار الدقيق، نحن نفهم أهمية أساسية لسلامة المنتجات وموثوقيتها في مختلف الصناعات.لمساعدة المصنعين على ضمان أن منتجاتهم تلبي معايير الجودة الصارمة وتتحمل ظروف العالم الحقيقي، نحن نقدم مجموعة شاملة من غرف الاختبار البيئي مصممة للامتثال لمجموعة كبيرة من معايير الاختبار الدولية والوطنية.هذه الوثيقة بمثابة دليل لمعايير الاختبار الرئيسية التي بنيت معداتنا لتلبية، مع التركيز بشكل خاص على المنطقة الحرجةاختبار بطاريات الطاقة الجديدةومحاكاة بيئية أساسية أخرى.   إطلاق الطاقة المستقبلية بأمان: معايير جديدة لاختبار بطاريات الطاقة   إن سلامة وأداء بطاريات الطاقة الجديدة أمر حاسم. تم تصميم غرف الاختبار لدينا لتسهيل الاختبار وفقًا للمعايير الرئيسية التالية: اختبار الأثر الميكانيكي: UL 1642: المعيار الخاص ببطاريات الليثيوم - الاختبارات الميكانيكية - اختبار الأثر UL 2054-2005: البطاريات المنزلية والتجارية - الاختبارات الميكانيكية - اختبار الأثر الأمم المتحدة 38.3: التوصيات المتعلقة بنقل البضائع الخطرة - دليل الاختبارات والمعايير - القسم 38.3 - اختبار الأثر GB/T 18287-2000: المواصفات العامة لبطاريات ليثيوم أيون للهواتف الخلوية - اختبار تأثير الكائنات الثقيلة SJ/T 11169-1998: المعيار الخاص ببطاريات الليثيوم - اختبار الأثر YD 1268-2003: متطلبات السلامة وأساليب الاختبار لبطاريات الليثيوم وشاحنات الهواتف المحمولة - اختبار الأثر SJ/T 11170-1998: معيار السلامة للبطاريات المنزلية والتجارية - الاختبارات الميكانيكية - اختبار الأثر اختبار السحق: GB/T 2900.11-1988: مواصفات فحص أداء السلامة لبطاريات ليثيوم أيون لمصابيح عمال المناجم - سحق YD 1268-2003: متطلبات السلامة وأساليب الاختبار للبطاريات الليثيومية وشواحن أجهزة الاتصالات المحمولة - أداء مقاومة السحق SJ/T 11169-1998: معيار للبطاريات الليثيومية - اختبار السحق UL 1642: معيار للبطاريات الليثيومية - اختبار الضغط GB/T 8897.4-2002: البطاريات الأساسية - الجزء الرابع: سلامة بطاريات الليثيوم - السحق SJ/T 11170-1998: معيار السلامة للبطاريات المنزلية والتجارية - السحق YDB 032-2009: بطاريات ليتيم أيون احتياطية لاستخدامها في الاتصالات - مقاومة للتطويق UL 2054: معيار للبطاريات المنزلية والتجارية - اختبار الضغط QB/T 2502-2000: المواصفات العامة للبطاريات الليثيوم أيون قابلة لإعادة الشحن - اختبار السحق (الدائرة الداخلية القصيرة) اختبار اختراق الأظافر: GB/T 18332.2-2001: البطاريات القابلة لإعادة الشحن من هيدريد النيكل المعدني للسيارات الطرقية الكهربائية - اختبار ثقب MT/T 1051-2007: بطاريات ليثيوم أيون لمصابيح عمال المناجم - اختبار اختراق المسامير محاكاة الظروف المناخية المختلفة: اختبار درجات الحرارة العالية والمنخفضة والرطوبة بلديغرف اختبار درجات الحرارة العالية والمنخفضة,غرف اختبار درجة حرارة ورطوبة ثابتة، وغرف اختبار الرطوبة عالية ومنخفضة درجة الحرارةتم تصميمها لتلبية متطلبات المعايير التالية، بما يضمن تقييم أداء موثوق به تحت ضغوط المناخ المختلفة: GB/T 5170.5-2008 GB/T 10586-2006 GB/T 2423.1-2008 (اختبار A: بارد) GB/T 2423.2-2008 (اختبار B: الحرارة الجافة) GB/T 2423.3-2006 (اختبار Ca: الحرارة الرطبة في الحالة الثابتة) GB/T 2423.4-2008 (الاختبار Db: الحرارة الرطبة المتغيرة) III. مقاومة التغيرات السريعة في درجة الحرارة: اختبار الصدمات الحرارية بلديغرف اختبار الصدمات الحراريةمصممة لتعريض المنتجات لتغيرات درجة الحرارة السريعة والشديدة، مع الالتزام بمتطلبات المعايير التالية وتلبيتها: GB/T 2423.1-2001: الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء 2: أساليب الاختبار - الاختبار A: الباردة GB/T 2423.2-2001: الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء 2: أساليب الاختبار - الاختبار ب: الحرارة الجافة GB/T 2423.22-1989: الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء 2: أساليب الاختبار - الاختبار N: تغير درجة الحرارة GJB 150.3-86: أساليب الاختبار البيئي للمعدات العسكرية - اختبار درجة حرارة منخفضة GJB 150.4-86: أساليب الاختبار البيئي للمعدات العسكرية - اختبار درجة الحرارة العالية GJB 150.5-86: أساليب الاختبار البيئي للمعدات العسكرية - اختبار الصدمة الحرارية GJB 360.7-87: أساليب الاختبار للمكونات الإلكترونية - الطريقة 405: اختبار الصدمة الحرارية GJB 367.2-87: أساليب الاختبار للمعدات الإلكترونية - 405 اختبار الصدمة الحرارية SJ/T 10187-91: غرف الاختبار لدورة درجة الحرارة من سلسلة Y73 - نوع الغرفة الواحدة SJ/T 10186-91: غرف اختبار درجة الحرارة في سلسلة Y73 - نوع غرفتين IEC 68-2-14: الاختبار البيئي - الجزء 2: الاختبارات - الاختبار N: تغير درجة الحرارة GB/T 2424.13-2002: الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء 2: أساليب الاختبار - إرشادات لاختبارات دورة درجة الحرارة GB/T 2423.22-2002: الاختبار البيئي - الجزء 2: أساليب الاختبار - الاختبار N: تغير درجة الحرارة QC/T 17-92: القواعد العامة لاختبار الطقس لأجزاء السيارات إيه آي 364-32: إجراء اختبار الصدمة الحرارية (دورة درجة الحرارة) للاتصالات الكهربائية والمقابس تقييم الآثار البيئية تحليل الفشل المتسارع: غرف اختبار الحياة المتسارعة للغاية (HAST) بلديغرف اختبار الحياة المسرعة للغاية (HAST)مصممة لتسريع عملية الشيخوخة للمنتجات في ظل ظروف حرارة عالية ورطوبة عالية خاضعة للرق، وتتوافق مع: GB/T 5170.2-1996: معدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية - الجزء 2: غرف الحرارة IEC 60068-2-66-1994: اختبار البيئة - الجزء 2-66: الاختبارات - اختبار Cy: الحرارة الرطبة، الحالة الثابتة، الاختبار المتسارع المخصص في المقام الأول للمكونات V. تقييم مقاومة أشعة الشمس: غرف اختبار التجمد فوق البنفسجية بلديغرف اختبار التجمد فوق البنفسجيةمحاكاة الآثار الضارة لأشعة الشمس والمطر والطوفان لتقييم متانة المواد المعرضة للبيئات الخارجية، بما يلبي متطلبات المعايير مثل: الصيغة ASTM G154: الممارسات القياسية لتشغيل أجهزة المصابيح الفلوريسنتية فوق البنفسجية (UV) لتعرض المواد غير المعدنية ASTMD4587-91:   المعيار ISO 11507/4892-3: البلاستيك - مصادر الضوء في المختبر - الجزء الثالث: مصابيح الفلوريسنت فوق البنفسجية إين 927-6 الصيغة ASTM G 153 الممارسات القياسية لتشغيل جهاز إضاءة قوس الكربون المغلق لتعريض المواد غير المعدنية ASTMD 4329: الممارسات القياسية للتعرض للأشعة فوق البنفسجية الفلورسنتية للبلاستيك   أيه إس تي إم دي 4799: الممارسات القياسية لظروف اختبار التغير الجوي المتسارع والإجراءات الخاصة بالمواد البطنية (أسلوب قوس الزينون) ASTMD 4587: الممارسة القياسية لإجراء تحديدات مقاومة السوائل الصناعية   SAE J 2020: التعرض المتسارع للمواد الخارجية للسيارات باستخدام أجهزة الأشعة فوق البنفسجية الفلوريسنتية والتكثيف إيزو 4892: شريكك في الامتثال والموثوقية: دونغغوان الدقة في شركة (دونغغغوان) لمعدات الاختبار الدقيقة نحن ملتزمون بتوفير جودة عاليةغرف اختبار بيئية موثوقة تمكن المصنعين من تلبية المتطلبات الصارمة لمختلف الصناعاتتم تصميم معداتنا مع الهندسة الدقيقة وتلتزم بمجموعة واسعة من معايير الاختبار الوطنية والدولية، وضمان السلامة والأداء وطول عمر منتجاتك. Contact us today to discuss your specific testing requirements and discover how our comprehensive solutions can help you achieve compliance and build greater confidence in the reliability of your products.

فهم اختبار الصدمات الحرارية لـ PCBs مفهوم: اختبار الصدمة الحرارية، المعروف أيضا باسم دراجة درجة الحرارة أو اختبار المقاومة الحرارية،يحاكي التغيرات السريعة في درجة الحرارة أو البيئات المتناوبة عالية ومنخفضة درجة الحرارة التي قد يواجهها المنتج خلال دورة حياته.     المبدأ:خلال هذه التحولات الحرارية المفاجئة أو التناوب المتطرف، المواد المختلفة التي تتكون من PCB بما في ذلك الركيزة، Prepreg (PP) ،والقناع اللحام خضع للتوسع والانكماشيمكن أن يؤدي الإجهاد الناتج والاختلافات في معامل التوسع الحراري (CTE) لهذه المواد إلى تلف مادي وتدهور وتغيرات في المقاومة الكهربائية داخل PCB.   أهمية اختبار الصدمات الحرارية لـ PCBs اختبار الصدمات الحرارية يلعب دورا حيويا طوال دورة حياة PCB: الكشف المبكر عن عيوب التصميم (مرحلة البحث والتطوير):تحديد ومعالجة نقاط الضعف في التصميم في PCB في مرحلة البحث والتطوير يمنع مشاكل مكلفة في وقت لاحق. وهذا يقلل من دورة التطوير ويقلل من النفقات العامة. مراقبة الجودة في التصنيع:تقييم ما إذا كانت جودة PCBs المصنعة تلبي متطلبات العملاء.إن الكشف المبكر عن عيوب عملية التصنيع يسمح بالتحقيق والتحسين في الوقت المناسب، مما يضمن سلامة ونوعية المنتجات المرسلة.   التحقق من صحة المواد والعمليات:تقييم موثوقية المواد الأساسية وقناع اللحام والحشوات المسبقة والعمليات التصنيعية لتحديد مدى ملاءمتها للبيئة المقصودة للمنتج. مقارنة المواد والعمليات:مقارنة مقاومة الصدمات الحرارية لـ PCBs المصنوعة بمواد وعمليات مختلفة لتحديد الخيارات المتفوقة. III - معايير المعدات غرف الصدمة الحرارية لدينا في دونغغوان دقة مصممة لتقديم اختبار دقيق وموثوق به:   المعلم المواصفات الحجم الداخلي الاسمي 300 لتر نطاق درجة حرارة الاختبار -70°C ~ 200°C تقلبات الحرارة ≤ 1 درجة مئوية انحراف درجة الحرارة ±2°C (≤150°C) / ±3°C (>150°C) معدل التسخين (غرفة الحرارة العالية) ≥ 11°C/min معدل التبريد (غرفة منخفضة الحرارة) ≥ 5°C/min الحد الأقصى لوزن العينة 10 كجم   IV. دراسات الحالة: اختبار الصدمات الحرارية في العالم الحقيقي   دراسة الحالة 1: لوحة اختبار العدد عالية الطبقة   خضع لوحة اختبار لعدد الطبقات العالية لاختبار الصدمات الحرارية عبر الإنترنت للتحقق من أداء مواد الركيزة المختارة مقابل مواصفات العميل.كانت ظروف الاختبار ومتطلباتها كما يلي:   مادة الاختبار ظروف الاختبار متطلبات الاختبار الصدمة الحرارية (على الإنترنت) -55 درجة مئوية / 15 دقيقة ، 125 درجة مئوية / 15 دقيقة ، 1000 دورة 1معدل تغير المقاومة ≤ 5%2لم يلاحظ أي تشقق في الألواح أو الشقوق أو الشقوق في التحليل مخطط منحنى معدل تغير المقاومة صورة مقطعية لموقف الاختبار 1 صورة مقطعية لموقف الاختبار 3 النتيجة:بعد الاختبار ، تجاوزت نسبة تغير المقاومة في بعض نقاط الاختبار 5٪.هذا يشير إلى ضعف محتمل في قدرة مواد الركيزة على تحمل الضغوط الناجمة عن درجات الحرارة المتكررةوقد دفعت النتائج إلى إعادة تقييم اختيار مواد الركيزة لهذا التطبيق ذو عدد عال من الطبقات.   دراسة حالة 2: لوحة اختبار السيارات خضع لوحة اختبار السيارات لاختبار الصدمة الحرارية للتحقق من صحة أداء مواد قناع اللحام مقابل العميل الاحتياجات: كانت ظروف الاختبار ومتطلباتها كما يلي:   مادة الاختبار ظروف الاختبار متطلبات الاختبار اختبار الصدمة الحرارية -40 درجة مئوية / 15 دقيقة ، 125 درجة مئوية / 15 دقيقة ، 500 دورة لم يتم ملاحظة وجود بثورات أو تحطم أو تشقق في قناع اللحام1. IPC-TM-6506.7.1أ مقاومة الصدمات الحرارية للطلاء المتوافق2. IPC-TM-6506.7.2C الصدمة الحرارية والدورة الحرارية والاستمرارية3. IPC-TM-6506.7.3 مقاومة الصدمات الحرارية لقناع اللحام مخطط الملاحظة بعد الاختبار   V. ظروف اختبار الصدمة الحرارية الشائعة تختلف ظروف الاختبار المحددة لاختبار الصدمات الحرارية حسب التطبيقات والمعايير الصناعية. فيما يلي بعض الأمثلة الشائعة:   نوع العينة درجة حرارة منخفضة (°C) درجة حرارة عالية (°C) وقت الإقامة (دقيقة) الدورات السيارات -40 125 15 / 30 500 -55 140 1000 -65 150 1500 عدد الطبقات العليا -40 125 15 / 30 250 -55 125 500 التردد العالي -40 125 15 500 حزمة الركيزة -55 150 30 1000   VI - الشروط القياسية المرجعية (اللوحات المطبوعة)     البند المؤهلات اختبار الامتثال للجودة/التقبل ظروف الخبز (105~125)°C- الساعة السادسة إعادة لحام التدفق 6 مرات IR درجة حرارة الاختبار (منخفضة) التفاوض بين المورد والمشتري -40 درجة مئوية، -55 درجة مئوية (المعيار الافتراضي) ، -65 درجة مئوية درجة حرارة الاختبار (عالية) التفاوض بين المورد والمشتري الحد الأدنى: Tg-10°C (TMA) / أعلى درجة حرارة التدفق -25°C / 210°C معدل تغير درجة حرارة العينة > 10 درجة مئوية/دقيقة (التحولات الساخنة والباردة) > 1°C/S (التحولات الساخنة والباردة) دورات الاختبار التفاوض بين المورد والمشتري 100 معدل تغيير المقاومة التفاوض بين المورد والمشتري 5%     VII. الشروط القياسية المرجعية (الطلاء المتوافق والقناع اللحامي)     المستوى درجة حرارة منخفضة (°C) درجة حرارة عالية (°C) وقت الإقامة (دقيقة) الدورات ملاحظات 1 -40 125 15 100 حالة الاختبار الافتراضية عندما لا يتم تحديد أي متطلبات 2 -65 125 15 100 3 -65 250 15 100   النتيجة:الفحص المجهري بعد الاختبار كشف عن وجود شقوق في قناع اللحام في زوايا الوسائد.هذا يشير إلى عدم كفاية المرونة أو الالتصاق من مواد قناع اللحام لتحمل الضغوط الحرارية التي تواجه في بيئة السياراتأدت النتائج إلى التحقيق في مواد أخرى لقناع اللحام مع مقاومة محسنة للصدمات الحرارية لهذا التطبيق في السيارات.     VIII. الاستنتاج: الشراكة مع Dongguan Precision لاختبار الصدمات الحرارية الموثوق بها   وتسلط دراسات الحالة الضوء على الدور الحاسم لاختبار الصدمات الحرارية في تحديد نقاط الضعف المحتملة في مواد PCB والتصاميم.نحن ملتزمون بتوفير غرف صدمة حرارية عالية الأداء ودعم الخبراء لمساعدة عملائنا على تقييم موثوقية PCBs بشكل شاملمعداتنا مصممة للحصول على الدقة والإعادة والالتزام بمعايير الصناعة. من خلال فهم مبادئ اختبار الصدمات الحرارية واستخدام معدات موثوقة، يمكن للمصنعين معالجة المشاكل المحتملة بشكل استباقي،ضمان أداء منتجاتهم الإلكترونية على المدى الطويلاتصل بتقنية Dongguan Precision اليوم لمناقشة احتياجات اختبار PCB الخاصة بك واكتشف كيف يمكن لحلولنا أن تفيد عمليات ضمان الجودة الخاصة بك.
